用于针对光模块的快速,高灵敏度,低抖动评估的一体化解决方案

使用高灵敏度、快速采样示波器、高质量输出波形 PPG 和高输入灵敏度 ED 对光学模块进行一体化测量

【视频】
对BERTWave MP2110A进行介绍的视频,带旁白解说,时长3分3秒。
该视频解释了BERTWave&trade MP2110A的易扩展性和易操作性,以及采样示波器和误码率测试(BERT)的特点。
  • 250 ksamples/s大约 5 秒就能捕获 100 万个样本
  • -15 dBm Sensitivity测量受光开关等外设衰减后的光学信号
  • Low Cost集成式 BERT 和采样示波器能够降低仪器投入资本
  • All In One一体化最大 4 通道 28.2 Gbit/s BERT + 最大 2 通道光学采样示波器

一体化 BERT 和采样示波器

同步显示 BER 测量结果和眼图分析时,可以快速浏览用于评估多通道光学模块和设备的所有测量结果。

  • 一体化:BERT 和采样示波器集成于一个机柜中
  • 灵活定制的 BERT、示波器选件和改型选件

Measurement result screen for BER and Eye Pattern

轻松的光学模块评估

使用简单直观的 GUI 设置,总测量结果一目了然,轻松完成光学模块评估

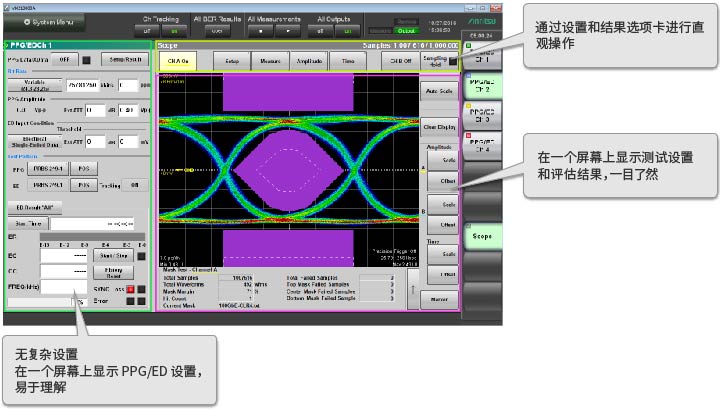

Setting operation of GUI and evaluation result screen

BERT和采样示波器的定位

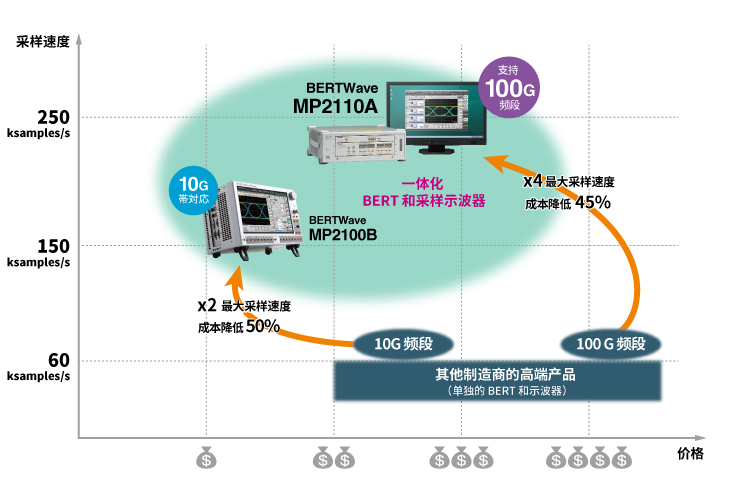

Position of Sampling Speed and Cost.

MP2110A/MP2100B BERTWave 系列为一体化仪器,用于测量 BER 并分析光学模块和设备的眼图。与传统仪器不同,快速一体化测量有助于削减基础设施和生产成本,节省安装空间,从而降低总成本。请了解从开发到建立新生产线的每个阶段。

采样示波器性能

采样示波器的如下特点提升了生产效率:

  • 由于更快的采样速度,吞吐量更高
  • 可以缩短调整时间以缩短获得测量结果所需的时间。
  • 通过使用高灵敏度的O/E来提高产量

此外,还可以添加PAM4分析,NRZ抖动分析和内置时钟恢复单元(CRU)选项。

BERT 性能

宽带工作频率

BERTWave MP2110A BERT 以 24.3 Gbit/s 至 28.2 Gbit/s 的比特率运行,此范围可以选择性地扩展,以针对各种应用添加 9.5 Gbit/s 至 14.2 Gbit/s 的比特率,包括 10 GbE 和 100 GbE。

  • 工作频率:24.3 Gbit/s 至 28.2 Gbit/s,9.5 Gbit/s 至 14.2 Gbit/s(选件)
  • ED 具有 25 mV(典型值)的高灵敏度,可对穿过 DUT 后的低幅度信号进行 BER 测量
  • 选择所需的通道选件:1/2/4 通道
  • 低抖动 PPG(600 fs rms,典型值)用于更精确的 DUT 性能测量

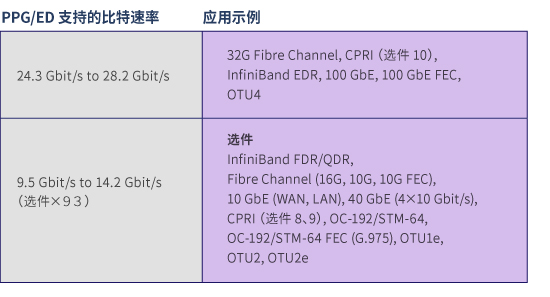

PPG/ED Supported Bit Rates and Application Example

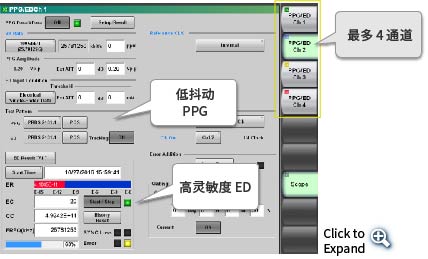

Evaluation screen of Low-jitter and High-sensitivity ED

此外,PPG 的数据抖动低至 600 fs rms(典型值),确保对 DUT 特性进行高精度测量,包括光学模块和设备。ED 具有 25 mV(典型值)输入灵敏度,可对穿过传输路径后的低幅度信号进行 BER 测量,以帮助提高 DUT 产量。

PPG 典型波形

PPG Typical Waveform

25.78125 Gbit/s 电气回路波形(PRBS 31,幅度 200 mV,精密触发器选件“开”)
