通过将误码率测试仪(BERT)和采样示波器(二选一或同时选)组合成一体化仪器,BERTWave™ MP2110A成为光模块和器件生产线的首选。采样示波器具备以下五个特点,提高了生产线的产量和效率。
特点1——Trigger-signal-free evaluation of various optical modules
Two optional built-in clock recovery units are available according to the application. With both options installed, one unit can evaluate various types of optical modules without requiring a trigger signal. Moreover, multiple channels can be measured at once when used in combination with a 4ch oscilloscope.

MP2110A Optical Module Measurement Solution using Clock Recovery Options
特点2——使用高采样速度实现更高的测量效率
为了检查和测试光模块及器件,需要足够多的采样以捕捉稳定的光模块的输出波形,但增加采样次数则会延长测量时间,从而使采样速度成为一项关键性的性能因素。

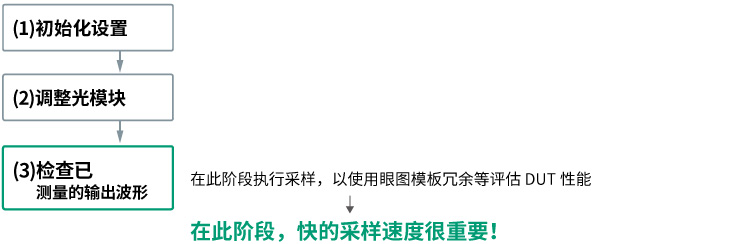

光模块生产步骤
- (1) 初始化测量环境设置
- (2) 调整产品以使其符合标准
- (3) 执行一致性测试以确认产品无问题

通过250 k采样/s的采样速度(大约比以往仪器快六倍),在使用1百万次采样时,MP2110A采样示波器可在大约5秒*1内完成测量。
*1:从开始测量到完成测量的时间

特点3——由于获取结果的时间更短,缩短了从初始化设置到检查测量的时间
在光模块和器件调整时,通过反复调整测量“消光比”和“平均功率”值,直到其符合标准。因此,能否缩短开始采样到结果捕获时间,对缩短生产时间和提高生产效率起着关键作用。MP2110A可在大约0.5秒内捕捉所需的结果*2。
*2:捕捉“消光比”测量结果的典型时间

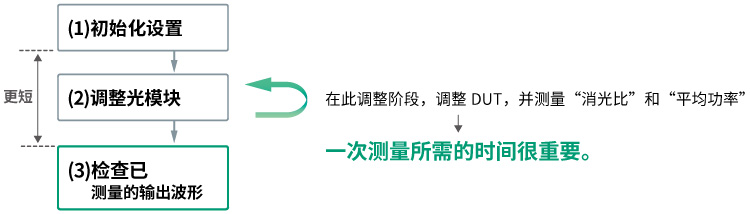

光模块生产步骤
- (1) 初始化测量环境设置
- (2) 调整产品以使其符合标准
- (3) 执行一致性测试以确认产品无问题

特点4——内置PC可确保稳定的性能,无需外部控制器
MP2110A配有内置PC用于测量处理,因此无需外部PC控制器。
此外,它也支持高速处理而不考虑任何外部PC控制器的规格。

特点5——由于高灵敏度O/E,实现了更高的产线产量
由于BERTWave™ MP2110A采样示波器的光接口灵敏度高达–15 dBm*3(典型值,SMF),因此可以捕捉经过光开关等衰减后信号的低噪声眼图的测量结果,从而有助于提高生产线产量。此外,它也支持测量以往的仪器难以测量的开度较小的眼图。


*3: * 当眼图模板冗余(点击计数 0)达到0%时的估测光功率(从光噪声计算)
增加的用于功能升级选项
PAM4 分析(Option 095)
- 除了 NRZ 信号外,也能分析PAM4 信号(包括 TDECQ*),支持100G/200G/400G光模块的一体化测量。
*TDECQ: 测量项目表示 PAM4 信号质量,相当于 NRZ 眼图模板
NRZ 抖动分析(Option 096)
- 测量总抖动时,抖动成分如DJ和RJ可分别测量,由此推断抖动产生来源。

53 Gbaud PAM 4 TDECQ测量
NRZ/PAM4 Differential Electrical Signal Evaluation (Option 098) NEW

The Eye pattern of differential electrical signals can be analyzed using the Differential Electrical Channel Oscilloscope (Option 021) and Signal Processing Option (Option 098).
- A standards-compliant band filter and equalizer, such as CTLE, can be applied.
- The measurement system, such as cables, can be calibrated using the De-embedding function.
Additionally, installing the Clock Recovery Unit (CRU, Opt-054) eliminates the need to provide a trigger signal.
