Infiniband FDR (14G)/EDR (26G)有源光缆评估

Infiniband FDR (14G)/EDR (26G)有源光缆评估


● 8 通道 (4 通道端到端) BER 1
8 通道同时测试
● 串扰效果检查 1
通道之间的定时控制和相位偏移控制
● 时钟数据恢复的抖动容限测试 1
SJ/RJ/BUJ/SSC 抖动容限
● 输出波形测试 1 TJ/DJ/RJ/浴盆抖动,眼图分析(BER 图模板)

8 通道 (2 X 4 通道端到端) 同时测量   串扰效果检查

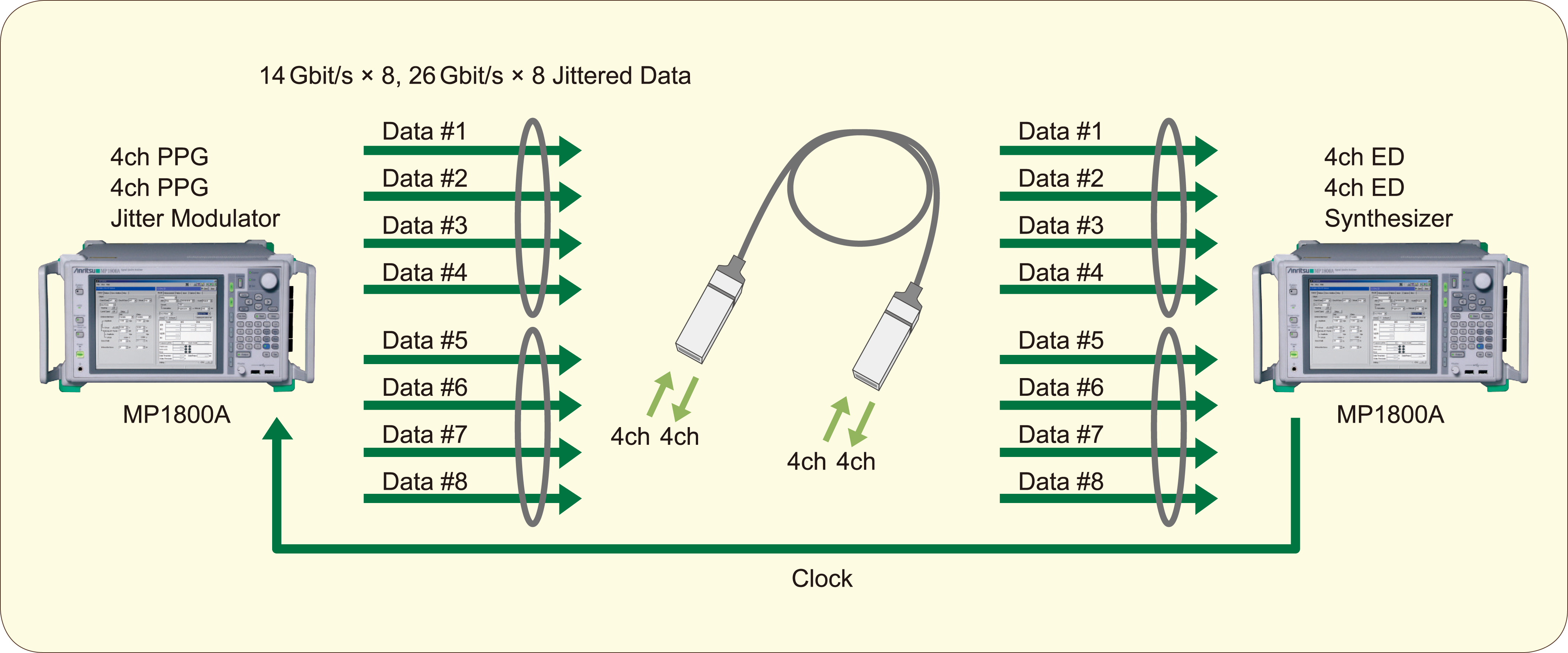

Infiniband QSFP类型有源光缆 (AOC) 支持同时8个通道的传输即 2 X 4 通道端到端传输,一台 MP1800A 支持 8 通道 (PPG 8通道, ED 8通道, 或 PPG 4通道 + ED 4通道) ,使用两台MP1800A可以同时测量所有通道,速度快,性能高。   处理高速数字信号需要两种测试,逻辑测试和实际设备测试。MP1800A 支持图案同步和每个通道的相位调节,很容易地测试有源光缆的串扰效果。
抖动容限测试   浴盆抖动和眼图分析
MU181500B 抖动调制源支持各种标准的抖动容限测试,因为它可以同时加入 SJ (两种类型), RJ, BUJ, 和 SSC 到 32.1 Gbit/s信号中。   内置的时钟延时功能 支持浴盆抖动(TJ,RJ, DJ) 分析,低比特误码率 1E-12, 1E-15 等可很快地从比特误码率与相位的转换关系中获取。

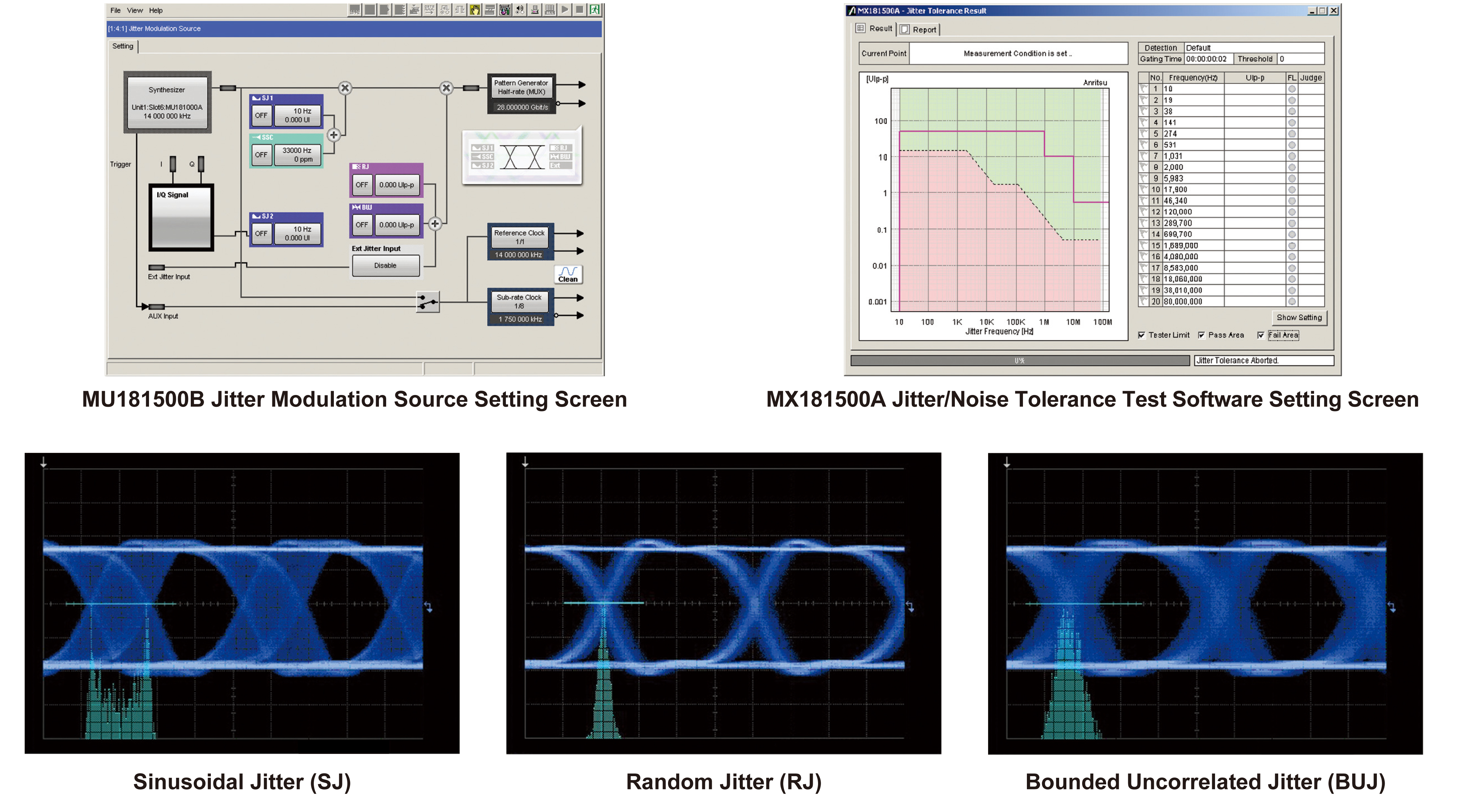

SJ, RJ, BUJ 和 SSC 抖动产生支持 32.1 Gbit/s
MU181500B 抖动调制源时钟输出的固有抖动小于 350 fs rms,低抖动波形结合优异的抖动透明性支持高精度的抖动容限测试。此外,同时加入 RJ, BUJ 和 SSC 以及双 SJ 支持各种抖动容限测试。另外,MX181500A 抖动/噪声容限测试软件支持多模板表格和容易地编辑模板以支持下一代标准。

浴盆抖动   眼图
基于比特误码率相对于相位冗余的变化关系测量优化的比特误码率,实现抖动分析 (TJ, DJ, RJ)。   捕捉与指定比特误码率点关联的比特误码率轮廓。


更多资料   资料库
Signal Quality Analyzer - MP1800A   手册
BERTWave – MP2100A series   32 Gbit/s Signal Integrity Test Solution - MP1800A
    Signal Quality Analyzer - MP1800A
    BERTWave – MP2100A series
    应用笔记
    Signal Integrity Analysis of 28 Gbit/s High-Speed Digital Signal
    Jitter Analysis
