缩短测量时间

一体式 BER 和眼图脉冲示波器同步测量



fig1

使用一体式测试仪进行同步 BER 和“眼图/脉冲示波器”测量可使投资减半并缩短测量时间。 使用追踪功能可轻松进行BERT和“眼图/脉冲示波器”设置。



同步4通道误码率 (BER) 测量



fig2

使用标准配置All BER Result功能可进行高至4通道的同步BER测量,从而使测量时间大幅缩短至旧款产品的1/3以下。



高速眼图模板测试



fig3

使用快速采样模式,进行约 8 s* 的眼图模板测试,缩短了测量时间。
(*)使用PRBS31测试图(连续)于10.3125 Gbit/s 比特率捕捉 1 x 106 样本的典型值



高速眼图模板余量测试



fig4

可自动测量眼图模板余量,几乎可以实时测量,缩短了测量时间。



缩短测量时间



与旧款产品相比,使用同步4通道BER测量和快速采样模式最高可削减旧款产品80%的测量时间。

fig5-e

旧款产品 1 是一种结合2通道BERT和采样示波器的模式。
旧款产品 2 将2通道BER和采样示波器集成于一台仪器上。
MP2100B将4通道BERT和采样示波器集成于一台仪器上。
可为每个比特率为 4ch × 10 Gbit/s 的 1E-3、 1E-5、 1E-7、 1E-8、 1E-9、和 1E-10 捕捉 3 个 BER 点。
与取得 1Msample的波形时相比较。





全面的分析功能

宽频率范围



fig6-e

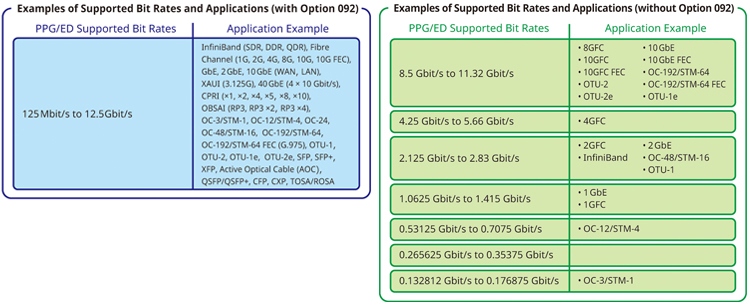

BERT 功能支持从125 Mbit/s到12.5 Gbit/s(使用选件 092)的比特速率,用于评估支持 100BASE-FX、GE-PON、CPRI、10GFC、OTU2 等的设备和应用。



眼图分析



由于采样示波器支持DC到25 GHz的电接口和DC到9 GHz的光接口,眼图模板分析可在多个应用中得到支持。

时间和放大器测试
fig7

这些测试支持0电平 和 1电平测量、SNR、眼图交叉点比率、眼图放大率、眼图高度、眼图宽度、抖动p-p 值、抖动RMS、消光比、上升和下降时间、占空比失真和平均功率。 另外, 使确认光学模块特性时所需的消光比测量准确度更高。

柱状图
fig8

通过测量平均值、标准偏差以及已测量的带内数据离散的波形色散执行波形数据元件分析,可轻松简单地排除故障。





高质量波形 (PPG) 和高灵敏度输入 (ED)

高质量波形 (PPG) 和高灵敏度输入 (ED)



fig1

内置高质量波形 PPG (1 ps 抖动典型)和高精度(10 mVp-p) ED 可精确的测量DUT特性。





抖动分析功能

抖动分析软件 MX210001A



可选择与应用相符的理想抖动分析解决方案,备选方案有用于测量基础抖动分析的柱状图模式以及用于详细抖动分析的图案搜索模式。

fig9-e





传输分析功能

传输分析软件MX210002A



波形模拟具有传输分析(S21 增益、相位)功能以及直线性、滤波和加重计算,支持同步波形采样和模拟。 也可同时使用眼图测量和眼图模板测试功能。

fig10-e
