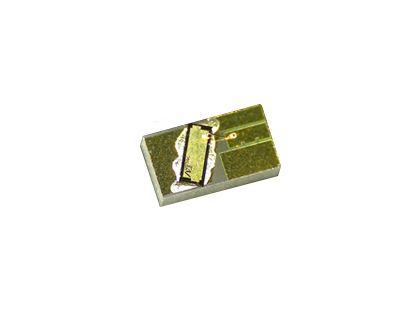

SOA (Semiconductor Optical Amplifiers)

通信用光器件

SOA(半导体光放大器)
overview

SOA(半导体光放大器)

总览

SOA(半导体光放大器)是放大光信号的半导体元件。 在半导体激光器的两个面上都进行了抗反射处理,以消除谐振器结构。 当光从半导体外部进入时,光被受激发射放大。

SOA用于放大光信号。 SOA安装在用于数据中心之间通信的光收发器模块中,以放大用于以太网通信的1.3 um波长的光信号,以补偿传输损耗。

SOA schematic
SOA原理图

安立提供的SOA模块具有15 dB或更高的高光学增益,以及7 dB或更低的低噪声系数。 偏振相关增益也为1.5 dB或更小,这使得信号放大几乎没有问题。 该模块是6针紧凑型封装,带有隔离器和TEC(热电冷却器),可以安装在CFP / CFP2上。

它还符合Telcordia GR-468-CORE的极高可靠性以及RoHS指令。

Amplification Wavelength Characteristics
放大波长特性

Amplification Current Characteristics
放大电流特性

arrow-to-top

特征

SOA

  • 光学增益:15 dB或更高(引脚= -25 dBm,120 mA)
  • 偏振相关增益:1.5 dB或更小
  • 波长范围:1,294至1,311 nm
  • 饱和功率:7 dBm(典型值)
  • 噪声系数:7 dB(典型值)
  • 6针紧凑型封装
arrow-to-top

应用领域

100GBASE-ER4

近年来,数据中心内部和之间的通信急剧增加,并且使用IEEE802.3ba标准化的以太网进行该通信。 100GBASE-LR4 / ER4使用1.3μm波段中的4个波长并具有很小的波长色散(λ0:1,294.53至1,296.59 nm,λ1:1,299.02至1,301.09 nm,λ2:1,303.54至1,305.63 nm和λ3:1,308.09至1,310.19 nm)执行波长多路复用激光,以便与一根单模光纤传输。由于LR4的传输距离为10 km,因此接收器不需要放大器。另一方面,由于ER4的长距离通信传输距离为40 km,因此在光接收器中包括SOA以补偿传输损耗。

Schematic of Communication between Data Centers
数据中心之间的通信原理图

Schematic of Communication between Data Centers
补偿100GBASE-ER4通信中的传输损耗的示意图


各种光放大器(EDFA,FRA和SOA) >

型号列表
Model Name Model Number Package Optical Gain Polarization Dependent Gain
1.3um SOA AA3F215CApdf 6-pin compact package ≥15 dB ≤1.5 dB
