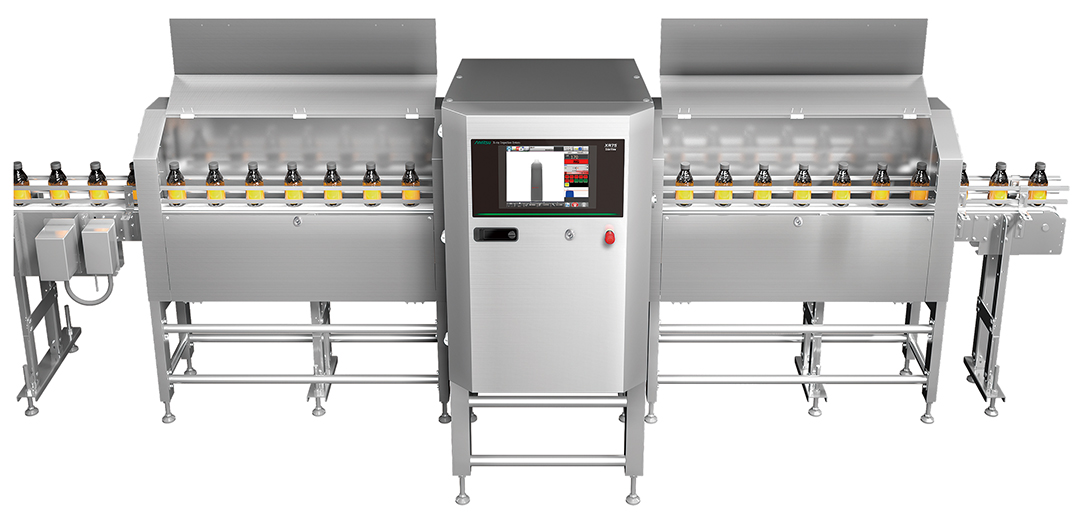

X射线异物检测机

侧照射式

安立侧照射式X射线检测系统为产品较高的直立包装产品设计，例如塑料瓶、立式纸箱、立式袋装和杯式产品等。

联系我们

立式产品用X射线异物检测机

针对以瓶类容器为代表的立式产品，通过从侧面照射X射线，实现高灵敏度检测

搭载塑料瓶、直立袋、杯式等立式包装产品专用的X射线装置，无需改变生产线布局及产品投入方向即可检测。

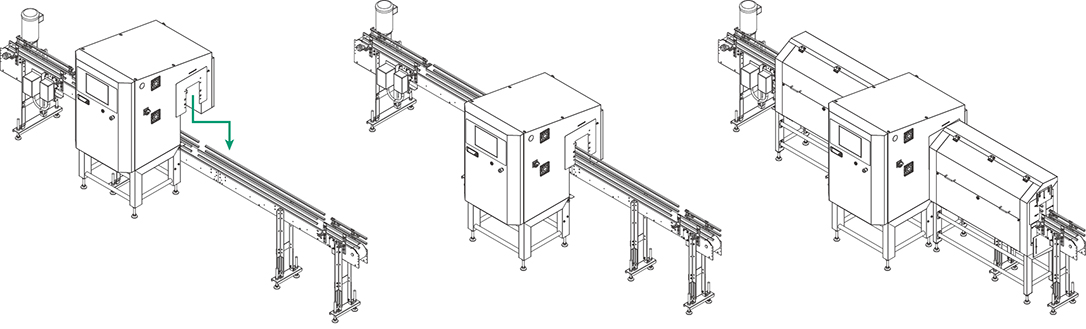

装置导入事例

将X射线检测机主体及X射线防泄漏盖罩设置在原有传送带的上方。
※每次都要根据原有传送带的形状设计左右侧的盖罩。

异物检测事例

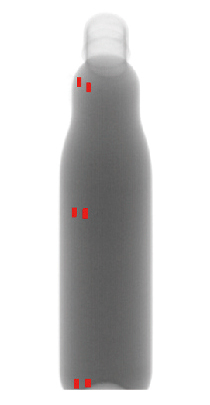

装进塑料瓶的饮料

装进塑料瓶的饮料

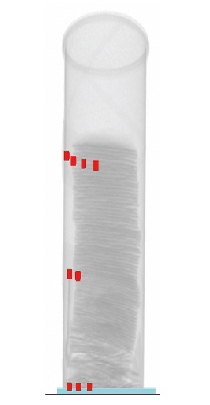

装进复合纸罐的薯片

装进复合纸罐的薯片

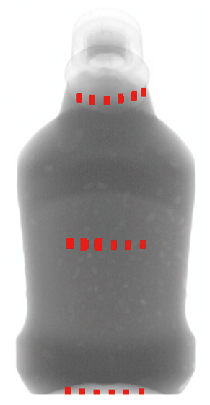

装进塑料瓶的番茄酱

装进塑料瓶的番茄酱

X射线产品首页

概述
多种尺寸
外观图
规格
资料库

概述

特征
描述

安立侧照射式X射线检测系统为较高的直立包装产品设计，例如塑料瓶、立式纸箱、立式袋装和杯式产品等。

测产品：干产品、湿产品
保护等级：IP66
Ｘ射线输出：最高150W

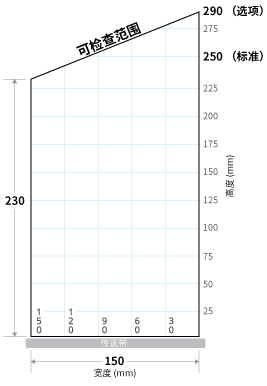

多种尺寸

有关可检查范围等的详情，请向我司咨询。

Model	可检查范围
KXE7514BWELE

相关链接

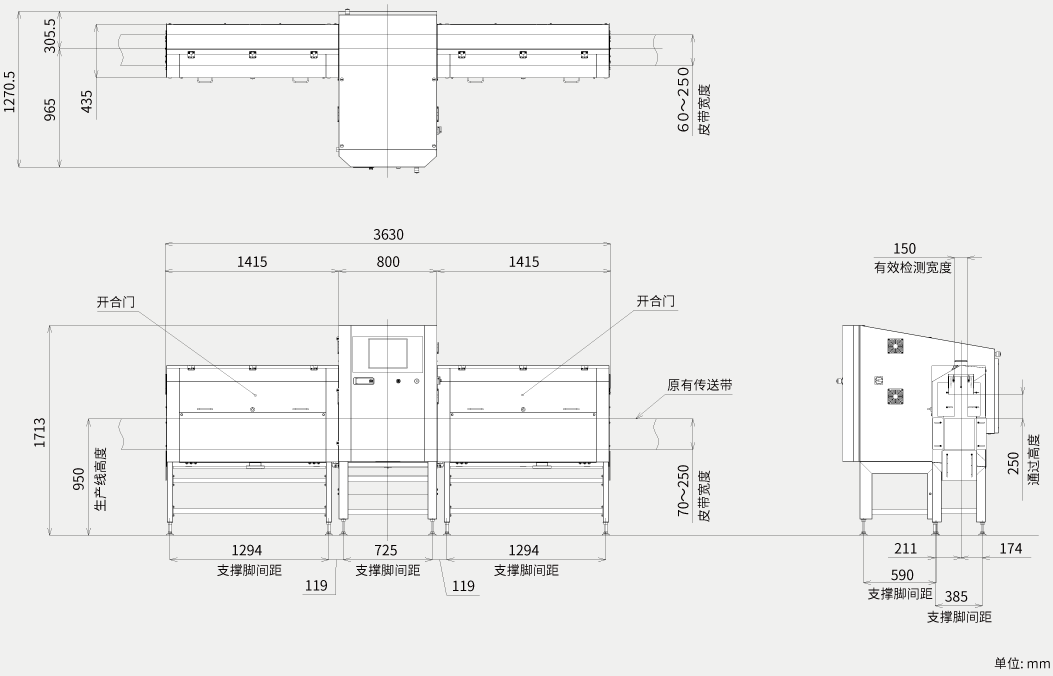

外观图

[示例机型：KXE7514BWELE] 最大宽度 150 mm，最大高度 250 mm

外观图

※本外观图为参考外观图。本装置不含传送带部分，所以盖罩的形状会根据客户的设置场所进行变更。

相关链接

规格

型号	KXE7514BWELE
X射线输出	导管电压 30～ 80 kV、导管电流 0.4～ 5.0 mA、输出 12～150 W
安全性	1.0μSv/h 以下通过安全防护装置防止X 射线泄露
表示方式	15 英寸彩色TFT 液晶显示器
操作方式	触摸屏（附带触摸蜂鸣器）
可检查范围^注1	最大宽度 150 mm　最大高度 250 mm ( 可选290 mm)
品种数	200 品种
传送带速度	10～120 m/min
电源／消耗电力^注2	100 VAC ～240 VAC、单相、50/60 Hz、700 VA 以下
重量^注3	540 kg
使用环境	0℃～35℃　相对湿度30% ～ 85%，但不结露
保护等级	检测区域：符合IP66 标准 / 其它：符合IP40 标准
机壳材料	不锈钢（SUS304）

注1）被测品尺寸必须在检查范围之内。
注2）可容许的电压变动范围为±10％以内。
注3）无选配、带直线延长盖罩（上面的参考外观图）的状态下的重量。

相关链接

资料库

产品样册

产品样册	发布日期
侧照射式	2022/3/1
