MS27103A 12-24 Port Remote Spectrum Monitor

遠端頻譜監控器

MS27103A
overview
行動式網路營運商投入大筆資金購買世界各地的頻譜使用權。要提供大量資料頻寬以滿足智慧型手機使用者移動檢視電子郵件、網頁和流媒體音頻、視頻的需求,這些頻譜必不可少。若要維持高水準的網路性能,營運商需要不斷監控其頻譜,以驗證並定位干擾來源。干擾可能來自非法發射器,亦可能產生自意外來源,如互調產品。這些干擾均會影響網路資料容量並導致使用者體驗受損。 營運商可以迅速做出應對以保護其投資並維護器資料容量。

MS27103A 遠端頻譜監控器經過設計,可用於識別並定位干擾訊號。此產品可幫助優化使用者體驗,這正是網路營運商的主要目標。最終將轉化為顧客忠誠度,減少顧客流失,打造更出色的品牌。

另外,DAS 系統已在全世界廣泛部署,以在高密度使用者環境中提供較高的資料容量。部署地點包括交通樞紐、體育場館和購物中心等。只需單一的設備間,即可將多種回饋訊號轉換至分佈式天線陣列。若要維護 DAS 系統的容量,必須對每個射頻回饋訊號進行干擾訊號監控。若要使用 DAS 系統維護整體系統性能,MS27103A 是理想的監控解決方案。

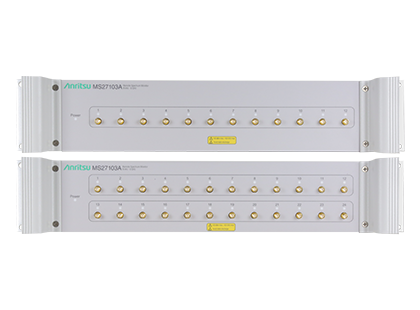

MS27103A 配置了機架式外殼和 12 個 (或可選配 24 個) 射頻輸入連接埠。使用電子開關來處理每個連接埠。MS27103A 是一款多功能平台,可在使用者指定的頻率監控並記錄訊號。

MS27103A 掃描速率高達 24GHz/s,可以擷取多種類型的訊號。包括週期或瞬時傳輸以及短暫的「突發性」訊號。MS27103A 監控器上提供的瞬時 FFT 頻寬達到 20 MHz,可以對訊號活動進行寬頻即時擷取,方便隨後進行後期處理。可使用資料段模式或串流式傳輸對擷取的 IQ 進行記錄。另提供「按事件儲存」功能,可在超出使用者設定的閾值時僅擷取頻譜測量結果。此功能將僅擷取並記錄所需的訊號,因此可節省記憶體空間。

與遠端頻譜監控器通訊
可透過多種方式與 MS27103A 進行通訊。下面將強調說明這些方法。

1. 整合式網路伺服器
MS27102A 內嵌了一部整合式網路伺服器。透過網際網路瀏覽器 (支援 Chrome 和 FireFox),使用者可以於全世界任何地點登入頻譜監控器並控制所有的功能,包括頻率設定、RBW/VBW 控制、參考位準配置等參數,以及與使用者的頻譜監控器應用有關的多種其他設定。同時,還可以透過瀏覽器視窗來檢視追蹤資料、頻譜圖和其他測量結果。此網路伺服器的主要優點在於與所有作業系統平台皆相容。任何能夠執行瀏覽器的電子裝置都可以使用此網路伺服器。可以使用個人電腦/筆記型電腦,甚至是智慧型手機來檢視頻譜並調整遠端儀器設定。每台監控器均支援千兆乙太網,可對測量資料和控制訊息進行快速傳輸。

2. SCPI 編程
使用者還可以採用 SCPI 指令來自行編寫監控程式。Anritsu 提供一份使用者手冊,列出所有 SCPI 指令、對指令的描述以及每條指令需遵守的正確語法。另外,監控器輸出的每對 IQ 資料均採用高精密 GPS 訊號加入時間標記。這樣,使用者就可以在「到達時間差」(TDOA) 應用程式中使用 IQ 資料來確定地理定位訊號的位置。IQ 資料時間標記的解析度不到 9 奈秒,可用於精確訊號位置計算。

3. Vision™ 應用程式軟體
亦可選配 Vision™ 軟體。Vision 配搭監控硬體,可自動收集測量資料並針對網路安全和頻譜使用提供實用的訊息。Vision 內有兩個元件負責監控和定位干擾訊號。

  1. Vision Monitor (選項 400)
  2. Vision Locate (選項 401)

Vision Monitor 可自動記錄頻譜資料、維護可搜尋的頻譜歷史記錄資料庫、針對異常訊號活動提供警示功能、可自動傳送電子郵件警示,並提供一組工具以管理頻譜監控系統。

Vision Locate 可用於處理地理定位干擾或非法/未授權訊號。若要正確定位訊號位置,至少必須使用三台以上的監控器。若要進一步瞭解 Vision 產品的相關資訊,請檢視 Anritsu 網站。

主要功能

  • 9 kHz 至 6 GHz
  • 掃描速度高達 24 GHz/s
  • 整合式網路伺服器,可透過網路瀏覽器檢視、控制並執行測量 (Chrome 和 FireFox 皆支援)
  • 可遠端升級韌體
  • 監視定時器可確保遠端部署的監控器長期穩定
  • Linux 作業系統
  • 減少偽造訊號,使訊號偵測更精確
  • 20 MHz 瞬時 FFT 頻寬
  • 低功耗< 11="" watts="" (input="" voltage="" 11="" to="" 24="">
  • 整合式 GPS 接收器,可使用監控定位和時間同步應用程式
  • 可使用千兆乙太網進行高速傳輸
  • 干擾分析:頻譜圖和訊號強度
  • 動態範圍:>106 dB 標準化為 1Hz BW
  • DANL:< -150="" dbm="" referenced="" to="" 1="" hz="" bw,="" preamp="">
  • 相位雜訊:在 1 GHz 為 -99 dBc/Hz,10 kHz 偏移
  • TDOA 應用程式可使用附時間標記的 IQ 區塊模式和串流式傳輸模式
  • 可選用 Vision 軟體自動測量頻譜、設定警示和地理定位訊號來源

MS27103A 頻譜保護裝置
MS27103A 是一款多連接埠射頻輸入監控平台,如果系統需要以多個天線覆蓋較大的頻率範圍,即可部署此裝置。此監控器通常配搭行動式基礎架構裝置使用,可監控多個區段以及每個區段中的多個頻率。網路營運商通常會投入大量資金以透過拍賣取得頻段。為保護其投資,行動式服務提供商能否向其顧客提供高質量的服務至關重要。各種來源的干擾會導致中斷通訊、資料速率緩慢和較差的網路性能。MS27103A 可以監控 BTS 接受的訊號,協助確認並消除干擾。還可以檢查出不想要的訊號活動類型,使描述和定位干擾問題源變得更高效。

  • 9 kHz 至 6 GHz
  • 12 個 (可選配 24 個) 射頻輸入連接埠以配合多個天線
  • 掃描速度高達 24 GHz/s
  • 整合式網路伺服器,可透過網路瀏覽器進行檢視、控制和執行測量
  • 配備監視計時器,可保證遠端部署監控器的長期穩定
  • 低雜散位準,可準確偵測訊號
  • 20 MHz 瞬時 FFT 頻寬
應用
  • 行動式網路營運商在 BTS 監控頻譜
  • 空白區域監控 (需要多個天線以覆蓋較大範圍)
  • 其他功能需要多個有向天線支援
選項

Hardware Options

Option Description
MS27103A-0706 9 kHz – 6 GHz Spectrum Monitor
MS27103A-0424 Expands Input Port to 24 SMA(f)
MS27103A-0110 110/220 VAC Power Supply
MS27103A-0412 Two Ethernet Ports

Vision Options

Option Description
MS27103A-0400 Vision Monitor Enabled
MS27103A-0401 Vision Locate Enabled (requires option 400)
MS27103A-0407 High-Speed Port Scanner
MS27103A-0479 AM/FM Demodulation
MS27103A-0482 Drone Detection and Tracking (requires options 400 and 401)
MS27103A-0485 Spectrum Occupancy (requires option 400)
MS27103A-0486 Coverage Mapping (requires option 407)

SpectraVision Options

Option Description
MS27103A-0467 Channel Scanner
MS27103A-0464 TETRA Signal Analyzer
MS27103A-0471 Satellite Signal Analyzer
MS27103A-0472 Signal ID
MS27103A-0473 Signal ID Advanced (requires option 472)
MS27103A-0474 Power Monitor
入門指南

使用乙太網連接至遠端頻譜監控器

透過儀器上的千兆乙太網連接埠與 MS27103A 完成通訊。可選擇使用 DHCP 取得動態 IP 位址,亦可以設定靜態 IP 位址。此儀器出廠時的靜態 IP 位址預設為 10.0.0.2。當透過筆記型電腦/個人電腦連接至該儀器後,可透過使用者介面在監控器整合式網路伺服器中更改 IP 類型。

若使用 DHCP,Anritsu 將提供乙太網偵測程式,可在您的網路中查詢所有已連接的裝置。乙太網偵測程式可於 Anritsu 網站取得。

某些顧客可能需要使用網域名稱伺服器 (DNS),使頻譜監控器的主機名稱可以解析至其動態 IP 位址。可使用 DNS 伺服器建立主機名稱。例如,可以建立「mymonitor1.org」或「spectrum1.net」等主機名稱。有多種免費 DNS 服務可供使用。Anritsu 亦使用此類服務,例如
www.no-ip.com。您需要建立一個帳戶並為您的儀器選擇一個主機名稱。

若要進一步瞭解如何配置您的乙太網連結,請檢視我們的乙太網配置快速入門指南 (Configuration Quick Start Guide),此指南可在「下載資料庫」標籤中下載。
