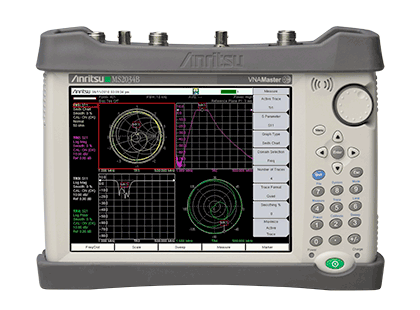

VNA Master + 頻譜分析儀 MS2034B

VNA Master + 頻譜分析儀

MS2034B
Handheld vector network analyzer with spectrum analyzer combined into a single measurement solution for the harsh RF and physical environments of field test
Overview
觸控螢幕所帶來的便利性
使得 VNA Master 成為經濟型 S-參數儀器競爭中的勝者

現代化射頻/微波系統不斷地將其性能向技術極限推進。 設計人員編寫更嚴格的元件規格,定義更嚴格的訊號參數。 所有這一切使得現場維護人員迫切尋找一種更精確且性能更高的掌上型測試設備。 Anritsu 推出了業界價格最合理但綜合性最強的解決方案 - MS2034B VNA Master + 頻譜分析儀。 該設備集向量網路分析儀、頻譜分析儀、功率計和向量電壓計四者於一體。人們很容易將 VNA Master 比作「S 參數設備中的瑞士軍刀」。 但是這種看法並不準確,因為雖然瑞士軍刀具有多種功能,但是它並不能將每一種功能發揮到極致。 而 VNA Master (500 kHz ~ 4 GHz) 卻能以優異性能執行多項量測。 VNA 誤差校正技術使得現場 S-參數具備符合現代要求的準確性,外置功率感測器能夠準確地量測傳輸功率,而向量電壓計選件則能夠以極高的精准度匹配電纜相位。

現場射頻工程師和技師可為全球航空航天、國防和常規應用通信系統提供現場安裝和維護支援。 這些應用通常包括海軍艦船上的雷達、軍用車輛上的通信以及空軍和民用飛機的航線測試等。 他們為全球無線電導航系統中的甚高頻全向信標 (VOR) 天線提供支援。 他們在工作過程中經常遇到可能導致整個系統出現故障的多種系統元件:天線、電纜、濾波器、多路器、放大器、隔離器、循環器、開關以及其他精密元件。 VNA Master 新增觸控螢幕功能,能夠在現場診斷條件下提供最直觀的量測控制。

VNA Master 還可應用于新興高科技應用領域,諸如對艙壁和艙室內蜿蜒纏繞的機載和船載線纜束進行故障點定位之類的問題,該故障點定位問題由來已久,如今利用 VNA Master 可有效解決。 請參閱資料庫中的應用指南。

+ 頻譜分析儀 (9 kHz ~ 4 GHz)

在測試現場,測試系統中含有技術尖端的發射器和接收器,這些設備需要具有複雜的發射器和接收器 (LO) 訊號所對應的特性,以便有正常的發射和接收性能。 除了必需的 VNA 測試外,這些綜合性訊號測試進一步提高了維護技師的工作複雜程度。 而適於執行現場作業的頻譜分析儀則大大簡化了此工作。 頻譜分析資料對於諸如雷達、電子防務和通訊系統等頻率高達 4 GHz 的微波系統而言尤為重要。

MS2034B VNA Master + 頻譜分析儀在已經很強大的 VNA Master 基礎上,又增加了強大的現場頻譜診斷功能! 不要被該設備的小尺寸所蒙蔽;這個功能強大的儀器組合所具備的性能和功能可與同類的臺式設備相媲美,能夠大大地簡化現場頻譜監控、干擾分析以及其他通用訊號量測操作。

這種組合式頻譜分析儀新增諸如內部常式等重要功能,在以盡可能快的速度優化掃瞄的同時,顯示最準確的資料。 此外,該設備還具有寬廣的頻譜分析頻率覆蓋範圍、令人滿意的動態範圍以及優異的相位雜訊性能,所涉及的頻率在 9 kHz 到 4 GHz 之間。

The new PIM Hunting mode in the Spectrum Analyzer is used for locating external IM products in conjunction with the MW82119B PIM Master.

VNA Master + 頻譜分析包含多種標準量測序列,其中包括場強、佔用頻寬、通道功率、相鄰通道功率比和載幹比 (C/I)。 此外,內置 AM/FM/SSB 解調器還簡化了對干擾訊號的識別操作。 選件 0509,AM/FM/PM 解調分析選件,具有強大的運算功能,正確顯示射頻調變頻譜和音訊特性。 選件 0025,干擾分析儀,對於有效揭示協同定位訊號問題具有尤為重要的意義。 總的來說,VNA Master + 頻譜分析儀是一種可隨時隨地進行通用頻譜分析的有力便攜式工具。

VNA Master(500 kHz ~ 4 GHz)
  • 雙埠、單路徑向量網路分析儀 (VNA)
  • 直觀的圖形用戶介面 (GUI),配有電阻式觸控螢幕
  • 卓越的抗射頻干擾能力
  • 100 dB 傳輸動態範圍
  • 向量電壓計選件,能夠精確匹配電纜相位
+ 頻譜分析儀 (9 kHz ~ 4 GHz)
  • 動態範圍: > 95 dB,10 Hz RBW
  • DANL: –162 dBm (1 Hz)
  • 相位雜訊: 最大為 -100 dBc/Hz,10 kHz 偏移,1 GHz 下
  • 頻率精度: < ±50 ppb with GPS On
  • 探測器: 峰值檢波、負峰值檢波、準峰值檢波和真有效值檢波
  • PIM Hunting

  • 標準 3 年保固 (電池 1 年保固)
選件
選件 說明 選件訂購號
選件 10 內置可變電壓偏壓器 MS2034B-0010
選件 15 向量電壓計 MS2034B-0015
選件 19 高精度功率計(需要 USB 感測器,單獨銷售) MS2034B-0019
選件 25 幹擾分析 MS2034B-0025
選件 27 通道掃瞄儀 MS2034B-0027
選件 31 GPS 接收器(需要 GPS 天線,單獨銷售) MS2034B-0031
選件 98 Z-540 校準 MS2034B-0098
選件 99 高階校準 MS2034B-0099
選件 431 覆蓋映射(需要選件 31 GPS) MS2034B-0431
選件 509 AM/FM/PM 解調分析儀 MS2034B-0509
