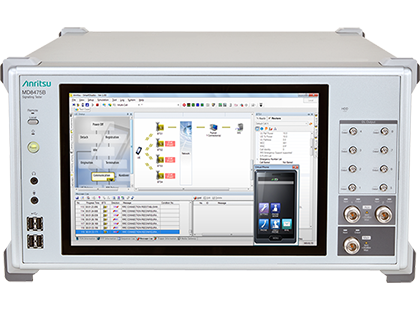

Signalling Tester (Base Station Simulator) MD8475A

信令测试仪 (基站模拟器)

MD8475B
Overview
  • 可内置最多 8TX/4RX RF 数 (上限为 6 GHz),一台机器支持 LTE-Advanced 3CA/4CA/5CA
  • 利用内置的流量发生器实现 2 Gbps IP 数据传输*,提供高效率的性能测试环境
  • 整合了 RF 前端,提供简易的连接系统
  • 支持多模终端
    LTE (2x2 MIMO, 4x4 MIMO),LTE-Advanced (2CA, 3CA, 4CA, 5CA),W-CDMA/HSPA/HSPA Evolution/DC-HSDPA,GSM/GPRS/EGPRS,TD-SCDMA/TD-HSPA
  • SmartStudio 图形用户界面支持测试环境和功能测试的轻松设置
  • 内置 CSCF 服务器功能支持基于 GUI 的 IMS 服务测试,例如 VoLTE
    • 简单测试模式使用内置 CSCF 服务器
    • 脚本模式支持复杂的测试环境,如创建、编辑SIP消息序列用于非常规测试等
  • 一台即可实现LTE最大数据处理能力 DL 2Gbps,UL 150 Mbps的测试
  • 支持 DC-HSDPA 43.2 Mbps 的多功能合一的信号测试仪
  • 一台支持多小区测试环境,包括 Inter-RAT 小区重选、重定向、小区切换、CSFB 等
  • 支持分流测试,从 LTE/W-CDMA 至 WLAN
  • 使用 SmartStudio Manager 进行全天候自动化测试
    • 自动控制 Android 智能手机和 MD8475B
    • 设置后,180 多个 Sample 用例可直接进行测试
  • 支持 eCall/ERA-GLONASS 测试、下一代eCall
*: 需要 2 台信令测试仪 MD8475B

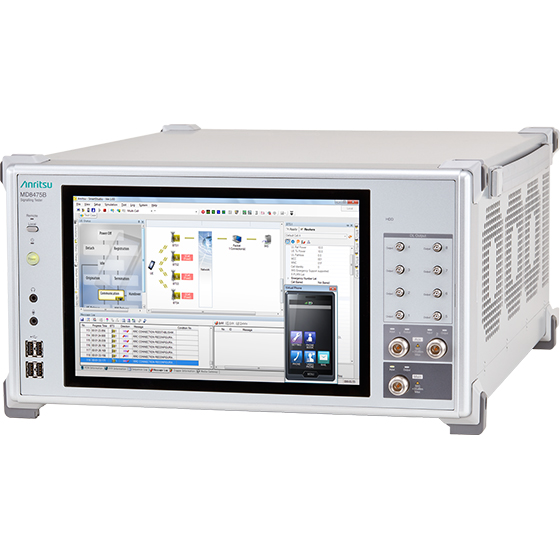

MD8475B 信令测试仪是集所有功能于一身的基站模拟器,支持 LTE,LTE-Advanced,W-CDMA/HSPA/HSPA Evolution/DC-HSDPA,GSM/GPRS/EGPRS 和 TD-SCDMA/TD-HSPA。它具有卓越的性价比,支持多模LTE智能手机和移动终端的呼叫流程测试、VoLTE测试、数据服务测试等。

除此之外,仅一台机器即可支持 LTE-Advanced 的 3CA/4CA,通过充分利用内置的流量发生器,可使 1 Gbps 的 IP 性能评估测试变得轻而易举。

GUI 设置简单,无需创建复杂测试用例
将基于 GUI 的 SmartStudio MX847570B 软件与 MD8475B 基站模拟器搭配,使得配置智能手机测试环境变得轻而易举。在 GUI 中设置各种参数 (如频率和控制状态等),一键运行测试 — 包括实网中无法完成的 异常状态的设置。由于无需创建测试用例或了解信令协议,用户可更轻松地专注于测试智能手机功能和性能。
  MD8475A_Screen01-3

支持多种无线设备测试场景
支持 LTE 终端全范围、各阶段的验证测试*。例如:最大吞吐量测试、压力测试、功耗测试、CSFB、小区切换过程呼叫连接的可靠性稳定性测试、弱信号场景的呼叫测试、LTE 到 Wi-Fi 的分流测试、多 PDN 同时进行业务的测试、短信等。

此外,安装测试环境所需的时间大大减少,因为有了易于操作的基于 GUI 的  SmartStudio 软件,同时提供支持远程控制、自动化的测试用例。

md8475a-icon01   更改多基站之间的设置,验证切换流程的正确性。
MD8475A_Icon04   模拟各种使用环境,测量电池寿命。

MD8475A_Icon02   模拟实网上难以测试的紧急预警功能。如地震预警(ETWS/CMAS)等。
MD8475A_Icon05   通过更改基站参数设置、内置SIP服务器等测量吞吐量。

MD8475A_Icon03   基本移动呼叫和VoLTE呼叫都可以支持。
MD8475A_Icon06   模拟策略服务器和专用网关,在 WLAN 上实现流量分流。



使用 SmartStudio 进行连续自动化测试
SmartStudio Manager MX847503A 软件可用于编辑测试用例,并自动化地、连续地运行测试用例。此软件利用 SmartStudio MX847570B 软件来自动化人工设置。无需操作员的自动化测试可以提高效率。此外,在测试报告中记录用例Pass/Fail结果,并记录用例运行过程。
特别是当进行载波聚合试验时,作为 3CA 的用例,根据 Primary Cell 的频带种类以及 Secondary Cell ½ 的频带种类,LTE 终端需支持 20 频带的频带组成总数为 8000 个,即使如此,可通过无需操作员的自动化测试进行全面性测试。


测试用例编辑屏幕
测试用例编辑屏幕
测试用例连续执行屏幕
测试用例连续执行屏幕
  测试用例连续执行结果显示
测试用例连续执行结果显示


*: 可能需要某些选件,取决于系统配置。

测试用例 (SmartStudio管理器)
产品手册



SmartStudio System Configuration
SmartStudio System Configuration
eCall 解决方案

eCall/ERA-GLONASS 解决方案:eCall Tester MX703330E

eCall test solution

■ 概述

eCall Tester MX703330E 软件与 MD8475B 协作运行,模拟 eCall 服务 PSAP。该软件可以模拟交通事故中 IVS 和 PSAP 之间的 eCall 通信 (MSD 通信至语音通话)。
此外,添加 MSD ERA GLONASS 选件 MX703330E-031 后,也支持通过 SMS 对 ERA-GLONASS 系统进行 MSD 数据通信测试。

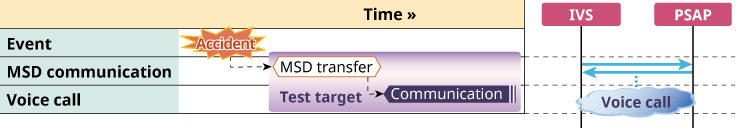

eCall Tester Overview
eCall: Automatic Emergency Call System
IVS: In-vehicle System
MSD: Minimum Set of Data (location, number of passengers etc.)
PSAP: Public Safety Answering Point

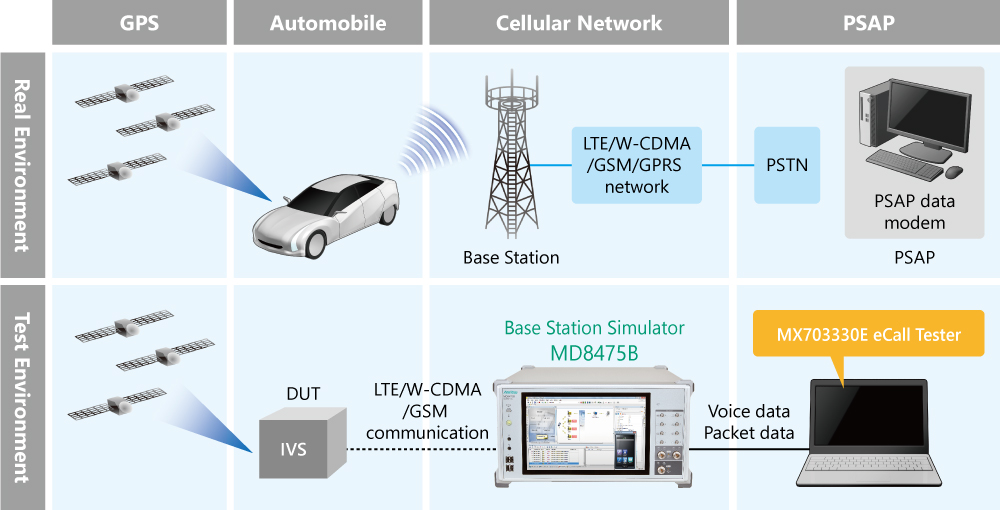

■ 测试环境与目标

Test Environment and Target


■ 功能

测试通信序列
对 IVS 和 PSAP 之间的通信序列进行测试。

显示通信状态
显示 IVS 和 PSAP 之间的通信状态。
  • eCall 通信状态 (MSD 通话至语音通话)
  • MSD 通信状态 (带内调制解调)

  • 显示和保存测试结果
    在屏幕上显示 eCall 执行结果并保存到文件中。
  • 带内调制解调序列
  • MSD 解码数据

  • 比较 MSD 解码数据
    比较设定的预期参考 MSD 数据与收到的 MSD 数据,显示比较结果。



    ■ 用户界面

    eCall Tester User Interface

    图像
    视频
    Boost Your 5G Device Verification Efficiency

    Boost Your 5G Device Verification Efficiency
    Interactive GUI - SmartStudio NR MX800070A

    5G SmartStudio NR Demo Video Part I - Introduction

    5G SmartStudio NR Demo Video Part I - Introduction
    The video introduces the operation of Anritsu 5G SmartStudio NR functional test solution with Anritsu Radio Communication Test Station MT8000A and Anritsu Signalling Tester MD8475B. It describes and explains the setup for 5G Non-standalone architecture simulation and testing of a mobile devices.

     5G SmartStudio NR Demo Video Part II – End to End IP data throughput

    5G SmartStudio NR Demo Video Part II – End to End IP data throughput
    The video shows the operation of Anritsu 5G SmartStudio NR functional test solution with Anritsu Radio Communication Test Station MT8000A and Anritsu Signalling Tester MD8475B. It is focused to perform end-to-end IP data throughput test between server PC and mobile device.

    Automotive-Test-Solutions

    Automotive Test Solutions
    Smart Anritsu automotive test solutions on the desktop

    LTE Throughput Measurements Made Easy

    使用MD8475A快速准确测量LTE网络吞吐量
    该视频演示了MD8475A是多么容易地快速、准确测量LTE网络吞吐量……

    MD8475A-IMS

    安立公司4G智能手机基站模拟器:一体化平台轻松支持 IMS 服务器测试
    安立公司的 SmartStudio 智能手机基站模拟器软件内置 IMS 服务器功能,依靠一体化平台轻松支持 LTE 语音 (VoLTE) 和 IMS 服务器测试。

    MD8475A-VoLTE

    安立4G智能手机基站模拟器-用于测试VoLTE的免测试用例基站模拟器
    安立公司的 SmartStudio 智能手机基站模拟器软件内置 IMS 服务器功能,依靠一体化平台轻松支持 LTE 语音 (VoLTE) 和 IMS 服务器测试。
