线性和限幅放大器类型


在各种情况下使用放大器的目的是放大被衰减、被减小或本来很小的信号。放大器分为不同的类别。这些类别之一是线性和限幅放大器。两者之间的差异和特点如下所述。

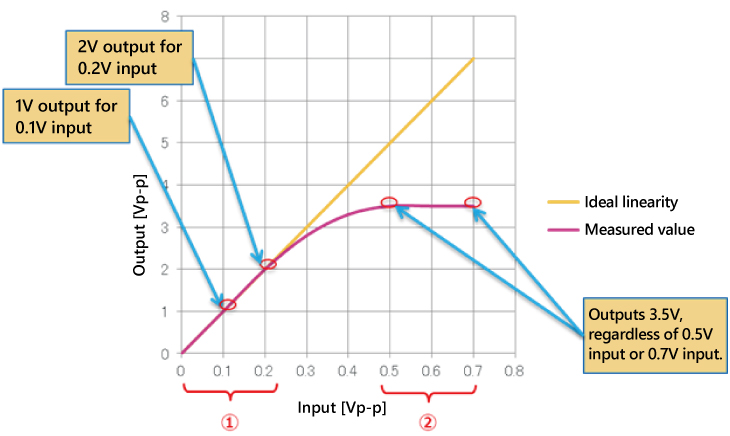

通常,线性放大器以固定比例放大输入信号并输出,因此输入和输出电平成比例。相反,限幅放大器的输出电平是固定的,并且甚至对于超过一定电平的信号输入也不会改变。图1显示了可用作线性放大器或限幅放大器的放大器的输入和输出电平特性。使用该放大器,电压增益为10倍(= 20dB),因此在区域①中,输入电平0.1V可获得1V的输出,输入0.2V可获得2V的输出,因此充当线性放大器。另一方面,在区域②中,在所有此范围内的输出均为3。5V,而理想情况下,输入0. 5V和0. 7V分别应为5V和7V。换句话说,在区域②,它起着限幅放大器的作用。

Amplifier I/O Characteristics
图1放大器I / O特性

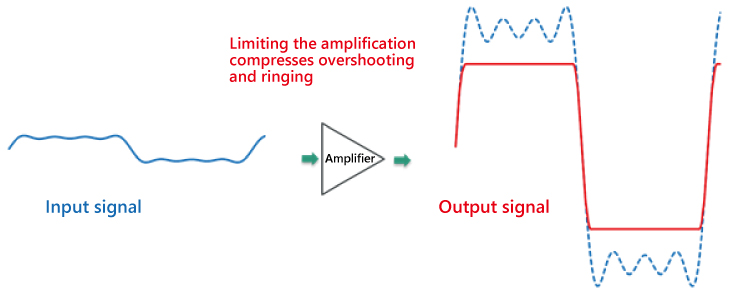

图2显示了限幅放大器的波形。在此示例中,其输出电平限制为3.5V。限幅放大器用于输入电平受限的设备或数字处理器的前端。由于限幅放大器会压缩诸如振铃和过冲之类的波形失真,因此通常有意使用它们来产生波形整形效果(图3)。

Behaivor of Limiting Amplifier
图2限幅放大器的行为
Wavefrom shaping by Limiting Amplifier
图3限幅放大器的波形整形

另一方面,线性放大器将信号放大成正比的信号,如图3所示。线性度指标表示信号放大的精度。为了达到预期的线性度,应仅在放大曲线覆盖理想线的范围内使用放大器(图4)。

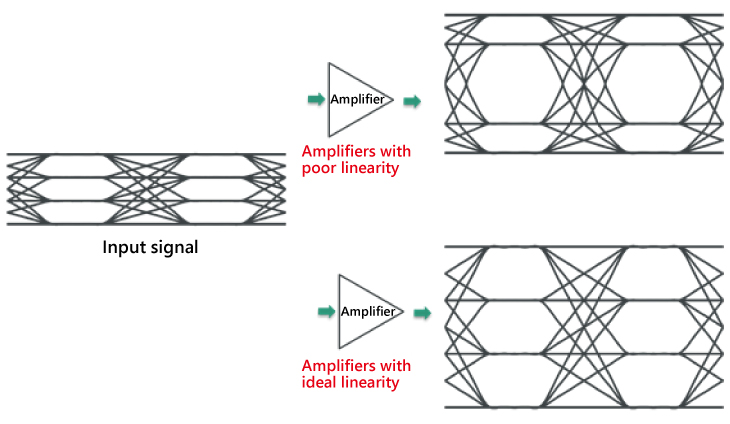

近年来,光通信采用诸如PAM的多级信号。 带有线性度较差的放大器的多电平信号会使输出波形失真(图5)。 为了按预期方式放大PAM信号,应使用线性度极好的线性放大器。

Linear Amplifier Operation
图4线性放大器的工作
Amplifier Linearity and Waveform
图5放大器线性度和波形
