고속・고감도・낮은 지터로 광모듈 평가를 종합 지원

고감도, 고속의 샘플링 오실로스코프・고품질 출력 파형의 PPG・고입력 감도 ED로 광모듈 평가를 1대의 측정기로 종합 지원

【Video】
3 minute and 3 second video with narration introducing BERTWave MP2110A
This video explains the easy expandability and operability of the BERTWave™ MP2110A as well as the sampling oscilloscope and BERT features.
  • 250 ksamples/s약 5초에 1M 샘플 취득을 실현
  • -15 dBm Sensitivity광 스위치 등의 주변기기에 의해 감쇠된 광신호에 대해서도 측정 가능
  • Low CostBERT와 샘플링 오실로스코프를 일체화함으로써 설비 투자 금액 삭감 가능
  • All In One최대 4ch 28.2 Gbit/s BERT 최대 2ch 광 샘플링 오실로스코프를 1대에 탑재

BERT와 샘플링 오실로스코프를 일체화

BER 측정 결과와 아이 패턴을 동시에 표시할 수 있으므로 멀티채널 광모듈/디바이스의 평가에 필요한 모든 측정 결과를 한눈에 확인할 수 있습니다.

  • All In One: BERT 및 샘플링 오실로스코프를 1대에 동시 탑재 가능
  • 필요에 따라 BERT, Scope 옵션을 유연하게 선택•사후 추가 가능

Measurement result screen for BER and Eye Pattern

광모듈을 간단히 평가

직관적이고 간결한 GUI를 사용하여 설정 조작과 결과의 일괄 표시로 광모듈 평가를 용이하게 합니다.

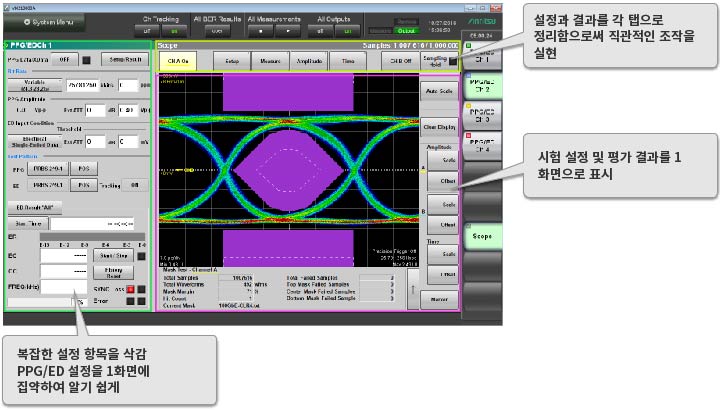

Setting operation of GUI and evaluation result screen

BERT 및 샘플링 오실로스코프의 위치 지정

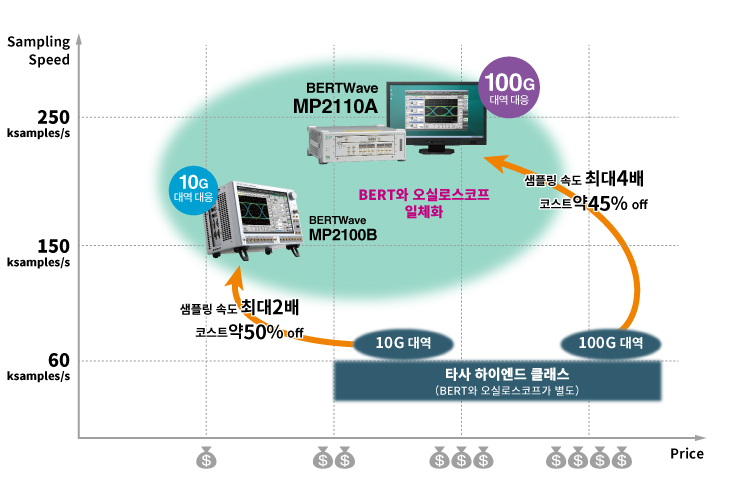

Position of Sampling Speed and Cost.

광모듈 및 디바이스의 BER 성능과 아이 패턴을 평가하기 위해 필요한 기능을 1대로 정리한 것이 BERTWave 시리즈 MP2110A/MP2100B입니다. 기존 기종과 달리 1대로 필요한 측정을 빠르게 수행할 수 있기 때문에 설비비/생산 비용/공간 비용 등 각종 비용 절감에 공헌할 수 있습니다. 제품 개발에서 신규 라인 증설까지 꼭 검토하시기 바랍니다.

샘플링 오실로스코프 성능

샘플링 오실로스코프 기능은 다음과 같이 생산성을 향상시킵니다.

  • 빠른 샘플링 속도로 높은 쓰루풋
  • 조정 시간을 단축하여 측정 결과를 얻기 위해 필요한 시간을 단축 할 수 있습니다.
  • 고감도 O / E를 사용하여 높은 수율

또한 PAM4 분석, NRZ 지터 분석 및 CRU (Built-in Clock Recovery Unit) 옵션을 추가 할 수 있습니다.

BERT 성능

광대역의 작동 주파수

BERTWave MP2110A의 BERT는 표준으로 24.3 Gbit/s~28.2 Gbit/s의 비트율로 작동합니다. 옵션을 탑재하여 9.5 Gbit/s~14.2 Gbit/s까지의 비트율에 대응할 수 있으므로 10 GbE 및 100 GbE 등의 다양한 애플리케이션에서 사용할 수 있습니다.

  • 작동 주파수(24.3 Gbit/s~28.2 Gbit/s,9.5 Gbit/s~14.2 Gbit/s(옵션))
  • 입력 감도 25mV(대표값)의 ED에 의해 DUT를 통과하여 진폭이 저하된 신호의 BER 측정이 가능
  • 1ch/2ch/4ch의 옵션에서 필요한 채널 수를 선택 가능
  • 600 fs rms의 낮은 지터 PPG에 의해 보다 정확한 DUT의 성능을 측정 가능

PPG/ED Supported Bit Rates and Application Example

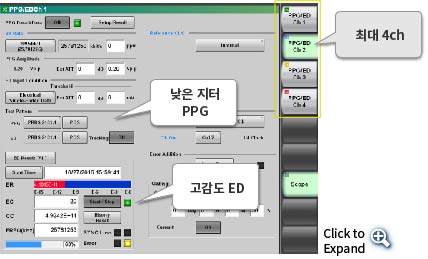

Evaluation screen of Low-jitter and High-sensitivity ED

또 PPG는 600 fs rms(대표값)의 낮은 데이터 지터를 실현하고 있어, 광모듈/디바이스 등의 피측정물의 특성을 고정밀도로 측정할 수 있습니다. 그리고 입력 감도가 25mV(대표값)인 ED는 전송 손실에 의해 진폭이 작아진 신호의 BER 측정이 가능하기 때문에 피측정물의 수율 개선에 공헌합니다.

PPG의 대표 파형

PPG Typical Waveform

25.78125Gbit/s Electrical Loop-back 파형(PRBS 31, Amplitude 200mV, 고정밀도 트리거 옵션 사용 시)
