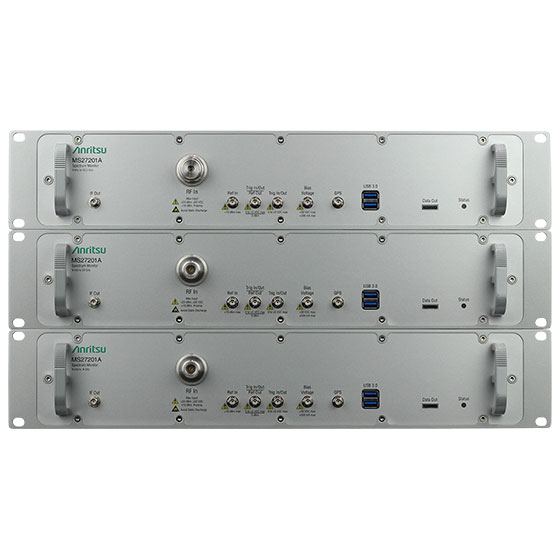

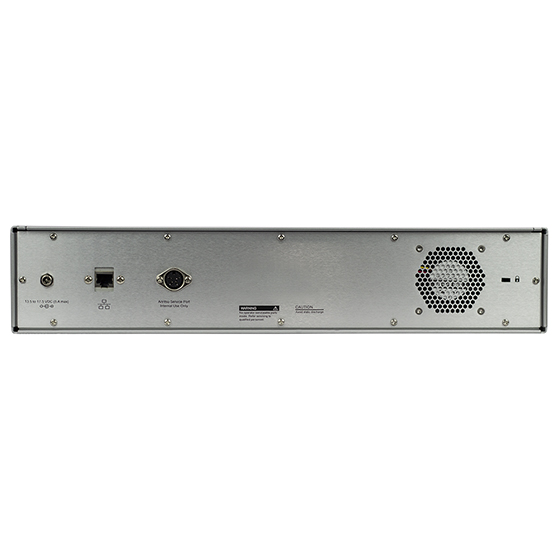

Anritsu Remote Spectrum Monitor MS2720xA

원격 스펙트럼 모니터

MS2720xA
최대 110 MHz 대역폭의 IQ 스트리밍 및 PC 제어 소프트웨어 지원을 통해 최대 43.5 GHz의 광역 스펙트럼 감시를 위한 원격 스펙트럼 모니터
Overview

주파수 범위: 9kHz ~ 9/20/43.5GHz

MS27201A 스펙트럼 모니터는 넓은 지역에서 RF 스펙트럼을 장기간 모니터링해야 하는 애플리케이션을 위해 설계된 소형 랙 장착 스펙트럼 분석기입니다.

안리쓰의 MS27201A 스펙트럼 모니터는 최대 43.5 GHz의 광역 스펙트럼 모니터링을 용이하게 하도록 설계되었습니다. 고성능 현장 휴대용 스펙트럼 분석기를 개발한 40년 이상의 경험을 바탕으로 하는 MS27201A 시리즈는 모든 표준 LMR, 셀룰러, 위성 및 방위 전자 대역을 포괄하는 안리쓰의 최고 주파수 스펙트럼 모니터입니다.

  • 9 kHz to 9/20/43.5 GHz
  • 19인치 랙 마운트 케이스
  • PC 애플리케이션 사용자 인터페이스
  • DANL: -164 dBm(프리앰프 포함)
  • TOI: +20dBm(일반)
  • 분석 대역폭: 110MHz
  • 앰프 범위: DANL ~ +30dBm
  • 1 GHz에서의 위상 노이즈: -110 dBc/Hz @ 100 kHz 오프셋(일반)
  • 복조(Demodulation): 5GNR, LTE FDD, RF 및 변조 품질과 SSB 신호 분석
  • Resolution bandwidth (RBW): 1 Hz ~ 10 MHz
  • 진폭 정확도: < 14 GHz ± 1.3 dB(± 0.5 dB, 일반)
  • 60ns 최소 스팬의 제로 스팬
  • IQ 캡처 및 스트리밍

원격 스펙트럼 모니터 MS2720xA에서 Bird IQC5000B RF 기록 및 재생 시스템으로 데이터를 스트리밍하려면 MA25424A IQ 데이터 변환기가 필요합니다.

MA25424A IQ Converter Box

MX280006A

MX280006A IQ 획득 도구는 안리쓰의 Field Master에서 PC로의 IQ 스트리밍을 지원합니다. 이 도구는 IP 주소를 사용하여 PC에서 기기로의 연결을 설정하는 데 도움이 됩니다. 그 다음, 사용자는 이더넷 또는 PCIe(MS2090A 또는 MS2720xA)를 통해 IQ 스트림을 설정하고 IQ 캡처 도구를 사용하여 PC 스토리지로 쉽게 전송할 수 있습니다.

PCIe 스트리밍 키트

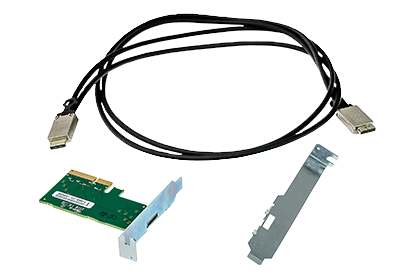

MA25101A PCIe 스트리밍 키트는 옵션 125 IQ 스트리밍과 함께 고대역폭 데이터를 PC로 직접 스트리밍합니다. 키트에는 PCIe 케이블, PCIe 카드 및 두 가지 크기의 PC 장착 브래킷이 포함됩니다.

PC based IQ analysis software for use with IQ data captured from a Remote Spectrum Analyzer

IQ Signal Master MX280005A Vector Signal Analysis Software provides a comprehensive suite of measurements that deliver post processing and analysis of IQ data files captured on the Remote Spectrum Analyzers. The software is designed to bring together all the essential tools required to capture IQ data files and then gain critical insights into the nature of the captured signals. Modes within the application, support the ability to capture or stream IQ data into the PC memory, perform modulation quality measurements and playback IQ data with high frequency and time resolution.

A file conversion mode allows IQ data captured on the supported analyzers to be converted to the format required for playback using a Vector Signal Generator MG3710E further enhancing the overall capability.

The software is designed for national RF spectrum regulators, security agencies and defense electronics companies who need to gain critical insight into RF signals that have been captured in the field. It is also suitable for organizations that need to monitor and protect RF spectrum from unlicensed operators or unintended sources of interference

IQ Signal Master MX280005A Vector Signal Analysis Software


애플리케이션

스펙트럼 제거 - 주파수 스펙트럼은 일반적으로 국가 규제 기관에서 할당하고 관리합니다. 특정 스펙트럼 블록에 대한 라이선스는 기간이 제한되어 있으며 새로운 기술과 애플리케이션이 발전함에 따라 용도를 변경할 수 있습니다. 새 라이선스가 발급되면 새 스펙트럼 소유자는 기존 사용자가 전송을 중단했는지 확인하기 위해 스펙트럼을 조사해야 합니다.

공유 스펙트럼 모니터링 - 하나 이상의 기술에 동일한 스펙트럼 블록에 대한 액세스 권한이 할당되는 것이 점점 보편화되고 있습니다. 사업자가 이것이 장기적으로 서비스를 제공하는 능력에 어떤 영향을 미칠지 이해하려면 스펙트럼의 활동을 지속적으로 모니터링하여 며칠, 몇 개월에 걸쳐 가능한 가용성에 대한 이해를 구축해야 합니다.

위성 지상국 모니터링 - 위성 다운링크 신호는 일반적으로 매우 낮은 신호 수준으로 지표면에 도달하며 최신 세대의 위성은 우주 연구를 위한 8~9 GHz X 대역을 포함하여 이러한 다운링크에 밀리미터파 주파수를 사용하기 시작했습니다(국내 TV 방송용 12 GHz Ku 대역 및 고정 링크 방송용 23~27GHz). 위성 다운링크 수신기의 감도는 간섭 신호에 매우 취약합니다. 대역 내 및 인접 주파수에 대한 지속적인 모니터링은 강력한 통신을 유지하고 추가 필터링이 필요한지 여부와 시기를 이해하는 데 필수적입니다.

중요한 사이트 보안 - 많은 정부 방어 및 상업 사이트에서 적대적인 에이전트의 공격적이고 의도적인 간섭을 경험했습니다. 현장 커뮤니케이션은 상호 의존적인 자동화 시스템이 많은 대규모 현장을 원활하게 운영하는 데 매우 중요합니다. 적대적 전송을 모니터링하고 조기에 감지하는 것은 효과적인 사이트 운영에 필수적입니다 사이트 예시로는 교도소, 교통 허브 및 관공서가 있습니다.

간섭 모니터링 - 주요 스포츠 이벤트, 축제 및 회의는 단 몇 일 또는 몇 주 동안 여러 기관을 한곳에 모이게 합니다. 각 기여 기관에는 임시 라이선스가 필요한 고유한 통신 및 텔레매틱스 요구 사항이 있는 경우가 많습니다. 일반적인 예로는 국제 모터 레이싱 이벤트, 축구 토너먼트 및 글로벌 음악 축제가 있습니다. 모든 이해 관계자의 시스템이 승인된 주파수로 전송하고 간섭하지 않도록 하려면 스펙트럼의 스틱 모니터링이 필요합니다.

규제 집행 - 국가 규제 기관은 대도시 지역의 스펙트럼 활동을 감시해야 합니다. 대도시에는 여러 개의 허가된 송신기가 있으며 스펙트럼이 통제되지 않는 한 모든 시스템에서 간섭이 발생하고 성능이 저하됩니다.

규격

주요 RF 사양

매개변수 사양
주파수 범위 9 kHz to 9/20/43.5 GHz
분석 대역폭 110 MHz
3차 인터셉트 포인트 +20 dBm
DANL(프리 앰프 포함) –164 dBm
진폭 범위 DANL to +30 dBm
위상 잡음 @ 1GHz -110 dBc/Hz @ 100 kHz 오프셋(일반)
RBW/VBW 1 Hz to 10 MHz
진폭 정확도 < 14 GHz ±1.3 dB(±0.5 dB 일반)

주요 특징들

특징 사양
제어 인터페이스 이더넷
PC 제어 원격 GUI PC 응용 프로그램
자동화된 모니터링 소프트웨어(Automated Monitoring software) MX280001A 비전 모니터 PC 애플리케이션
IQ 이더넷, USB 및 PCI 인터페이스를 통해 IQ 데이터 캡처 및 스트리밍
셀룰러 변조 품질 측정 LTE 및 5GNR
지속적인 운영 및 복구 내장형 감시 타이머 및 정전 시 자동 복구로 서비스 연속성 제공
Traces 트레이스당 독립 감지기가 있는 6개
마커 및 제한 지능형 마커 및 포괄적인 한계
이벤트 캡처 정의된 이벤트에 대한 추적 및 알람 저장
옵션
옵션 설명
MS27201A-0709 주파수 범위 9 kHz to 9 GHz
MS27201A-0720 주파수 범위 9 kHz to 20 GHz
MS27201A-0743 주파수 범위 9 kHz to 43.5 GHz
MS27201A-0031 GPS 수신기(별매품 GPS 안테나 필요)
MS27201A-0883 LTE FDD/TDD 측정(GPS 옵션 MS27201A-0031 필요)
MS27201A-0888 5GNR FDD/TDD 측정(GPS 옵션 MS27201A-0031 필요)
MS27201A-0089 제로 스팬 IF 출력
MS27201A-0090 게이트 스윕
MS27201A-0104 110MHz 분석 대역폭
MS27201A-0124 IQ 파형 캡처
MS27201A-0125 IQ 파형 스트리밍(옵션 124 필요, MA25424A 권장)
MS27201A-0126 IQ 파형 캡처(비수출 제어)
MS27201A-0127 IQ 파형 스트리밍(비수출 제어, 옵션 126 필요, MA25424A 권장)
MS27201A-0128 벡터 신호 분석 활성화(옵션 124 또는 126 필요)
MS27201A-0400 비전 모니터 활성화됨
MS27201A-0407 Vision 고속 포트 스캐너 사용
MS27201A-xxxx-0098 ISO17025 및 ANSI/NCSL Z540-1에 대한 표준 교정(xxxx는 주파수 옵션 번호)
MS27201A-xxxx-0099 ISO17025 및 ANSI/NCSL Z540-1에 대한 고급 교정 및 테스트 데이터(xxxx는 주파수 옵션 번호)

지원되는 소프트웨어

MX280005A 벡터 신호 분석 PC 소프트웨어
MX280001A 원격 스펙트럼 모니터 비전 소프트웨어

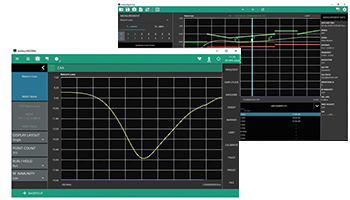

MS27201A PC 원격 사용자 인터페이스
