Vector Network Analyzers(VNA)

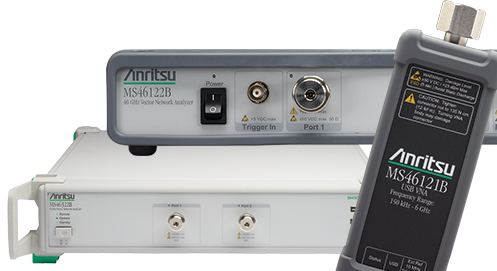

RF Vector Network Analyzers

안리쓰는 애플리케이션에 적합한 다양한 솔루션을 제공하여 VNA 요구 사항을 해결합니다. VectorStar™ 벡터 네트워크 분석기 제품군은 70kHz ~ 220GHz의 주파수 범위를 제공합니다. ShockLine™ 벡터 네트워크 분석기 제품군은 50kHz ~ 43.5GHz를 지원하며, 55 ~ 92GHz를 지원하는 E-밴드 장치를 갖추고 있습니다.

Model Number
주파수
다이내믹 레인지
Sweep Speed
Directivity
Noise Floor
ME7868A Distributed Modular 2-port Vector Network Analyzer
ME7868A
Distributed Modular 2-port Vector Network Analyzer
1 MHz — 8 GHz
1 MHz — 20 GHz
1 MHz — 43.5 GHz
100 dB maximum 170 µs/point typical 50 dB maximum N/A
me7848a
ME7848A
VectorStar™ Opto-Electronic Network Analyzers
70 kHz – 40, 70 GHz
850, 1310, 1550 nm Wavelengths
99 dB maximum N/A N/A -91 dBm minimum
MS46131A
MS46131A
Modular 1 port Vector Network Analyzer
1 MHz — 8 GHz
1 MHz — 20 GHz
1 MHz — 43.5 GHz
N/A 230 µs/point, typical 50 dB maximum N/A
MS46121B
1포트 USB 벡터 네트워크 분석기
40 MHz — 4 GHz
150 kHz — 6 GHz
N/A 120 µs/point, typical 42 dB, typical N/A
MS46122B
컴팩트 USB 벡터 네트워크 분석기
1 MHz — 8 GHz
1 MHz — 20 GHz
1 MHz — 43.5 GHz
100 dB maximum 130 µs/point, typical 50 dB maximum N/A
MS46322B
Economy 벡터 네트워크 분석기
1 MHz — 8 GHz
1 MHz — 20 GHz
1 MHz — 43.5 GHz
100 dB maximum 130 µs/point, typical 50 dB maximum N/A
MS46522B
MS46522B
ShockLine™ 2-포트 Performance VNA
50 kHz — 8.5 GHz
50 kHz — 20 GHz
50 kHz — 43.5 GHz
55 GHz — 92 GHz
최대 140 dB 30 μsec/포인트 50 dB maximum 해당 없음
MS46524B
MS46524B
ShockLine™ 4-포트 Performance VNA
50 kHz — 8.5 GHz
50 kHz — 20 GHz
50 kHz — 43.5 GHz
최대 140 dB 30 μsec/포인트 50 dB maximum 해당 없음
RF VectorStar 제품군,µW, mmW VNA MS4640B 시리즈
MS4640B Series
RF VectorStar 제품군,µW, mmW VNA
70kHz — 70GHz 142 dB maximum 20 μsec/point 50 dB maximum -129 dBm minimum
ME7838A4
ME7838A4
VectorStar 4 포트 광대역 VNA ME7838E4/A4/D4
70 kHz — 110/125 GHz 최대 123 dB 30 μsec/포인트 최대 40 dB 최소 -113 dBm
VectorStar Broadband VNA ME7838A
ME7838A/E/D
VectorStar Broadband VNA
70 kHz — 110 GHz
70 kHz — 110/125 GHz
70 kHz — 145 GHz
70 kHz - 220/226 GHz

mmWave Bands
170 GHz to 1.1 THz
124 dB max
124 dB max
125 dB max
120 dB max
100 dB max
30 μsec/point 40 dB max
40 dB max
40 dB max
40 dB max
30 dB max
-114 dBm min
-114 dBm min
-114 dBm min
-119 dBm min
-100 dBm min
