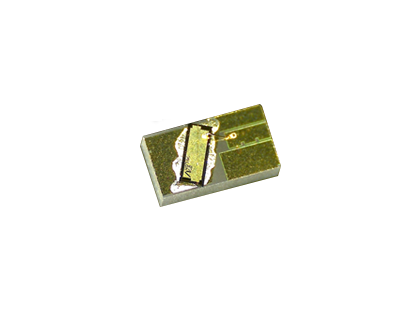

SOA (Semiconductor Optical Amplifiers)

Optical Devices for Communication

SOA (Semiconductor Optical Amplifier)
Semiconductor optical amplifiers (SOA) are suitable receiver amplifiers for 100GBASE-ER4, 100GBASE-ER4, 400GBASE-LR4, 400GBASE-LR8 and coherent type of optical transceivers.
overview

SOA (Semiconductor Optical Amplifiers)

Overview

SOA(반도체 광증폭기)는 빛을 증폭하는 반도체 소자입니다. 공진기 구조를 제거하기 위해 반도체 레이저의 양면에 반사 방지 처리가 적용되며 반도체 외부에서 빛이 들어오면 유도방출에 의해 빛이 증폭됩니다.

SOA는 광 신호를 증폭하는 데 사용됩니다. SOA는 데이터 센터 간 통신에 사용되는 광 트랜시버 모듈에 포함되어 전송 손실을 보상하기 위해 이더넷 통신에 사용되는 1.3 um 대역의 광 신호를 증폭합니다.

SOA schematic
SOA schematic

안리쓰는 15 dB 이상의 높은 광학 이득과 7 dB 이하의 낮은 잡음 지수를 갖는 SOA 모듈을 제공합니다. 편광 의존 이득도 1.5dB 이하로 사실상 문제없이 신호 증폭이 가능합니다. 이 모듈은 아이솔레이터와 TEC(Thermo-Electric Cooler)가 포함된 6핀 컴팩트 패키지로 CFP/CFP2에 장착할 수 있습니다.

또한 매우 높은 신뢰성을 위해 Telcordia GR-468-CORE와 RoHS 가이드를 준수합니다.

Amplification Wavelength Characteristics
Amplification Wavelength Characteristics

Amplification Current Characteristics
증폭 전류 특성

arrow-to-top

기능

SOA

  • 광 이득: 15 dB 이상(핀 = -25 dBm, 120 mA)
  • 편광 의존 이득: 1.5 dB 이하
  • 파장 범위: 1,294~1,311 nm
  • 포화 전력: 7 dBm(일반)
  • 노이즈 피겨(Noise Figure): 7 dB(일반)
  • 6핀 소형 패키지
arrow-to-top

애플리케이션

100GBASE-ER4

최근 몇 년 동안 데이터 센터 내 및 데이터 센터 간의 통신이 크게 증가했으며 IEEE802.3ba로 표준화된 이더넷이 이러한 통신에 사용됩니다. 100GBASE-LR4/ER4는 1.3 μm 대역에서 파장 분산(λ0: 1,294.53 to 1,296.59 nm, λ1: 1,299.02 to 1,301.09 nm, λ2: 1,303.54 to 1,305.63 nm, and λ3: 1,308.09 to 1,310.19 nm)이 적은 4개의 파장을 사용하여 단일 모드 광섬유로 전송하기 위해 레이저 광에 파장 다중화를 수행합니다. LR4의 전송 거리가 10 km이므로 수신기에 증폭기가 필요하지 않습니다. 한편, ER4는 장거리 통신을 위한 40 km의 전송 거리를 가지므로, 전송 손실을 보상하기 위해 SOA가 광수신기에 포함됩니다.

Schematic of Communication between Data Centers
데이터 센터 간 통신 체계 개략도

Schematic of Communication between Data Centers
IMT2000 3GPP - 100GBASE-ER4 통신에서의 전송손실 보상 개략도


Various Optical Amplifiers (EDFA, FRA, and SOA) >

Lineup
Model Name Model Number Package Optical Gain Polarization Dependent Gain
1.3μm SOA Module AA3F215CApdf 6-pin compact package ≥15 dB ≤1.5 dB
1.3μm SOA (Chip Carrier Type) AA3T115CYpdf Chip Carrier Type Typ. 18 dB Typ. 1.5 dB
Library

White Paper: Semiconductor Optical Amplifier (SOA)

Download here
