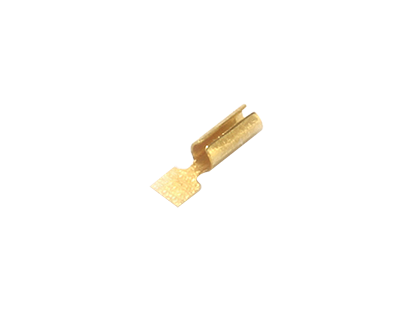

K110-3-R stress relief contact

응력 제거 접촉

K110-3-R
Overview

Stress relief contacts (also known as sliding contacts) are designed to simplify connection to the K100 and K100B bead pins. In use, the installer slides the contact over the bead pin and then attaches the tab to the circuit trace.

K110-3-R is designed to use with a 0.41 mm or larger, microstrip trace on Duroid®.

The installation note for K110-3 shows how to make connection using gap welding, wire bonding or soldering.

Anritsu sells a step drill, 01-108 which allows a machinist to create all the required concentric holes for bead installation using only one tool.

® Duroid is a registered trademark of Rogers Corporation

Note: K110-3-10-R contacts are sold in multiples of 10 and should be ordered by customers who require 100 or more contacts delivered all in packages of 10. Customers who require 90 or less contacts in packages of 10 should order the K110-3-R part number.

  • 온도 변화, 충격 및 진동으로부터 회로를 보호할 수 있는 응력 제거 기능을 지원합니다.
  • 솔더링 없이도 0.30mm 핀과의 고품질 마이크로파 연결 기능을 지원합니다.
  • 최대 40GHz까지 K Connector에서 사용할 수 있도록 설계되어 있습니다.
사양

K110-3의 후속 제품 K110-3-R

K110-3-R은 RoHS 규정을 준수하며, EU 지침 2002/95/EC에 따라 최대허용농도(MCV) 미만의 납, 수은, 카드뮴, 6가 크롬, PBB 및 PBDE가 포함되어 있습니다. 다음 RoHS 예외조항이 적용됩니다. 중량 기준으로 최대 4%(40000PPM)의 납을 함유한 구리에서 합금원소로서 납.

"-R" 버전에 함유된 모든 물질은 폐기된 부품에 함유된 물질과 동일합니다. RoHS 규정 준수를 명시하기 위해 접미사 "-R"만 추가되었습니다.
