MP2110Aアプリケーション

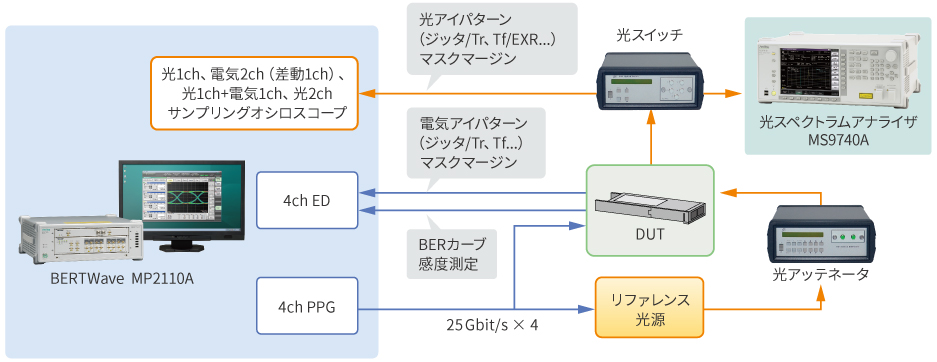

マルチチャネル光モジュール評価

マルチチャネル光モジュール評価

  • Tx/Rx信号のマスクマージン試験
  • Rx信号のアイパターン解析(ジッタ、Tr/Tfなど)
  • Tx信号のアイパターン解析(ジッタ、Tr/Tf、消光比など)
  • Rx信号の受信感度試験(BER測定)

測定コストの効率化

BERTWave MP2110Aは、1台でBER測定とアイパターン解析を同時に実施できるため、BERTとサンプリングオシロスコープを個別に揃える必要がなく投資費用の削減に貢献します。また、BERTを最大4ch、サンプリングオシロスコープの光チャネルを最大2chまで拡張でき、さらに、光モジュールの受信側のBER測定と送信側の光波形を同時に測定できるため、マルチチャネル光モジュールの測定時間を最大約65%短縮できます。

Tx/Rx信号のマスクマージン試験、Rx信号のアイパターン解析(ジッタ、Tr/Tfなど)、Tx信号のアイパターン解析(ジッタ、Tr/Tf、消光比など)

BERTWave MP2110Aは最大250 ksamples/sの高速サンプリングを実現し、さらに自動マスクマージン測定機能を標準で搭載しているため、短時間でのマスクマージン試験ができます。

Rx信号の受信感度試験(BER測定)

BERTWave MP2110AのBERTは、600 fs rms(代表値)の低データジッタを実現したPPGと25mV(代表値)の高感度EDが実装されます。このEDの性能により、伝送路を通過し振幅が小さくなった信号に対してもBER測定ができ、歩留まり改善に貢献します。

TOSA/ROSA評価

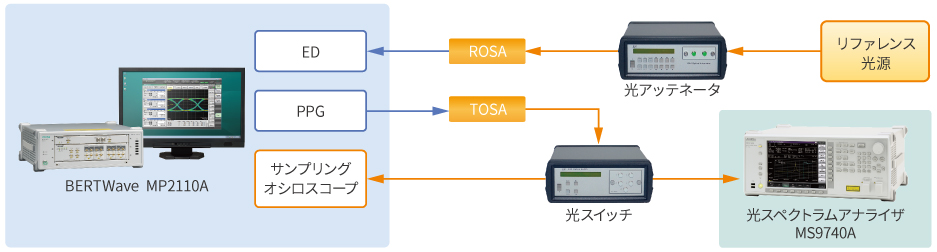

TOSA/ROSA評価

  • Tx/Rx信号のマスクマージン試験
  • Rx信号のアイパターン解析(ジッタ、Tr/Tfなど)
  • Rx信号の受信感度試験(BER測定)

測定コストの効率化

BERTWave MP2110Aは、1台でBER測定とアイパターン解析を同時に実施できるため、BERTとサンプリングオシロスコープを個別に揃える必要がなく投資費用の削減に貢献し、さらに一体型になったことにより、送受同時測定が可能となり、測定時間を50%以上削減できます。

Tx/Rx信号のマスクマージン試験、Rx信号のアイパターン解析(ジッタ、Tr/Tfなど)、Tx信号のアイパターン解析(ジッタ、Tr/Tf、消光比など)

BERTWave MP2110Aは最大250 ksamples/sの高速サンプリングを実現し、さらに自動マスクマージン測定機能を標準で搭載しているため、短時間でのマスクマージン試験ができます。

Rx信号の受信感度試験(BER測定)

BERTWave MP2110AのBERTは、600 fs rms(代表値)の低データジッタを実現したPPGと25mV(代表値)の高感度EDが実装されます。このEDの性能により、伝送路を通過し振幅が小さくなった信号に対してもBER測定ができ、歩留まり改善に貢献します。

Active Optical Cable(AOC)、Direct Attach Cable(DAC)評価

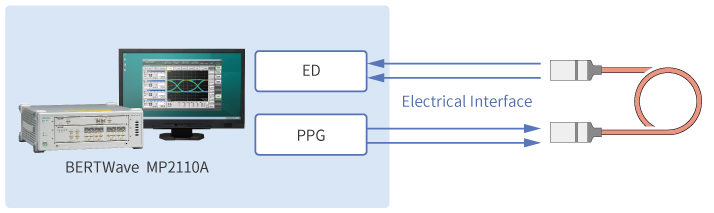

Active Optical Cable(AOC)、Direct Attach Cable(DAC)評価

  • 4ch同時BER測定(クロストーク試験)
  • 差動電気信号のアイパターン解析

4ch同時BER測定(クロストーク試験)

BERTWaveシリーズのBERTは最大4chまで拡張することができるため、高速化、マルチレーン化の進むAOCやDACの送受同時測定やクロストーク干渉を1台の測定器で確認ができます。また、サンプリングオシロスコープオプションを搭載することにより、送信信号のアイパターン解析ができます。

十分なBERT性能

BERTWave MP2110AのBERTは、600 fs rms(代表値)の低データジッタを実現したPPGと25 mV(代表値)の高感度EDが実装されます。このPPG性能により、光モジュール/デバイスは、被測定物の特性に近い信号を送信できます。またEDは、伝送路を通過し振幅が小さくなった信号に対してもBER測定ができます。

差動性能電気信号の高速アイパターン/自動マスクマージン試験

オプション021を搭載することにより、差動の電気信号のアイパターン解析を行うことができます。また、BERTWave MP2110Aは、最大250 ksamples/sの高速サンプリングを実現し、さらに自動マスクマージン測定機能を標準で搭載しているため、短時間でのマスクマージン試験ができます。
