高速・高感度・低ジッタで、光モジュール評価をトータルサポート

=サンプリングオシロスコープとBERTによる高速測定でタクトタイムを改善=

高感度で高速なサンプリングオシロスコープ・高品質出力波形のPPG・高入力感度EDで、光モジュール評価を1台の測定器でトータルサポート

BERTWave MP2110A 3分3秒 音声あり
BERTWave™ MP2110Aの「高い拡張性」、「サンプリングオシロスコープ」、「BERT」、「簡単操作」について動画で紹介しています。
  • 250 ksamples/s約5秒で1Mサンプル取得を実現
  • 感度 -15 dBm光スイッチなどの周辺機器により減衰した光信号に対しても測定可能
  • Low CostBERTとサンプリングオシロスコープを一体化したことにより設備投資金額を削減可能
  • All In One最大4ch 28.2 Gbit/s BERT 最大2ch 光サンプリングオシロスコープを1台に搭載

BERTとサンプリングオシロスコープを一体化

BER測定結果とアイパターンを同時に表示できるため、マルチチャネル光モジュール/デバイスの評価に必要となる全ての測定結果を一目で確認できます。

  • All In One:BERTとサンプリングオシロスコープを1台に同時搭載可能
  • 必要に応じてBERT、Scopeのオプションを柔軟に選択・後付可能

BERTとサンプリングオシロスコープの測定結果画面:BER測定、アイパターン

光モジュールを簡単評価

直感的で簡潔なGUIによる設定操作と結果の一括表示により、光モジュール評価を容易にします。

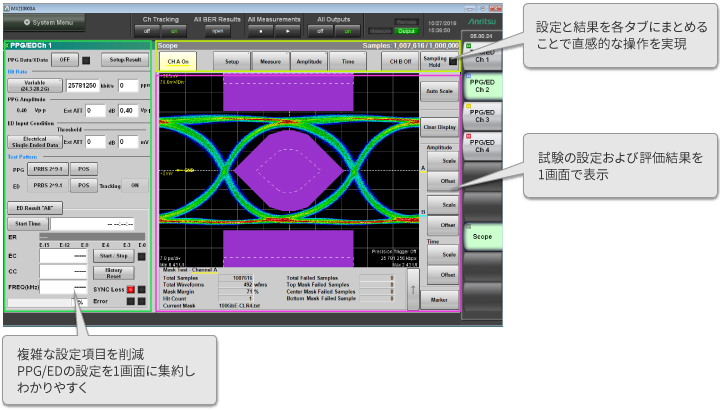

GUIによる設定操作と結果画面

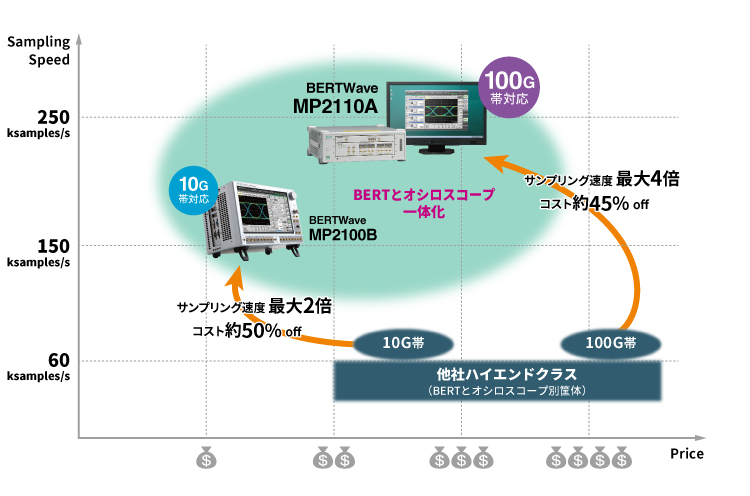

BERTとサンプリングオシロスコープによるポジショニング

BERTとサンプリングオシロスコープによるポジショニング

光モジュールおよびデバイスのBER性能とアイパターンを評価するために必要な機能を1台にまとめたのが、BERTWaveシリーズ MP2110A/MP2100Bです。従来機種と異なり、1筐体で必要な測定を高速に実施できますので、設備費/生産コスト/スペースコストなどの各種コストダウンに貢献できます。製品開発から新規ライン増設まで、ぜひご検討ください。

サンプリングオシロスコープ性能

サンプリングオシロスコープは生産効率を改善できる以下のような特長があります。

  1. サンプリング速度が速いため、測定スループット向上が実現できる
  2. 測定結果取得時間が短いため、調整時間を短縮できる
  3. 高感度O/E採用により、歩留り向上が期待できる

また、オプション追加でPAM4解析、NRZ Jitter解析、CRU内蔵ができます。
詳細はこちらを参照ください。

BERT性能

広帯域な動作周波数

BERTWave MP2110AのBERTは、標準で24.3 Gbit/s~28.2 Gbit/sのビットレートで動作します。オプションを搭載することにより、9.5 Gbit/s~14.2 Gbit/sまでのビットレートに対応できるため、10GbEや100GbEなどのさまざまなアプリケーションで使用できます。

  • 動作周波数(24.3 Gbit/s~28.2 Gbit/s、9.5 Gbit/s~14.2 Gbit/s(オプション))
  • 入力感度 25mV(代表値)のEDによりDUTを通過し振幅が低下した信号のBER測定が可能
  • 1ch/2ch/4chのオプションから必要なチャネル数を選択可能
  • 600 fs rmsの低ジッタPPGにより、より正確なDUTの性能を測定可能

PPG/ED対応ビットレートとアプリケーション例

低ジッタと高感度EDの評価画面

また、PPGは600 fs rms(代表値)の低データジッタを実現しており、光モジュール/デバイスなどの被測定物の特性を高精度に測定できます。そして入力感度が25 mV(代表値)のEDは伝送損失により振幅が小さくなった信号のBER測定ができるため、被測定物の歩留まり改善に貢献します。

PPGの代表波形

PPG代表波形

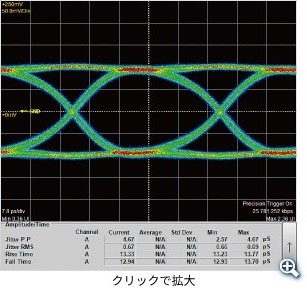

25.78125 Gbit/s Electrical Loop-back波形(PRBS 31、Amplitude 200mV、高精度トリガオプション使用時)

BERTWave MP2110Aについてさらに詳しく

資料ダウンロード
