Sパラメータ測定


Sパラメータ測定


ベクトルネットワークアナライザ MS464xAシリーズは、最大70kHzから70GHzまでを高速に掃引してSパラメータを測定する能力を有しています。今まで一度では解析出来なかった、DC領域に近接した低い周波数からマイクロ波・ミリ波の70GHzまでの高速解析が可能になります。




ソリューションの特長
  • 周波数範囲70kHz~70GHzの広帯域
  • 最大140 dBの優れたダイナミックレンジ
  • シンセサイズド掃引で、20μ秒/点以下の測定スピード
  • +13 dBmまで利用可能な高い出力パワー
  • 高いレシーバ圧縮レベル: 70 GHzで+15 dBmまで
  • S2P、S4P、M2P等多種のデータ保存フォーマット
  • MN469xBは、1ポイントあたり30μsという高速掃引が可能
  • MN469xBは、外部テストセットのためMS4640Aに追加するだけで
    簡単にシステムアップ可能
  • MN469xBは、バイアスティを内蔵

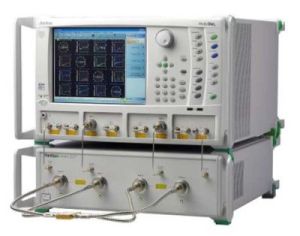

 ベクトルネットワークアナライザ MS4640Aシリーズ

4ポートテストセットのMN469xBシリーズ



モジュール、パッケージ品 同軸コネクタが付いている場合

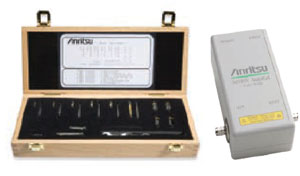

 3671xテストポートケーブル 365x同軸校正キット


チップ、ウェハー上のDUTの場合


プローブステーション





基板状のDUT  コネクタが付いていない場合


3680 UTF
マイクロストリップライン校正キット

ベクトルネットワークアナライザ MS4640A シリーズ の製品情報はこちら
