Sパラメータ測定、タイムドメイン解析に小型で低価格なベクトルネットワークアナライザ(VNA)

必要以上に高価で高機能なVNAはもういらない。

SHOCKLINE_logo

ShockLine™シリーズ ベクトルネットワークアナライザは、RF/マイクロ波からミリ波コンポーネント、デバイスのSパラメータ測定、タイムドメイン解析を小型、低価格でさまざまなラインナップを取りそろえる製品です。製造ライン、開発、教育用途に最適なベクトルネットワークアナライザです。

【デモ機貸出のご案内】
まずはお手軽トライアル。1ポートネットアナ
購入前に検証いただくため、1ポートネットアナのデモ機無料貸出のご案内をしています。
【資料ダウンロード】
パッシブデバイス測定におけるネットアナの選択「前編」
『パッシブデバイス測定におけるネットアナの選択 ~前編~』
アンテナやフィルタ、ミリ波帯デバイスなど、それぞれのパッシブデバイスに適したネットワークアナライザを選定するポイントを、わかりやすく紹介しています。

製品ラインナップ

製品ラインナップ HTML HTML



ShockLineシリーズ製品ラインナップ



ShockLine™シリーズの特長

ディスプレイやキーボードをオプションとし、従来のベクトルネットワークアナライザに比べ大幅な低コスト化を実現

RF/マイクロ波からミリ波コンポーネント、デバイス評価の最低限の機能に特化し、低コストを実現。



設置場所を選ばない小型ボディで、生産ラインや研究施設への導入が容易

小型、軽量持ち運びや限られた実験スペースに最適です。

HTML HTML HTML



Sパラメータ、タイムドメイン機能に絞り込んだ製品をラインナップ

  • 1portタイプから4portタイプまで多彩な製品ラインナップ
  • 最大周波数範囲
    43.5 GHz (MS46122Bシリーズ/MS46322Bシリーズ/MS46522Bシリーズ/MS46524Bシリーズ)
    55 GHz~92 GHz(MS46522Bシリーズ オプション082)
  • オプションにてタイムドメイン機能を追加可能



優れたダイナミックレンジ

システムダイナミックレンジ

  • MS46122Bシリーズ/MS46322Bシリーズ:100 dB @ 40 GHz
  • MS46522Bシリーズ/MS46524Bシリーズ:140 dB @ 2GHz、117 dB @ 20 GHz、120 dB @ 40 GHz
フィルタなどの非常に大きな減衰量の測定に有効です。



高速な測定速度

掃引速度
  • MS46121Bシリーズ:120 µs/point
  • MS46122Bシリーズ、MS46322Bシリーズ:130 µs/point
  • MS46522Bシリーズ、MS46524Bシリーズ:30 µs/point
高速掃引により、試験時間を短縮し最大のスループットを得られます。



同時掃引機能(MS46522Bシリーズ/MS46524Bシリーズ:8.5 GHzモデルのみ)

  • 4つの独立した信号源と8個の受信機を使用する、最新のアーキテクチャを搭載
  • 同時掃引という独自の掃引機能 1回の掃引で順方向と逆方向のSパラメータを同時に測定
  • 2ポートで2倍、4ポートで4倍の高速性を実現(当社比)
figs-07



製品ラインナップ

① エコノミーシリーズ

画面と操作パネルを外付け可能(MS46322Bシリーズ)

MS46322B
別売の外部モニターとキーボードおよびマウスを接続可能



外部PCで制御(USB経由)(MS46121Bシリーズ/MS46122Bシリーズ)
figs-03-3.jpg 1ポートUSBベクトルネットワークアナライザ MS46121B コンパクトUSBベクトルネットワークアナライザ MS46122B
ShockLine™ファミリーと同じグラフィカル・ユーザ・インタフェース(GUI)を持つソフトウェアにより制御します



① エコノミーシリーズの新機能

ワイヤレス伝送装置の効率(kQ、ηmax)測定機能

economy-wireless-2

特長:

  • sパラメータと効率の同時測定
  • 結合方式にとらわれない測定
  • リアルタイムで伝送路の調整が可能
  • kQ特性とηmaxを同時に表示可能
  • 広帯域の測定が可能
economy-wireless-screen

E/O O/Eデバイス測定機能

VNAとの接続図

特長:

  • 高速かつ高確度なオプトエレクトロニクス測定
  • NISTによる70 GHzまでの特性化
  • 温度ドリフトを除去するための安定化回路を内蔵
  • 高い直線性:線形動作上限光入力パワー+6 dBm
  • 高い応答性:0.7 A/W(代表値)





② パフォーマンスシリーズ

画面と操作パネルを外付け可能(MS46522Bシリーズ/MS46524Bシリーズ)

ms46522b-ms46524b ベクトルネットワークアナライザ MS46522B ベクトルネットワークアナライザ MS46524B
別売の外部モニターとキーボードおよびマウスを接続可能



E-バンド帯をカバーする、今までにない低コストバンデット・ミリ波測定機能

ms46522b-082
55 GHz~92 GHz E-band周波数帯を1筐体でカバー
  • 取扱い易い 小型ミリ波モジュール
  • 一体型の試験システムで誤接続によるエラーを排除、取扱いを容易にし機器の信頼性が増加



② パフォーマンスシリーズの新機能【SI測定機能】

新オプション022 アドバンスドタイムドメイン機能にてSI測定が可能になります。

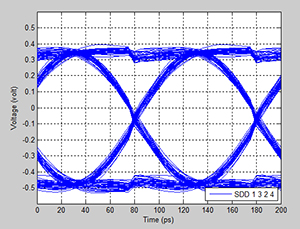

performance-screen1
アイダイアグラム測定
  performance-screen2
SIアプリケーションメニュー

特長:

  • アイダイアグラム測定(NRZ、PAM-4)
  • Touchstone (.SnP) ファイルの結合が可能
  • Sパラメータデータより、TDT、TDR、Skew解析が可能
  • ディエンベディング機能を標準搭載
  • 多様なSIアプリケーションを一つのメニューより選択可能
  • 簡単なアプリケーションメニュー構造



アプリケーションと対応機種

アプリケーション 1-port USB VNA
MS46121B
2-port VNA
MS46122B/MS46322B
2-port VNA
MS46522B
4-port VNA
MS46524B
アンテナ試験
・反射減衰量・帯域幅・インピーダンス
コネクタ/ケーブル試験
・挿入損失・位相・反射減衰量

VNA
(オプション021) 2台で
S21(振幅のみ)可能
差動高速伝送路/コネクタ試験
・挿入損失・クロストーク・反射減衰量
×
SDD(反射)のみ

SDD(反射)のみ
RF/マイクロ波
パッシブコンポーネント試験
・フィルタ、カップラ、
・ディプレクサ、サーキュレータ
×
多ポート、差動コンポーネント試験 × × ×
アクティブデバイス試験
・パワーアンプ
× *2 *1
パワー掃引機能
あり
*1
パワー掃引機能
あり
TDR測定
(オプション 002 タイムドメイン)

S11(シングルエンド)
のみ

S11、S22、SDD
(差動)

S11、S22、SDD
(差動)

S11、S22、S33、S44、
SD1D1、SD2D2
(差動)
シングルインテグリティ解析
(オプション 002)
× ×
ケーブル障害検出
(オプション 002 タイムドメイン)

(標準)
材料測定アプリ
(キーコム社:測定治具+解析ソフトに対応)
ワイヤレス電力/伝送アプリ
(kQ積、ηmax測定)
×
変調器(E/O)、受光器(O/E)アプリ ×

*1:オプションでバイアスティー、ダイレクトアクセスループの追加が可能
*2:Lowパワー設定で小信号での特製評価は可能
