Wi-SUN プロトコルモニタソフトウェア


Wi-SUN対応モジュール間の無線領域での通信トラブルを解析

異なるメーカー間の無線領域でのプロトコル解析をサポート

シグナルアナライザ MS2830Aは、通信中のデバイスの無線信号(IEEE802.15.4g/e GFSK方式)をI/Qデータ(デジタイズファイル)として記録し、Wi-SUN プロトコルモニタソフトウェアをインストールしたPCで解析することにより「フレームフォーマット(PHY層/MAC層)」、「送信タイミング」などを確認できます。
Wi-SUN プロトコルモニタソフトウェアは、Wi-SUN用Wireshark Dissector(翻訳辞書)を搭載し、Wi-SUNプロトコルの詳細内容を確認できます。
また、異なるメーカのデバイス間の通信状態を確認することにより通信トラブルの解決をサポートします。

wi-sun_protocol_monitor_fig1




IEEE802.15.4g/e(GFSK)方式信号の解析機能を提供

GreenDot.jpg 物理層フレームデータのバイナリ表示(Preamble、SFD)

GreenDot.jpg MAC層フレームデータのヘッダ解析表示

GreenDot.jpg FCS32対応

GreenDot.jpg RF解析表示(送信タイミング、送信電力、時間 対 振幅のグラフ)

GreenDot.jpg I/QデータをWireshark用キャプチャファイル(PCAP形式)へコンバート



Wi-SUN プロトコルモニタソフトウェア 画面例

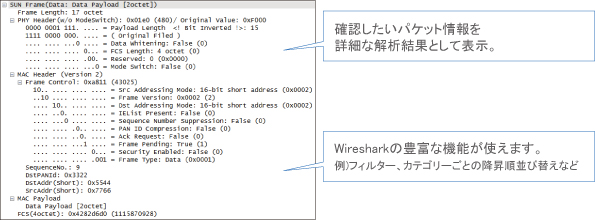

Wireshark 画面例
PCAP形式ファイルを作成しWiresharkで解析できます。

No. 部品名(Wiresharkにおける名称) 機能名称 概要
Green1.gif メニューバー(Menu Bar) メニュー 各機能へのアクセス手段を提供します。
Green2.gif ダイアログバー
(Dialog Bar)
ダイアログ
メニュー
表示フィルタなどの一部の機能について設定手段を提供します。
Green3.gif パケットリストペイン
(Packet List Pane)
時系列
表示
受信フレームを1行単位で時系列順に逐次表示する領域です。
任意の列項目で並び替えできます。
Green4.gif パケットディテイルペイン
(Packet Details Pane)
詳細
デコード
表示
Green3-s2.gifで選択中のフレームの詳細をツリー形式で表示する領域です。
モーダレスダイアログとして画面から切り離しできます(Green5-s2.gifも一緒に切り離しできます)。
Green5.gif パケットバイトペイン
(Packet Bytes Pane)
ダンプ表示 Green3-s2.gifで選択中のフレームのデータダンプを表示する領域です。
Green4-s2.gifでツリーノードが選択中の場合、対応するプロトコルフィールドが反転表示になります(ノードにフィルタ未設定時は反転しません。と一緒にモーダレスダイアログで切り離しできます)。



構成例

形名
品名
備考
MX705110A Wi-SUNプロトコルモニタ ソフトウェア
MS2830A シグナルアナライザ
