Wi-SUN プロトコルテストシステム


Wi-SUN対応デバイス・モジュールのプロトコル試験に対応

プロトコル試験と報告書作成を自動実行

Wi-SUN Allianceで規定されているMAC層およびECHONET Profile Interface層のプロトコル試験を行えます。
各試験項目のシナリオを実行することで試験を実現します。
高度なプロトコル解析ソリューションを実現する高機能・高性能なWi-SUNプロトコルテスタを受け継ぎつつ、テスト評価や対向機として使いやすいWi-SUNプロトコルテストユニットです。

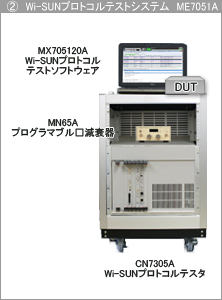

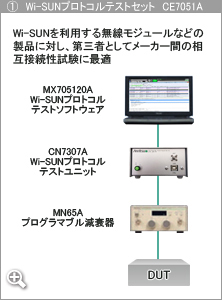

2種類(右図①、②)のテスト環境を提供いたします。①は「ECHINET Profileに特化したテスト環境」を、②は「Wi-SUN Allianceで提供される各種Profileに追従したテスト環境」を提供いたします。
Wi-SUNプロトコルテスタは、ハードウェアによる正確かつ高速な送受信を実現し、詳細なPHY層の情報取得や、タイミング時間の測定ができます。
Wi-SUNプロトコルテストソフトウェアは、Wi-SUN MAC Conformanceテストを自動化し、結果を報告書として作成します。
さらに、Wi-SUNプロトコルテスタ CN7305AおよびWi-SUNプロトコルテストユニット CN7307Aを使用してWi-SUNプロトコル試験の結果表示や、試験中の通信パケットをリアルタイムに解析できます。





Wi-SUN Alliance準拠のプロトコル試験をサポート

Wi-SUN Allianceで規定されているMAC層およびECHONET Profile Interface層の試験を自動化するシステムです。

試験項目
「Wi-SUN MAC Conformance Test Suite Specification for Echonet Lite」

Section
Test Items
7.1 ED Scan
7.2 Active Scan with EBR command
7.3 Command Frame Reception
7.4 Data transmission
7.5 Data Reception
7.6 Security



試験項目
「Wi-SUN Echonet Profile Interface Conformance Test Suite Specification」
「Wi-SUN Echonet Profile Interface Conformance Test Suite Specification – Amendment on Single-Hop HAN」

Section
Test Items
6.2 Adaptation layer Test Cases
6.3 Network layer Test Cases
6.4 Security configuration Test Cases※1
Security configuration Test Cases on single-hop smartmeter-HEMS network※2
6.5 Security configuration Test Cases※1
Security configuration Test Cases on single-hop home area network※2
※1:Wi-SUN Echonet Profile Interface Conformance Test Suite Specificationのみとなります。
※2:Wi-SUN Echonet Profile Interface Conformance Test Suite Specification – Amendment on Single-Hop HANのみとなります。


画面例


クリックで画面例を拡大



対応範囲

構成例

構成例(CE7051A)

wisun-protocol_fig5


 シグナルアナライザ MS2830Aについてさらに詳しく
   製品詳細ページを見る
   製品カタログを見る(PDFをダウンロード)
   製品紹介を見る(PDFをダウンロード)
   リーフレットを見る [920MHz帯テレメータ無線設備の評価試験に](PDFをダウンロード)



 Wi-SUN プロトコルテストシステム ME7051Aについてさらに詳しく
   製品詳細ページを見る



 Wi-SUN プロトコルテストセット CE7051Aについてさらに詳しく
   製品詳細ページを見る
