G3-PLC プロトコルテストセット

G3-PLCのL3/L4接続試験に貢献

G3-PLCのL3/L4接続試験を自動で実行

G3-PLC プロトコルテストユニットを使用することにより、HATS推進会議が定めるG3-PLC L3/L4相互接続試験の実施要領に基づいた試験を実施できます。
G3-PLC プロトコルテストユニット、および測定対象のデバイスを自動制御し、G3-PLC L3/L4接続試験ができます。また、PANコーディネータ/対向端末の切り替えができます。

  g3plc-protocol_fig1-2
HTML



 G3-PLC プロトコルテストユニットによる自動測定
制御PC上のソフトウェアに、試験内容、手順を記述したスクリプトファイル(試験手順シナリオ、ならびに通信手順シナリオ)を入れることで、複雑な通信機能制御を自動化し、簡単な操作で試験できます。複数の試験項目を連続で実行できるため、試験時間を短縮できます。

 G3-PLC デバイス間の通信をリアルタイムにモニタ
G3-PLC プロトコルモニタユニットを使用して、G3-PLC L3/L4相互接続試験の実施要領に沿ったプロトコルをリアルタイムにモニタできます。送信された信号をリアルタイムにモニタすることにより、MAC、6LowPAN、IPv6、UDPなどの上位レイヤを迅速に評価、検証できます。

 測定結果を報告書に出力
実行した試験の測定結果をExcelファイルに出力できます。すべての試験項目の測定データ、シーケンスを報告書として確認でき、試験結果の合否判定も出力します。また、各試験項目の測定結果を報告書としてデータ管理できます。



HATS推進会議 G3-PLC L3/L4相互接続試験の実施要領に準拠

試験項目
「G3-PLC L3/L4 相互接続試験実施要領-ANNEX」

Section
Test Items
2.1 ICMPv6 Echo Request and Reply
2.2 Reception of ICMPv6 Error Message
2.3 Transmission of ICMPv6 Error Messages
2.4 UDP transmission and reception

試験項目
「G3-PLC L3/L4 相互接続試験実施要領」

Section
Test Items
4-8-1. ICMPv6 Informational Message相互接続試験
4-8-2. Unicast相互接続試験
4-8-3. Multicast相互接続試験


対応範囲

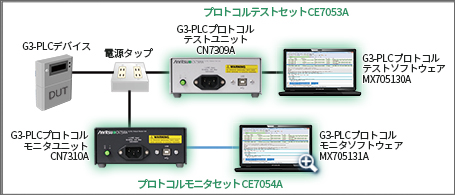

構成例

g3plc-protocol_fig3


 シグナルアナライザ MS2830Aについてさらに詳しく
   製品詳細ページを見る
   製品カタログを見る(PDFをダウンロード)
   製品紹介を見る(PDFをダウンロード)
   リーフレットを見る [920MHz帯テレメータ無線設備の評価試験に](PDFをダウンロード)
