InfiniBand FDR(14G)/EDR(26G) AOCの評価

InfiniBand FDR(14G)/EDR(26G)AOCの評価
--- InfiniBand EDR (26G) / Active Optical Cable (AOC) ---


InfiniBand FDR(14G)/EDR(26G)AOCの評価

≪InfiniBand FDR(14G)/EDR(26G)AOCの評価≫



- 8ch(4ch双方向)のBER測定  ⇒  最大8chの同時測定による効率化、高感度EDによる、低振幅信号のBER測定
- クロストークによるBERの劣化評価  ⇒  可変 Delay、CH Sync、可変Amplitude
- 内部CDRのジッタ耐力評価  ⇒  SJ/RJ/BUJジッタトレランス試験
- 出力波形品質評価  ⇒  TJ/DJ/RJ/Bathtub Jitter EYE Diagram(BER等高線 Mask)解析

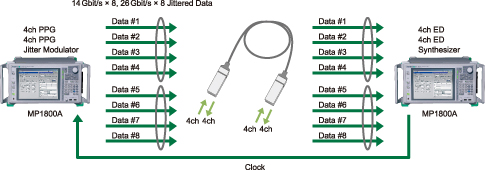

8チャネル(4チャネル双方向)同時測定

InfiniBandなどで採用されるQSFPタイプのActive Optical Cable(AOC)は、4ch双方向伝送により、合計8チャネルの同時伝送が行われます。MP1800Aは、最大8チャネル(PPG 8ch、ED 8ch、またはPPG 4ch + ED 4ch)を1筐体に同時実装でき、2台のMP1800Aを使用することにより、全チャネルを同時に測定でき、優れたパフォーマンスと測定時間の短縮を両立します。

クロストークの影響確認

20Gbit/sクラスの信号を処理するためには、論理検証だけでなく、実機検証が必要となります。MP1800Aは、パターン同期、各チャネル独立位相可変を実現しているため、AOCのクロストークの影響などを容易に実機検証できます。

ジッタトレランス試験

MU181500B ジッタ変調源は、32Gbit/sまでのSJ(2種類同時)、RJ、BUJ、SSCをすべて同時に付加できるため、さまざまな規格に対応したジッタトレランス試験ができます。データセンタで使用されるAOCは、低消費電力化のため、入出力振幅の低レベル化が進んでいます。MU183040B 高感度EDは、高入力感度により、低振幅、低Eye Openingのデータ信号を受信でき、1秒以下のAuto Adjustにより測定時間の短縮を実現します。また、クロックリカバリオプションの搭載により、測定系を簡素化し、容易なジッタトレランス試験を可能とします。

バスタブジッタ、アイダイヤグラム解析

EDに標準搭載のClock Delay機能により、バスタブジッタ解析(TJ、RJ、DJ分離)ができます。位相に対するビットエラーレートの変化から、短時間の測定で1E-12、1E-15などの低ビット誤り率も予測できます。

SJ、RJ、BUJ、SSC、Half Period Jitter(F/2ジッタ)などの多彩なジッタ発生

MU181500B ジッタ変調源は、最大2000UI、ジッタ周波数250MHzにおいて、1UIの大振幅SJを発生でき、十分なマージンを持ってレシーバのジッタトレランスが試験できます。また、ジッタ変調がOFFの時だけでなく、ジッタ変調がONで、0UI設定した時においても、残留ジッタは、275fs rms(nominal)*と極めて少なく、低ジッタ振幅から正確な測定ができます。大振幅SJ、低残留ジッタの実現と優れたジッタトランスペアレント性により、高精度なジッタトレランス試験ができます。さらに、2トーンに対応したSJと、その他のRJ、BUJ、SSCを同時に付加できるため、さまざまな規格のジッタトレランス試験に対応できます。また、MX181500A ジッタ/ノイズトレランステストソフトウェアは、多くのマスクテーブルに標準で対応しており、さらに新しい次世代規格に対しても柔軟に対応するため、簡単にマスクテーブルを編集できます。
* スペクトラムアナライザを使用して、1010の繰り返し信号のPhase Noiseを測定した場合の実測値。

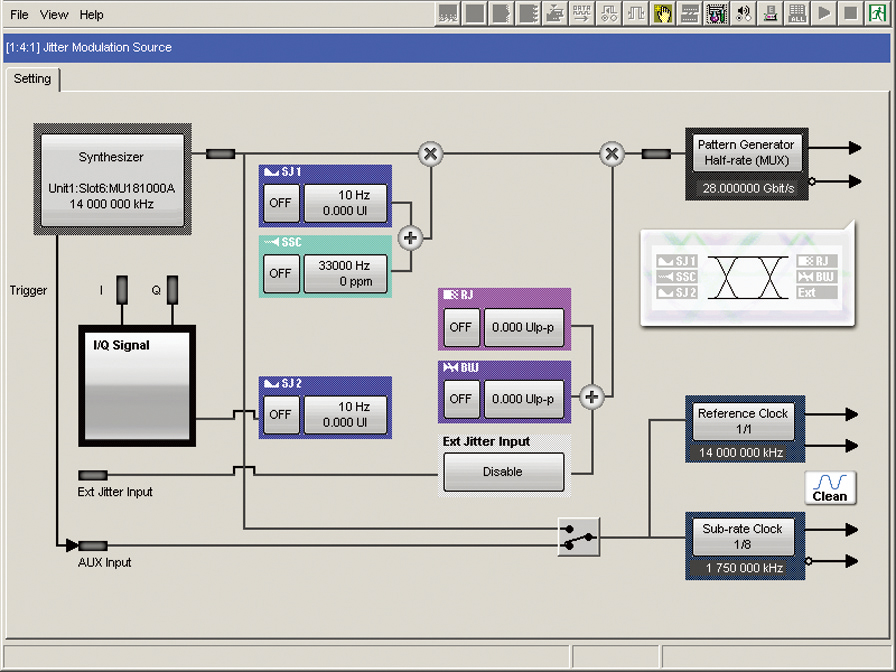

MU181500B ジッタ変調源設定画面
MU181500B
ジッタ変調源設定画面

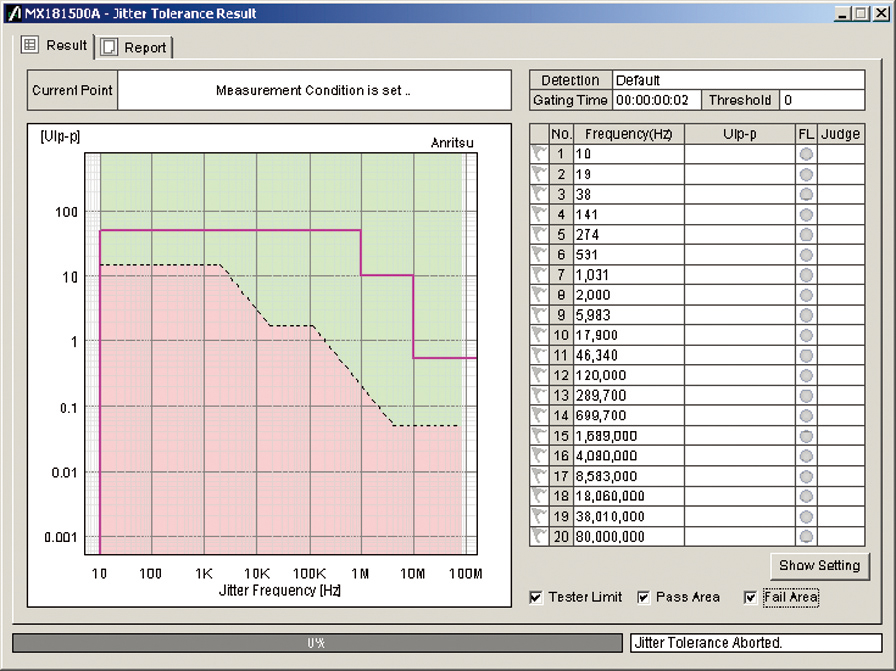

  MX181500A ジッタ/ノイズトレランス テストソフトウェア設定画面
MX181500A
ジッタ/ノイズトレランス テストソフトウェア設定画面

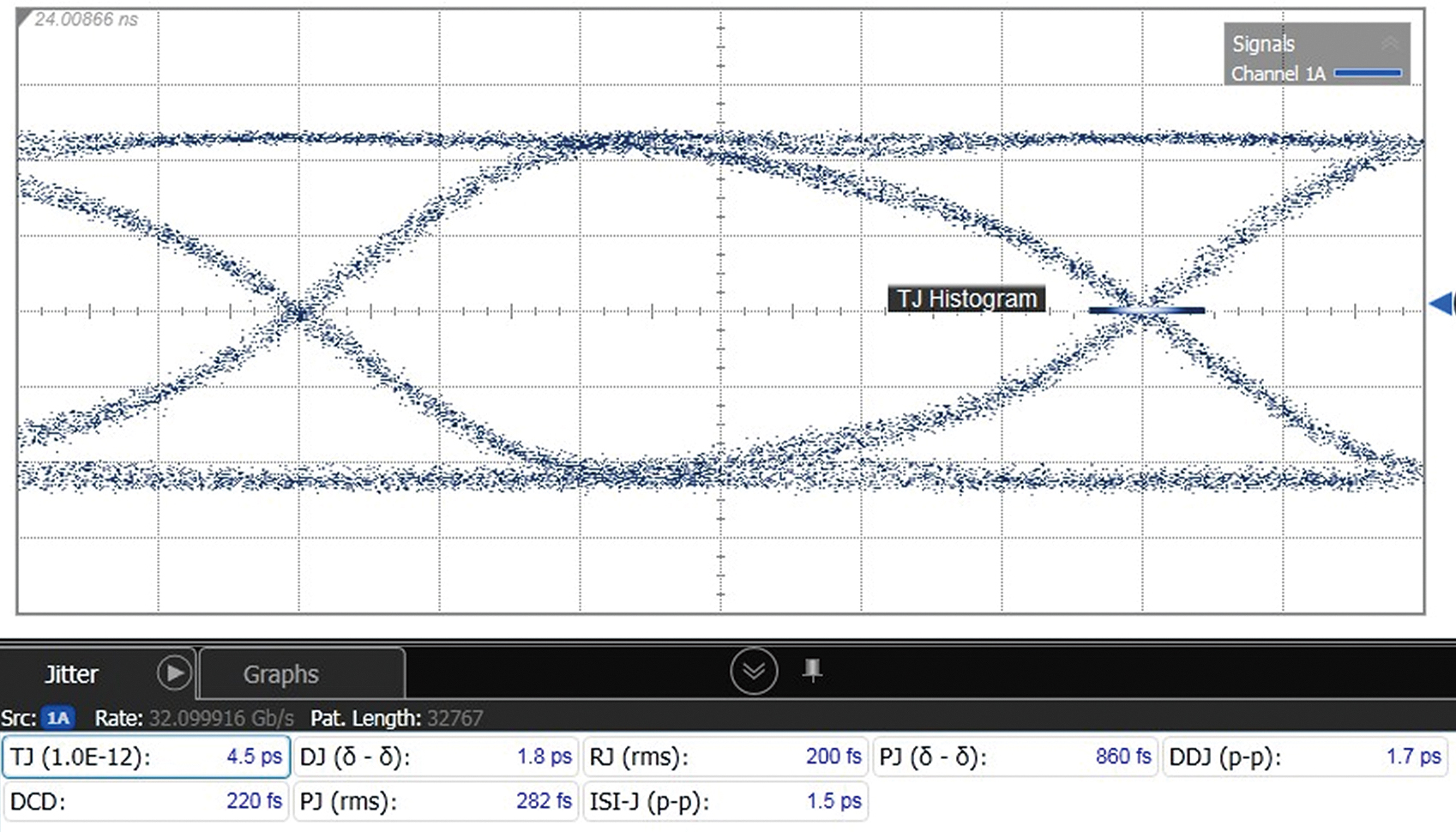

  28Gbit/s、PPG残留ジッタ(50GHz帯域、残留ジッタ<100fsのサンプリングスコープ使用時)
28 Gbit/s、PPG残留ジッタ
(50 GHz帯域、残留ジッタ<100 fsのサンプリングスコープ使用時)

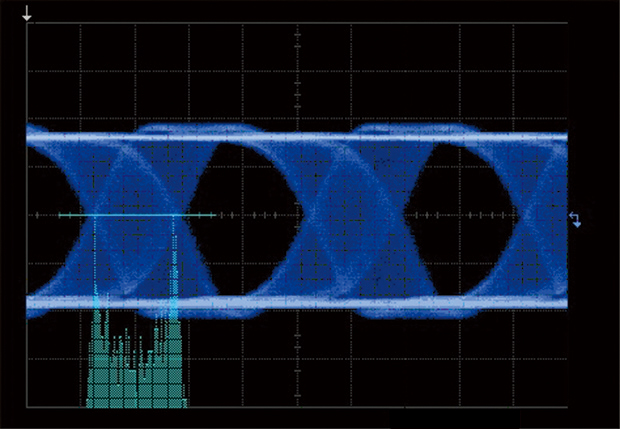

正弦波ジッタ(SJ)
正弦波ジッタ(SJ)

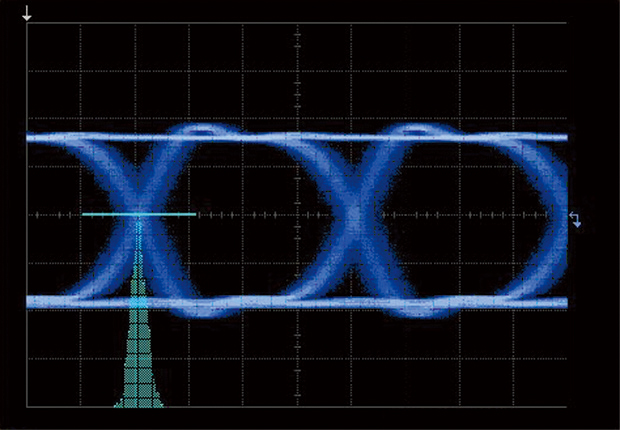

  ランダムジッタ(RJ)
ランダムジッタ(RJ)

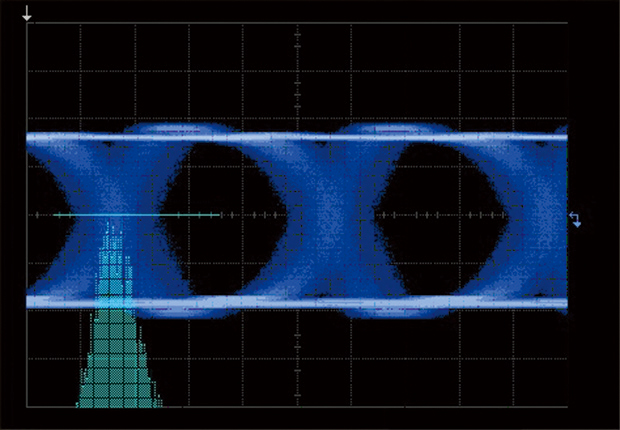

  有界非相関ジッタ(BUJ)
有界非相関ジッタ(BUJ)

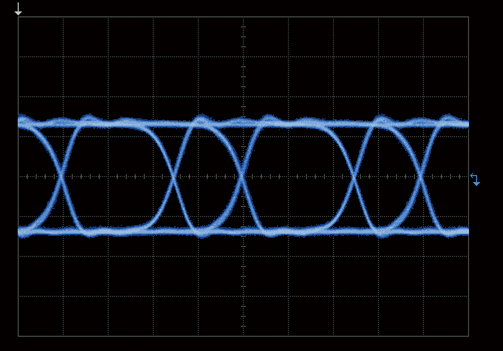

  ハーフピリオドジッタ(F/2ジッタ)
ハーフピリオドジッタ(F/2ジッタ)

バスタブジッタ測定

位相に対するビットエラーレートの変化から最適ビット誤り率を計算します。また、ジッタ解析(TJ、RJ、DJ)も行います。

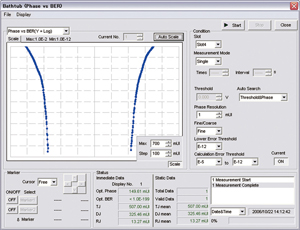

バスタブジッタ測定画面
≪バスタブジッタ測定画面≫

アイダイヤグラム測定

指定したビットエラーレートのポイントを結び、ビットエラーレート等高線を得ることができます。

アイダイヤグラム測定画面
≪アイダイヤグラム測定画面≫
