ShockLine™

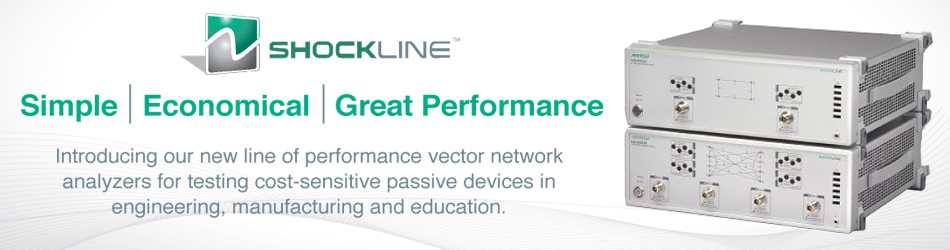

パッシブデバイス試験を行うエンジニアリング、製造、教育などの分野でお役立ていただける、 シンプルで経済的な高性能ベクトル・ネットワーク・アナライザの新シリーズをご紹介します。
ネットワークアナライザ
| 形名 / 製品名 |
周波数 |
ダイナミックレンジ |
掃引速度 |
方向性 |
1ポートUSBベクトルネットワークアナライザ
MS46121B
|
40 MHz — 4 GHz
150 kHz — 6 GHz |
N/A |
120 μs/point
代表値 |
42 dB
代表値 |
コンパクトUSBベクトルネットワークアナライザ
MS46122B
|
1 MHz — 8 GHz
1 MHz — 20 GHz
1 MHz — 43.5 GHz |
> 100 dB |
130 μs/point
代表値 |
≥ 42 dB, 1 MHz — 10 GHz
≥ 36 dB, 10 GHz — 30 GHz
≥ 30 dB, 30 GHz — 43.5 GHz
|
ベクトルネットワークアナライザ
MS46322B
|
1 MHz — 4 GHz
1 MHz — 8 GHz
1 MHz — 14 GHz
1 MHz — 20 GHz
1 MHz — 30 GHz
1 MHz — 43.5 GHz
|
> 100 dB |
130 μs/point
代表値 |
≥ 42 dB, 1 MHz — 10 GHz
≥ 36 dB, 10 GHz — 30 GHz
≥ 30 dB, 30 GHz — 43.5 GHz |
2ポート ベクトルネットワークアナライザ
MS46522B
|
50 kHz — 8.5 GHz |
> 140 dB 最大 |
30 μs/point
代表値 |
> 42 dB, 300 kHz — < 5 GHz
> 36 dB, 5 GHz — 8.5 GHz
> 32 dB, 20 GHz — 30 GHz
> 30 dB, 30 GHz — 43.5 GHz
> 27 dB, 60 GHz — 90 GHz
|
4ポート ベクトルネットワークアナライザ
MS46524B
|
50 kHz — 8.5 GHz
50 kHz — 20 GHz
50 kHz — 43.5 GHz |
> 140 dB 最大 |
30 μs/point
代表値 |
> 42 dB, 300 kHz — < 10 GHz
> 36 dB, 10 GHz — 20 GHz
> 32 dB, 20 GHz — 30 GHz
> 30 dB, 30 GHz — 43.5 GHz
|
