Adaptive Gateway NN4000シリーズ

Adaptive Gateway

NN4000 Series
既設のアナログ通信設備を、簡単・手軽にIP化。これだけで、アナログ回線からLTE回線に移行できます。
製品概要

Adaptive Gateway NN4000シリーズは、IPパケットの損失やゆらぎに対応する通信品質改善機能を標準搭載し、アナログ回線のLTE回線によるIP化サービスが提供可能な装置です。

特長1 通信品質改善機能を標準搭載

IPパケット損失やIPパケットゆらぎに対応する通信品質改善機能を標準搭載し、通信品質の課題を改善します。

※対応機種:NN4001A、NN4002A、NN4003A、NN4004A

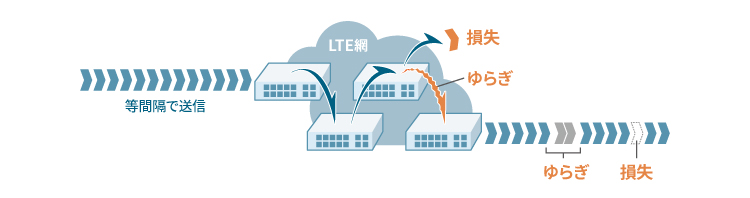

IPパケット損失、IPパケットゆらぎ

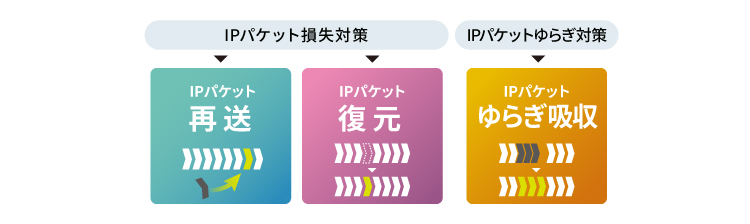

IPパケット損失対策、IPパケットゆらぎ対策

特長2 選べる通信キャリア

LTE回線は、NTTドコモ、KDDIの主要2社に対応しています。MVMO回線にも対応し、通信キャリアの選択が可能です。

※対応機種:NN4002A、NN4003A、NN4004A

特長3 回線冗長システムを簡単に構築

LTE回線(最大2回線)、有線回線の任意の2回線をホットスタンバイ型の冗長回線として構築が可能です。

異なる2つの通信キャリアの通信モジュールを搭載した複数キャリア利用方式により、耐災害性の向上を実現します。通信障害を監視し、障害検出時には自動的に回線切替を行います。

※対応機種:NN4002A、NN4003A、NN4004A

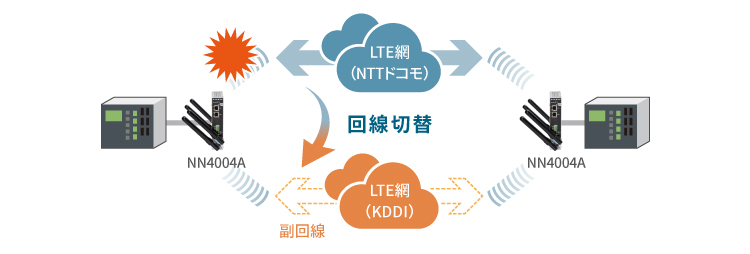

障害検出時には自動的に回線切替

特長4 通信速度制限下でも運用可能

1回線当たりのデータ通信量は約100kbit/sです。通信速度制限による低速通信環境でも運用に支障なく、通信動作が可能です。

※対応機種:NN4001A、NN4002A、NN4003A、NN4004A

特長5 暗号化機能によりセキュリティを確保

IPsecプロトコルによるIPパケットの暗号化とVPN構築によりセキュリティを確保します。

※対応機種:NN4001A、NN4002A、NN4003A、NN4004A

特長6 屋外盤に収容可能な耐環境性能、収容性を実現

ファンレス筐体、動作温度-20℃~60℃、動作湿度20%~90%(結露なきこと)に対応しています。既設盤の空きスペースへの収容を想定した小型サイズ(35×160×130mm[突起物除く])です。

※対応機種:NN4001A、NN4002A、NN4003A、NN4004A

活用ソリューション

道路関連の監視制御システムのIP化

現場側設備をLTE回線モデル、センター側を有線回線モデルでIP化します。現場側設備が多い場合、センター側を有線回線で収容することで回線コストを抑えることが可能です。

道路関連の監視制御システムのIP化

水道関連の監視制御システムのIP化

現場側およびセンター側設備共にLTE回線モデルでIP化します。回線引込工事等の必要がなく、簡単にIP化を実現できます。

重要設備では、LTE回線を冗長化し、通信障害によるシステム停止を回避することが可能です。

水道関連の監視制御システムのIP化

仕様

仕様

形名 NN4001A NN4002A NN4003A NN4004A
アナログ回線インタフェース ポート数 1
周波数帯 300Hz~3400Hz
通信方式 2線式または4線式
LANポート ポート数 1
Ethernet規格 10BASE-T/100BASE-TX
WANポート ポート数 1
Ethernet規格 10BASE-T/100BASE-TX
LTE回線※1 対応キャリア NTTドコモ
KDDI
対応周波数 Band1、19 Band1、18 Band1、18、19
通信品質改善機能 ゆらぎ吸収 90ms~990ms(30msステップ)
パケット再送 独自UDPプロトコル
パケット復元 FECによるパケット復元
回線冗長 任意の2つのインタフェースにて冗長
VPN機能 IPsec、IPIPトンネル
コンソールポート Φ2.5mmミニピンジャックによるRS-232C
SDカードスロット 1スロット
ネットワーク管理 Ping、Traceroute、Telnet、SNTP、SYSLOG
外形・質量 外形 35(H)、160(W)、130(D)mm(突起物は除く)
質量 本体 0.5kg以下
ACアダプタ 0.4kg以下(AC電源コード含む)
電源 電圧 AC100V(定格)
消費電力 30VA以下、15W以下
環境 動作温度 -20℃~60℃(平置き、壁掛け)
-20℃~40℃(19インチラック集合実装時)
動作湿度 20%~90%(結露なきこと)

※1:LTE回線を使用する場合、キャリアとの通信回線契約が必要です。使用可能なエリアは、お客さまがご契約する通信回線に基づきます。本装置のSIMサイズは、標準SIMサイズです。

オプション

形名 製品名 備考
NN4000-M001A 壁掛け用取付金具
NN4000-M002A ラックマウントトレー 19インチラックマウント用(NN4001A専用、最大10台実装、5U)
NN4000-U003A 延長LTEアンテナ マグネット固定式
NY10004A SDカード(8GB) 当社動作保証品
EY1085A シリアルインタフェースケーブル Dsub9 - Φ2.5mmミニプラグ
FAQ
資料ダウンロード

カタログ

マニュアル

以下のマニュアルをダウンロードしていただけます。こちらからアンケートへのご協力をお願いいたします。

  • NN4000シリーズ 取扱説明書 - 初版 2019/6/20発行(PDF:12.9MB)
  • NN4000シリーズ コマンドリファレンス - 初版 2019/6/20発行(PDF:1.54MB)
  • NN4000シリーズ コンフィギュレーションガイド - 初版 2019/6/20発行(PDF:4.86MB)
