MX702350A LTE端末認定支援ソフトウェア

設計認証の測定と試験結果をサポート

MX702350A LTE端末認定支援ソフトウェア

ニュースリリース

2012/10/24 LTE端末認定支援ソフトウェア LTE TDDオプションの販売を開始

2012/05/07 LTE端末認定支援ソフトウェアの販売を開始

概要

設計認証の測定と試験結果報告書作成をサポートします

MX702350A LTE端末認定支援ソフトウェアは、アンリツ製シグナリングテスタ MD8475Aを使用してLTEの国内携帯端末技術基準適合*1に基づく設計認証の測定と試験結果報告書の作成を行うためのソフトウェアです。

*1:平成16年総務省告示第99号・別表第七号

ソフトウェアの機能

本ソフトウェアは、端末認定試験に必要な次の2つの機能を実現します。*2

  • 試験機能
    設計認証の測定を実行するシナリオ集を提供します。これらのシナリオを実行すると、関連測定器の制御により的確な測定が実行され、その結果として得られた測定データが収集・記録されます。被測定端末やUSIMに依存するパラメータの変更も可能です。

  • 報告書作成機能
    試験機能によって収集・記録した測定データを元にして試験結果報告書を作成します。

*2:実現に関しては、本ソフトウェア以外に“必要な機器”記載のソフトウェアおよびハードウェア機器が必要

カタログ (PDF:1.75MB)

構成

MX702150A DS-CDMA端末認定支援ソフトウェア システム図

MX702150A DS-CDMA端末認定支援ソフトウェア システム図

報告書作成までの手順

報告書作成手順はこちら

提出書類対応範囲

本ソフトウェアは認定に必要な書類において、“試験結果報告書”の作成を支援します。

書類名称 概要 フォーム数 作成方法
申込書類 技術基準適合認定を依頼する場合のみの必要事項の記載 9 認定申請者が記載
機器概要説明書 端末機器について、技術基準に適合していることを説明した資料 13
(内11フォーム対応)
本ソフトウェアにて作成
対応テストケースは次項に記載
外観図 端末機器の外観、構造および寸法を記載した図面 1 認定申請者が記載
接続系統図 端末機器と電気通信回線設備との接続方法を記載した図面および端末機器について、回路の構成を各機能ブロックの接続構成として記載した図面 1 認定申請者が記載
ブロック図 当該機器について、回路の構成を記載した図面 1 認定申請者が記載
操作マニュアル 端末機器の取扱いおよび操作の方法を説明した資料 2 認定申請者が記載
確認方法書 端末機器における役割分担と責任の所在を説明した資料 1 認定申請者が記載

特記事項

  • 「認定申請者が記載」の項目については、本ソフトウェアでは作成されません。
  • 試験結果報告書全13フォームのうち、11フォームの試験が本ソフトウェアの作成対象となります。
    残り2フォームはシグナリングテスタを使用しない試験であるため、作成対象外となります。

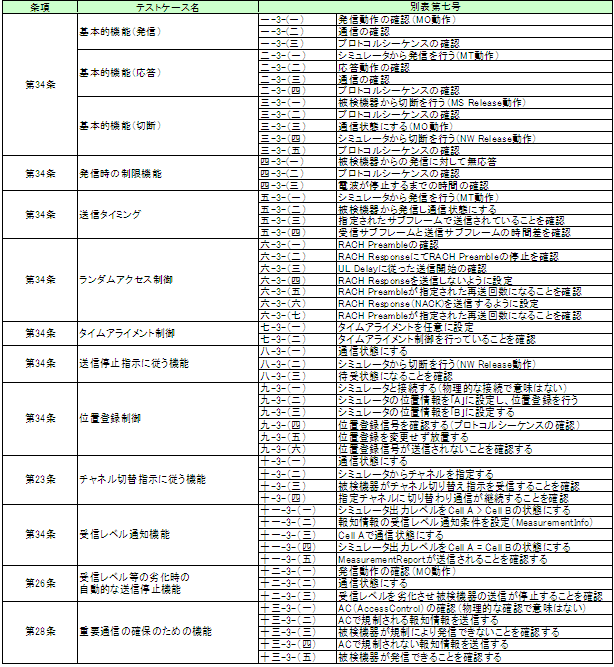

対応試験項目

MX702150A DS-CDMA端末認定支援ソフトウェア 対応試験項目

対応外試験項目

MX702150A DS-CDMA端末認定支援ソフトウェア 対応外試験項目

製品構成

LTE端末認定支援ソフトウェア(MX702350A)

  • 試験結果報告書(和文)
  • 取扱説明書(和文)
  • センチネルライセンスキー

LTE FDDオプション(MX702350A-001)

  • LTE FDD測定に必要なテストケースを実現するシナリオ集

LTE TDDオプション(MX702350A-002)

  • LTE TDD測定に必要なテストケースを実現するシナリオ集

英文出力オプション(MX702350A-010)【MX702350A LTE端末認定支援ソフトウェアの英語版】

  • 試験結果報告書(英文)
  • 取扱説明書(英文)

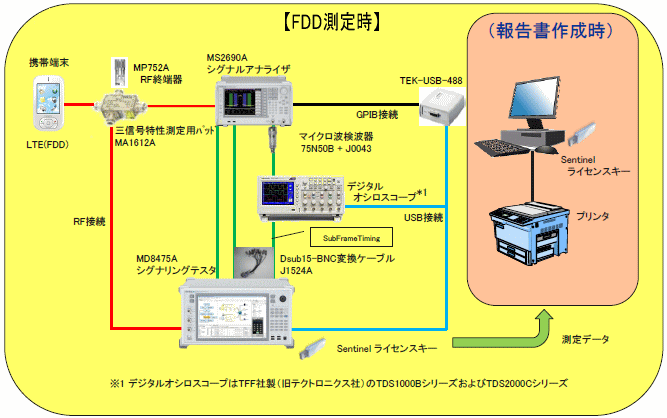

FDD測定時 シグナリングテスタ構成 必要機器

MD8475A
-ハードウェアオプション-
MD8475A-001 セカンドRF
-ソフトウェアオプション-
MX847501A 制御ソフトウェア
MX847502A マルチセルソフトウェア
MX847580A SIDE実行ソフトウェア
MX847580A-050 LTE FDD/W-CDMA/GSMオプション
-LTEシステム-
MD8475A-050 LTEシグナリングユニット
MD847550A LTEシュミレーションソフトウェア
MX847550A-010 LTE FDDオプション
MX847550A-050 LTEサイファーリングオプション
-応用部品-
J1524A Dsub 15-BNC変換ケーブル
  • MX702350A対応ファームウェアバージョンについては、当社までお問い合わせ下さい。
  • 必要に応じて外付けCDドライブをご用意下さい。
  • 測定対象の携帯端末によっては、お客さまにてテストシナリオを編集していただく場合がございます。その際は、シナリオ統合環境MX843080A-PL000が必要となります。

試験結果報告書作成PC構成

Windows7 Professional(32/64bit)日本語版、英語版
Core2Duo 2GHz以上
メモリ 2GByte以上
ハードディスク空き領域 40GByte以上
ディスプレイ解像度 1024×768(XGA)ピクセル以上
ディスクドライブ CD-ROMドライブ
Microsoft Office 2010
USBポート×4

シグナルアナライザ

MS2690A
-応用部品-
J0576B 同軸コード、1m(N-P・50-2W・N-P)2本
J0127A 同軸コード、1m(BNC-P・RG58A/U・BNC-P)4本
J0043 同軸アダプタ(N-J・BNC-P)※検波器接続用アダプタ
J0007 GPIB接続ケーブル、1m 1本
J0004 同軸アダプタ(N-P・SMA-J)1個
75N50B RF検波器 1個

オシロスコープ

TDS1000B/TDS2000Cシリーズ(株式会社TFF社製「旧テクトロニクス社」)
-必要オプション構成-
TEK-USB-488型(GPIB/USBリンク・アダプタ)※GPIB接続オプション

分岐器

MA1612A 三信号特性測定用パッド 1個 ※RF三分岐器
MP752A 無反射終端器 1個 ※RF終端器
  • 携帯端末と分岐器とを接続するRFケーブルにつきましてもお客さまにてご用意いただく必要がございます。

USB対応GPIGコントローラ

IN GPIB-USB-HS(日本ナショナルインスツルメンツ株式会社製)

プリンタ

試験結果報告書作成PCから印刷可能なプリンタ

USIM

P0035BもしくはP0035B7 1枚 ※W-CDMA/GSMテストUSIM
P0035BもしくはP0035B7 1枚 ※ACC 11-15設定USIM(28条試験用)

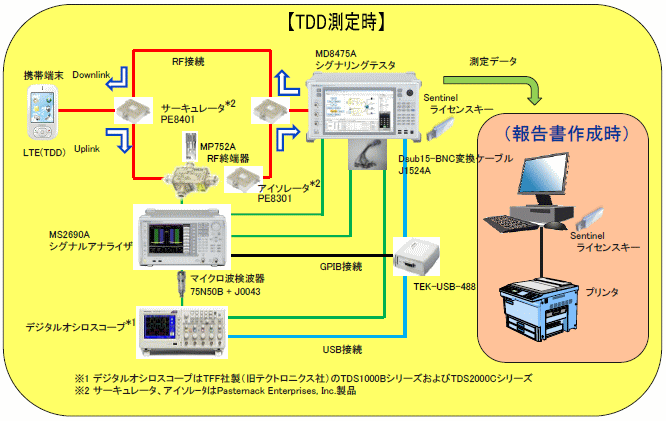

TDD測定時 シグナリングテスタ構成 必要機器

MD8475A
-ハードウェアオプション-
MD8475A-001 セカンドRF
-ソフトウェアオプション-
MX847501A 制御ソフトウェア
MX847502A マルチセルソフトウェア
MX847580A SIDE実行ソフトウェア
MX847580A-050 LTE FDD/W-CDMA/GSMオプション
-LTEシステム-
MD8475A-050 LTEシグナリングユニット
MD847550A LTEシュミレーションソフトウェア
MX847550A-015 LTE TDDオプション ※受注対応
MX847550A-050 LTEサイファーリングオプション
-応用部品-
J1524A Dsub 15-BNC変換ケーブル
  • MX702350A対応ファームウェアバージョンについては、当社までお問い合わせ下さい。
  • 必要に応じて外付けCDドライブをご用意下さい。
  • 測定対象の携帯端末によっては、お客さまにてテストシナリオを編集していただく場合がございます。その際は、シナリオ統合環境MX843080A-PL000が必要となります。

試験結果報告書作成PC構成

Windows7 Professional(32/64bit)日本語版、英語版
Core2Duo 2GHz以上
メモリ 2GByte以上
ハードディスク空き領域 40GByte以上
ディスプレイ解像度 1024×768(XGA)ピクセル以上
ディスクドライブ CD-ROMドライブ
Microsoft Office 2010
USBポート×4

シグナルアナライザ

MS2690A
-応用部品-
J0576B 同軸コード、1m(N-P・50-2W・N-P)2本
J0127A 同軸コード、1m(BNC-P・RG58A/U・BNC-P)4本
J0043 同軸アダプタ(N-J・BNC-P)※検波器接続用アダプタ
J0007 GPIB接続ケーブル、1m 1本
J0004 同軸アダプタ(N-P・SMA-J)3個
75N50B RF検波器 1個

オシロスコープ

TDS1000B/TDS2000Cシリーズ(株式会社TFF社製「旧テクトロニクス社」)
-必要オプション構成-
TEK-USB-488型(GPIB/USBリンク・アダプタ)※GPIB接続オプション

分岐器

MA1612A 三信号特性測定用パッド 1個 ※RF三分岐器
MP752A 無反射終端器 1個 ※RF終端器
  • 携帯端末と分岐器とを接続するRFケーブルにつきましてもお客さまにてご用意いただく必要がございます。

USB対応GPIGコントローラ

IN GPIB-USB-HS(日本ナショナルインスツルメンツ株式会社製)

プリンタ

試験結果報告書作成PCから印刷可能なプリンタ

USIM

P0035BもしくはP0035B7 1枚 ※W-CDMA/GSMテストUSIM
P0035BもしくはP0035B7 1枚 ※ACC 11-15設定USIM(28条試験用)

その他の応用部品

PE8401 SMAジャックフェライトサーキュレータ(Pastemack Enterprises社製) 2個
PE8301 SMAジャックフェライトアイソレータ(Pastemack Enterprises社製) 1個
SUCOFLEX104 同軸コード、0.5m(SMA-P・SMA-P)(HUBER+SUHNER社製) 5本
