CE7051A Wi-SUN プロトコルテストセット

Wi-SUNデバイスの信号をリアルタイムでプロトコル解析

概要

Wi-SUN Alliance規定に基づきMAC層およびECHONET Profile Interface層のプロトコル試験を行う事ができます。各試験項目のシナリオを実行することにより、試験を実現します。

ME7051A Wi-SUN プロトコルテストシステムの機能を受け継ぎ、プロトコル試験の確認や開発中製品の対向機としても使いやすいコンパクトな構成のWi-SUN プロトコルテストセットです。

Wi-SUN プロトコルテストソフトウェアは、CN7307A Wi-SUN プロトコルテストユニットを用いてWi-SUN MAC Conformance試験を自動実行し、その結果から報告書を作成します。

また、Wi-SUN プロトコル試験結果、試験中の通信パケットをリアルタイムに解析表示します。

カタログ (PDF:2.76MB)

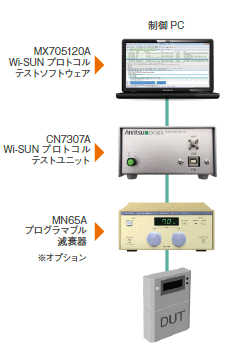

構成

CE7051A 構成

特長

  • Wi-SUN デバイスの信号をリアルタイムでプロトコル解析
  • Wi-SUN シングルホップHAN/MAC Conformance Testに対応
  • ECHONET Lite対応デバイスの通信をエミュレート
  • PHYレイヤ/MACレイヤの通信情報を表示・保存
  • Security Frameの翻訳表示/Continuous Carrier信号送信に対応

試験項目

Wi-SUN MAC Conformance Test Suite Specification for Echonet Lite

Section Test Items
7.1 ED Ccan
7.2 Active Scan with EBR command
7.3 Command Frame Reception
7.4 Data transmission
7.5 Data Reception
7.6 Security

Wi-SUN Echonet Profile Interface Conformance Test Suite Specification

Section Test Items
6.2 Adaptation layer Test Cases
6.3 Network layer Test Cases
6.4 Security configuration Test Cases

対応範囲

CE7051A 対応範囲
