ハイスピードPAM4 BER測定ソリューション

One box over 400G Testing

【動画】シグナルクオリティアナライザ-R MP1900A PAM4 Solution 2分55秒
ビットエラーレート測定、クロストーク試験、ジッタトレランス試験など、より正確なシグナルインテグリティ解析を実現します。

PAMの測定を支える3つの特長

高品質

拡張性

All In One

PAM測定で必要となる機器を1台に集約
高品質出力波形で測定効率向上をサポート

PAM4 テストソリューション

高品質

高速Tr/Tf、低残留ジッタの高品質なデータ出力

PAM4 PPG MU196020Aは、Tr/Tf 8.5ps、残留ジッタ 170 fs rms、高アナログ帯域、低ノイズ、低歪の高品質なデータ出力を実現しました。これにより、広いアイ開口のPAM4波形を発生でき、再現性の高い測定をサポートします。

NRZ波形
58 Gbit/s PRBS15 出力代表波形
(J1789A 40 cmケーブル、差動1400 mV)
PAM4 波形
53.125Gbaud PRBS15 出力波形
(J1789A 40 cmケーブル、差動)

最大20 dBの4タップエンファシス出力

MU196020Aに内蔵の4タップエンファシス(オプション)は、最高レート64.2 Gまでの各種規格で求められるプリエンファシス信号/ディエンファシス信号を生成できます。各タップを独立に最大20 dBまで可変できるため、さまざまな伝送路の損失を補償した波形を再現性よく出力できます。

PAM4 エンファシス

高感度、広帯域入力ED、電気ストレスドアイをBER < 1 E-12で受信可能

IEEE/IBTAなどでは電気ストレスドアイ時のBER規格が規定されています。IEEE 802.3では電気ストレスドアイに対してBER < 1E-6が求められますが、PAM4 ED MU196040Aはその規定を上回るBER < 1E-12まで測定できます。 MU196040Aはアナログ帯域40 GHz、23 mV(PAM4、PRBS31)の高感度性能により、伝送線路による損失を補償しアイ開口を回復いたしますので、高いBER受信性能を実現します。

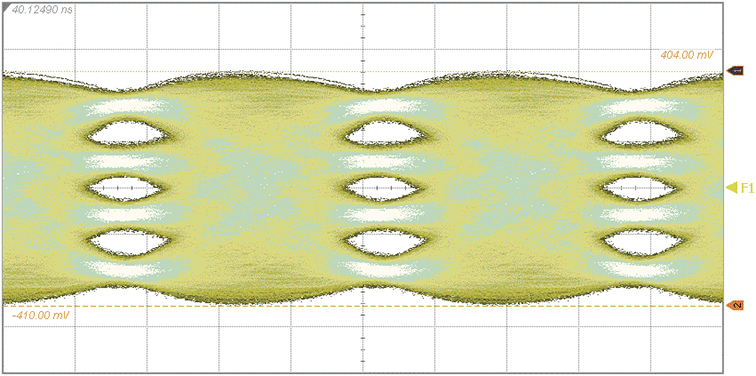

ストレス波形 電気ストレスドアイ波形入力の例(QPRBS13、差動、CTLEあり)
電気ストレスドアイ波形入力の例
(QPRBS13、差動、CTLEあり)

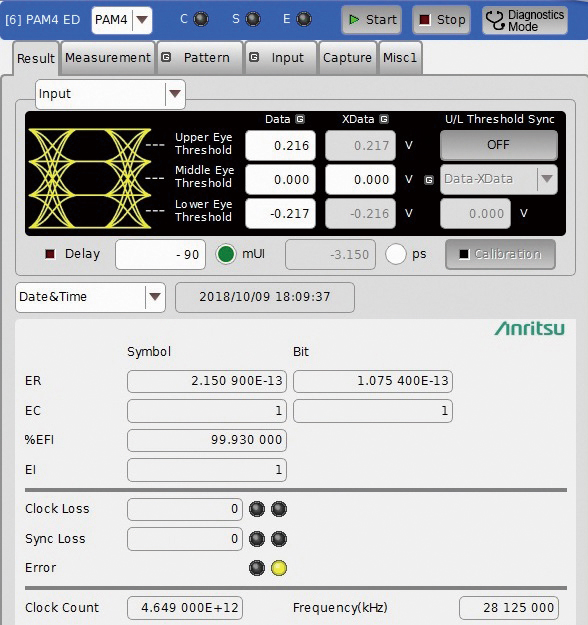

ストレス波形 PAM4 BER測定画面
PAM4 BER測定画面

拡張性

MP1900Aシリーズは、8スロットモジュラー式の高性能BERTです。
64G PAM4 PPGモジュールを複数枚挿入することで400GbEのみならず将来の800Gの測定にも対応できる性能を備えています。
柔軟な拡張性により、お客様の開発投資の効率化と商品の早期市場投入に貢献します。

MP1900A拡張性 NRZソリューション
MP1900A拡張性 PAM4ソリューション

All In One

外部機器が不要な新世代のOne Box測定ソリューション

8スロットの筐体には、新開発の32G/64G PAM4 PPG/ED、既存の21G/32G SI PPG/ED、シンセサイザ、ジッタ変調源、ノイズジェネレータなど、多様なモジュールの組み合わせが可能です。
外部機器を使用しない、コンパクトかつコストパフォーマンスの高い新世代のOne Box測定ソリューションを提供します。

All In One PAM4ソリューション

PAM4信号のジッタトレランステストをMP1900 A 1台で実現

PAM4ジッタトレランス試験

ジッタ・ノイズの種類   *:ノイズ付加の上限レートは32.1Gです

正弦波ジッタ(SJ)
正弦波ジッタ(SJ)
ランダムジッタ(RJ)
ランダムジッタ(RJ)
CM/DMノイズ
CM/DMノイズ
Whiteノイズ
Whiteノイズ

ジッタトレランステスト機能(MX183000A-PL001)

  • 汎用性の高いジッタ耐力測定可能
  • SJ/RJ/BUJを印可し PHYデバイスのジッタ耐力試験が可能
  • 各種規格に応じたマスク測定が可能
  • 1E-12、1E-15などの低エラーレート推定機能により、測定時間短縮に貢献
  • Binary、Upward、Downward、Binary + Linearの4種類の追い込み方法により、デバイス特性に応じた耐力点を測定が可能
  • IEEE802.3、CEIなどの200G/400G向けジッタトレランスマスク規格を標準実装
  • ユーザ自身でマスク作成ができ、新規格にも対応可能
