アンリツとテクトロニクス社がPCI Express® 6.0 テストシステムをPCI-SIG Developers Conference 2022に出展

アンリツ株式会社（社長 濱田 宏一）は、テクトロニクス社と協業し、2022年6月21日から22日にかけて米国カリフォルニア州のSanta Clara Convention Centerで開催されるPCI-SIG^[※1] Developers ConferenceにPCI Express®^[※2] （PCIe®）6.0 Base規格テストシステムを出展します。

今回出展するテストシステムは、アンリツのシグナルクオリティアライザ-R MP1900Aシリーズ（MP1900A）と、テクトロニクス社のリアルタイムスコープDPO70000SX（DPO70000SX）で構成され、Synopsys社のPCIe® 6.0 IPを被測定物としたデモを行います。

PCIe® 6.0では、伝送方式が32G Baud PAM4^[※3]となり、信号ノイズの低下や、伝送路ロスの影響を考慮したデジタル信号品質の確保がますます重要となります。このためPCIe® 6.0ではFEC（Forward Error Correction）によるエラー訂正が採用され、その評価方法が課題となっています。MP1900Aでは業界初となるFECシンボルエラーのリアルタイム測定によるエラー訂正解析への対応、さらにはDPO70000SXによるBase規格の自動校正や、信号品質評価と組み合わせることで、測定の効率化に寄与します。

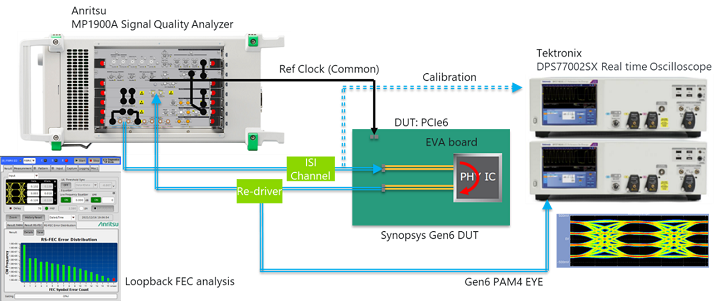

今回のデモでは、MP1900AとDPO70000SXによるPCIe® 6.0 Base 規格に準拠したテスト信号を、Synopsys社のPCIe® 6.0 IPへ入力し、DUT内のError counterを使ったビットエラー測定を行います。さらに、DUTのLoopbackモードを用いた信号を、MP1900A PAM4 Error Detectorで受信し、ビットエラー測定を行います。MP1900Aは、FEC訂正機能を用いて、発生したビットエラーが訂正可能かどうかを解析表示します。また、DPO70000SXは、DUTからのLoopback信号の波形品質の解析を行います。

MP1900Aは、PCIe® 6.0、3.0～5.0、USB3.2/4.0などのハイスピードコンピュータのバスインタフェースや、400GbE/800GbE通信規格などの高速通信インタフェースの測定をサポートする高性能ビットエラーレートテスターです。MP1900Aは認証試験用の測定器として優れた再現性、利便性を有し、PCIe® 5.0までの公式試験に認証測定器として使用されてきました。 今後規格化が進むPCIe® 6.0への対応を強化し、PCIe®の普及・発展に貢献してまいります。
