電子デバイス講座

超高速電子デバイス製品ができるまで

超高速電子デバイス製品は、設計~製造、出荷検査までの多くのプロセスが自社内で行われます。今回は、製造プロセスにスポットをあててご紹介します。

当社では、化合物半導体であるGaAs(ガリウムヒ素)またはInP(インジウムリン)をベースとした超高速MMIC(モノリシック・マイクロ波集積回路)を専用のクリーンルームで製造しています。

MMICを製造するクリーンルーム
図1 MMICを製造するクリーンルーム

製造プロセスの概要

① 微細パターン形成

MMICの高速性を確保するために必要な微細パターンは、ステッパ(縮小投影露光機)を用いたフォトリソグラフィー技術により形成します。

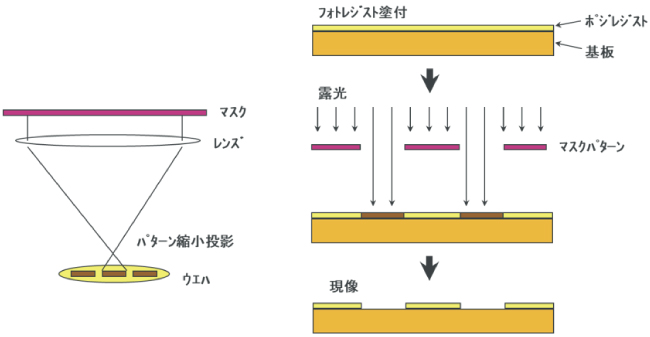

ステッパを用いた微細パターンの形成
図2 ステッパを用いた微細パターンの形成

② パターン加工

フォトリソグラフィーにより形成した微細レジストパターンを用いて、絶縁膜、金属膜などを必要な形状に加工します。

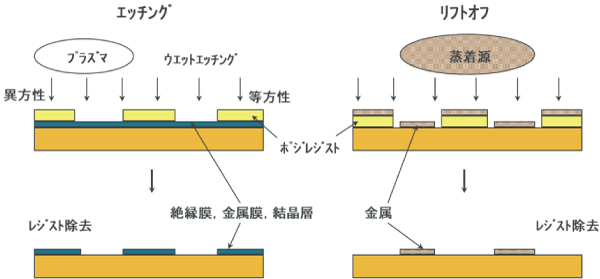

パターン加工
図3 パターン加工

このようなプロセスを数十回繰り返し、能動素子であるトランジスタとパッシブ素子である抵抗体、MIM(Metal Insulator Metal)キャパシタなどとこれらを接続する配線を形成することにより、ウエハ上に超高速MMICを作製します。

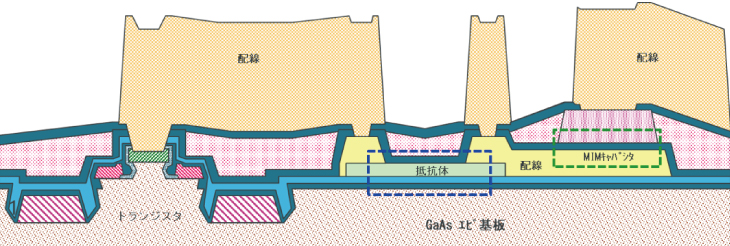

MMICの断面模式図(例)
図4 MMICの断面模式図(例)

③ 研磨、裏面加工、ウエハ検査、ダイシング、個別検査等を経て、ICチップが出来上がります。

完成したウエハと切り出したICチップ
図5 完成したウエハと切り出したICチップ

④ モジュール実装、特性検査、出荷

自動ダイボンディング装置、自動ワイヤボンディング装置などを用いて、チップ化したICと周辺部品を専用パッケージに実装し、扱いやすいモジュールの形に組み上げます。その後、アンリツの最新計測器等を用いて、高周波特性などの厳密な特性検査を行い、合格した製品をお客様に納入します。

自動ダイボンディング装置
図6 自動ダイボンディング装置
高周波特性検査装置
図7 高周波特性検査装置
完成した高周波モジュール(写真はAH54192A 差動リニアアンプ)
図8 完成した高周波モジュール(写真はAH54192A 差動リニアアンプ)

アンリツの通信用電子デバイス >
