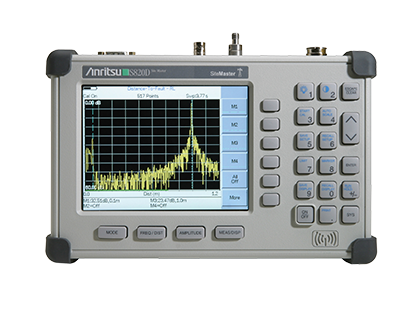

S820D

Site Master 寬頻帶電纜 & 天線分析儀

S820D
此產品已停產 取代型號: S820E
Overview

Site Master S810D 的頻率範圍為 2 MHz - 10.5 GHz,S820D 的頻率範圍為 2 MHz - 20.0 GHz, 這兩款產品是市場上精準度最高、最為可靠、便捷的微波傳輸線與天線分析儀,廣泛應用于微波通訊系統的安裝、驗證、故障排除和維修。   為了幫助現場技術人員解決其在無線和防禦通訊系統中遇到的各種棘手問題,我們設計出了以「隨時隨地進行測試」為宗旨的解決方案。

標準量測功能包括:VSWR、折返損耗、電纜損耗和故障點定位 (DTF) 分析,所採用的技術為頻域反射測定 (FDR) 技術。 利用獲得專利認證的射頻干擾抑制法能夠在射頻高度活躍的應用中執行精準的量測。 該產品支援同軸和波導兩種連接。 掌上型軟體工具 (HHST) 是一種免費的資料分析軟體實用程式,除了能夠生成專業報告外,還能對系統的變化趨勢、存在的問題及其效能進行評估。

備選功能包括:2 MHz 頻率擴展、功率監控器、N(f) 測試埠接頭、雙埠電纜損耗以及 GPS 接收器。 2 MHz 頻率擴展使得該產品能夠超越標配的 25 MHz 低端頻率限制,擴大頻率覆蓋範圍。 功率監控器使得功率量測更加快速、簡便。 雙埠電纜損耗量測採用外部 CW 源,以便在最高達 20 GHz 的頻段上執行真正的雙埠電纜損耗量測。 內置 GPS 接收器能夠提供標記於各條跡線上且與存檔資料儲存在一起的位置資訊。

寬頻 Site Master S810D 和 S820D 採用單埠向量誤差校正技術,解決現場測試設備操作過程中產生的最常見同時也是最難解決的精準度問題,從而提高了系統品質並降低了維護費用。 以前難以驗證的各項測試指標現在可輕鬆完成。 向量誤差校正技術與 S810D 和 S820D 中簡便易用的用戶友好型介面相結合,進一步改善了量測的品質和方便性,這些都是傳統標量量測技術無法比擬的。 向量誤差校正技術還極大地改善了故障點定位的量測結果。 不但反射幅度更加準確,更重要的是波導色散問題也得到了校正,從而使故障定位量測(速度不同,頻率傳輸也不同)的準確性和可重複性得到了提高。

S810D 和 S820D 隨附標配包括:基於 PC 的資料分析軟體、便攜軟包、可重複充電的電池、AC/DC 電源、強化型 k(m) 對 N(f) 轉接適配器(Anritsu 部件編號 34RKNF50)、12V 車載點煙器適配器和用戶手冊。

  • 市場上頻段最寬的電纜與天線分析儀: 2 MHz ~ 20 GHz
  • 標準 TFT 彩色顯示幕,日光下可見彩色顯示
  • 即時量測速度
  • 即時故障點定位 (DTF) 計算
  • 採用頻域反射測定 (FDR) 技術
  • 唯一一款支援波導連接的掌上型產品
  • 真正的雙埠電纜損耗量測,支援長微波電纜測試應用
  • 功率監控器能夠在現場執行功率量測
  • GPS 接收器提供準確的位置資訊並將該資訊覆蓋於量測中
  • 掌上型、電池供電設計
  • 重量僅為 5 磅。 (包括電池)
  • 優異的抗射頻干擾能力
  • 517 個點,能夠找到更廣範圍內的問題
  • 多語言用戶介面:英語、法語、中文、日語、西班牙語和德語
  • 能夠儲存 21 個量測測試設備
  • 儲存高達 200 條量測跡線
  • 針對同軸電纜和波導媒介分別定義了明確的用戶介面
  • 彈出式電纜列表、波導列表和相容法蘭列表菜單
  • 快速選擇電纜/波導類型和測試參數,不會出現設置錯誤
  • 採用字母數位標籤對儲存的量測予以編號
  • 自動為儲存的資料添加時間和日期戳
  • 既可重複充電,又可現場更換的電池
  • 距離量測單位採用英尺和米兩種單位
  • 6 個遊標、界限線和區段界限線
  • RS232 介面
應用

國防與航空航太:  安裝/維護與故障檢測


  • 機載微波電纜
  • 艦載微波電纜
  • 微波天線

無線微波回程連線:  安裝/維護與故障檢測


  • 點對點無線電
  • 微波天線
  • 微波電纜

其他使用微波鏈路作為通訊中樞的機構


  • 公共事業公司:  天然氣、石油
  • 其他政府機構
選件
  • 2 MHz 低端頻率擴展 (S8X0D/2)
  • 功率監控器(S8X0D/5,不包括檢測器)
  • 將標準 K(f) 測試埠接頭更換為 N(f) 接頭 (S8X0D/11NF)
  • 雙埠 SMA (f) 電纜損耗 (S8X0D/22SF)
  • 雙埠 N (f) 電纜損耗 (S8X0D/22NF)
  • GPS 接收器(S8X0D/31,包括 2000-1410 GPS 天線)
