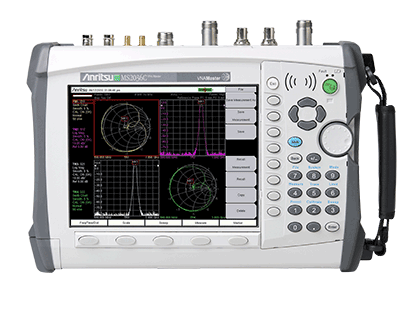

VNA Master + 頻譜分析儀 MS2036C

VNA Master + 頻譜分析儀

MS2036C
此產品已停產
Overview
VNA Master (5 kHz ~ 6 GHz)
性能最佳,可與臺式 VNA 相媲美
  • 帶有兩個有源埠,是可完全反向量測的 VNA,透過一個連接即可量測並顯示所有四個 S 參數
  • 量測速度為 350 微秒/資料點,適於執行濾波器調諧
  • 12 項誤差校正算法
  • 向量電壓計選件,能夠精確匹配電纜相位
  • 時域選件能夠執行精准的時間或距離域診斷,包括柵控時域、 LP 處理和相量脈衝模式

+ 頻譜分析儀 (9 kHz ~ 9 GHz)

  • 快速掃瞄和內部常式能夠優化速度-寬度-分辨率頻寬,從而實現最佳顯示效果
  • 探測器: 峰值檢波、負峰值檢波、準峰值檢波和真有效值檢波
  • 遊標: 6 個遊標,各帶有一個 Delta Marker,或所有 6 個 Delta Marker 以一個遊標為參考
  • 內置預選器能夠消除顯示時的偽訊號干擾
  • 干擾分析儀選件: 光譜圖、訊號強度、RSSI
  • 標準 3 年保固 (電池 1 年保固)

掌上型 S 參數量測儀界的大師 - VNA Master + 頻譜分析儀 (5/9 kHz ~ 6/9 GHz)

稱其為「大師」表明該儀器具有高超的技能、豐富的經驗、卓越的成就、得到大家的認可,為「同類產品之最佳」。 Anritsu 的掌上型 Master 儀器系列產品以在 8 代創新型現場測試產品中所積累的豐富經驗為基礎,彙集上述所有優勢於一體。 VNA Master 同樣具有多年的現場應用經驗,能夠透過遠程方式提供獨特的向量網路分析與頻譜分析功能組合。此外,它還提供增強型量測選件,幫助維護人員擴大其用途。

Anritsu VNA Master MS2036C 是業界性能最佳的掌上型雙埠、雙路徑量測解決方案,可隨時隨地執行量測。 其準確的向量校正雙埠幅值、相位和故障點定位量測功能尤其能夠滿足現場複雜的電纜與天線量測需求。 MS2036C 的頻段範圍為 5 kHz ~ 6 GHz,該範圍涵蓋多種無線電通信系統以及多種雷達和微波通訊系統,既包括同軸元件,也包括波導元件。

同樣令人印象深刻的是,該量測工具是業界首台具備 12 項誤差校正算法的掌上型 VNA。 該分析儀的量測速度通常為 350 微秒/資料點。當現場對濾波器進行調諧時多個 S 參數經常會相互影響,而該量測速度則非常適合在現場對濾波器進行調諧。 MS2036C 採用 3 接收器架構,只需與 DUT 進行單一連接,就能同時量測和顯示全部 4 個 S 參數。

現場射頻工程師和技師可為全球航空航天、國防和常規應用通信系統提供現場安裝和維護支援。 這些應用通常包括海軍艦船上的雷達、軍用車輛上的通信以及空軍和民用飛機的航線測試等。 他們為全球無線電導航系統中的甚高頻全向信標 (VOR) 天線提供支援。 他們在工作過程中經常遇到可能導致整個系統出現故障的多種系統元件:天線、電纜、濾波器、多路器、放大器、隔離器、循環器、開關以及其他精密元件。

VNA Master 還可應用于新興高科技應用領域,如天線罩/電介體現場測試。 該設備的 VNA 誤差校正功能對於 Damaskos, Inc. 等製造商提供的用於測試電介體、層壓板、鐵氧體、損耗塗料等材料的創新測試夾具而言至關重要。另一個創新應用是對艙壁和艙室內蜿蜒纏繞的機載和船載線纜束的故障點進行定位,該故障點定位問題由來已久,如今利用 VNA Master 可得到有效解決。 請參閱資料庫中的應用指南。 此外,在輔助模塊 ODTF-1 的協助下,該設備還可對光纖電纜執行故障點定位量測。

+ 頻譜分析儀 (9 kHz ~ 9 GHz)
在測試現場,測試系統中含有技術尖端的發射器和接收器,這些設備需要具有複雜的發射器和接收器 (LO) 訊號所對應的特性,以便有正常的發射和接收性能。 除了必需的 VNA 測試外,這些綜合性訊號測試進一步提高了維護技師的工作複雜程度。 而適於執行現場作業的頻譜分析儀則大大簡化了此工作。 頻譜分析資料對於諸如雷達、電子防務和通訊系統等頻率高達 9 GHz 的微波系統而言尤為重要。

MS2036C VNA Master + 頻譜分析儀在已經很強大的 MS2026C VNA Master 基礎上,又增加了強大的現場頻譜診斷功能! 不要被該設備的小尺寸所蒙蔽;這個功能強大的儀器組合所具備的性能和功能可與同類的臺式設備相媲美,能夠大大地簡化現場頻譜監控、干擾分析以及其他通用訊號量測操作。 內置預選器能夠在對多種訊號進行干擾測試時消除可能會發生的令人迷惑的虛假響應。 該設備特有 30 MHz 採集頻寬、10 MHz RBW 和驚人的掃瞄速度,能夠更好地執行資料採集和運算。

這些新型設備新增諸如內部常式等重要功能,在以盡可能快的速度優化掃瞄的同時,顯示最準確的資料。 此外 VNA Master 具有寬廣的頻譜分析頻率覆蓋範圍、令人滿意的動態範圍以及優異的相位雜訊性能,所涉及的頻率在 9 kHz 到 9 GHz 之間。 應用領域包括回程微波現場測試或 3G 基站中關鍵的第 5 次諧波量測。

VNA Master + 頻譜分析包含多種一鍵式標準量測序列,其中包括場強、佔用頻寬、通道功率、相鄰通道功率比和載幹比 (C/I)。 此外,內置 AM/FM/SSB 解調器還簡化了對干擾訊號的識別操作。 總的來說,VNA Master + 頻譜分析儀是一種可隨時隨地進行通用頻譜分析的有力便攜式工具。 選件 0025,干擾分析儀,對於有效揭示協同定位訊號問題具有尤為重要的意義。

選件
選件 2 時域(包括選件 0501,DTF) MS2036C-0002
選件 7 安全的資料操作 MS2036C-0007
選件 10 內置可變電壓偏壓器 MS2036C-0010
選件 15 向量電壓計 MS2036C-0015
選件 19 高精度功率計(需要 USB 感測器,單獨銷售) MS2036C-0019
選件 25 干擾分析 - 透過可辨音和 RSSI(接收訊號強度指示)
提供頻譜圖顯示和訊號強度信息
(需要外部天線)
MS2036C-0025
選件 27 通道掃瞄儀(需要外部天線) MS2036C-0027
選件 31 GPS Receiver (requires GPS antenna, sold separately) MS2036C-0031
選件 77 平衡/差分 S 參數,單埠 MS2036C-0077
選件 501 故障點定位 MS2036C-0501
選件 509 AM/FM/PM 解調分析儀 MS2036C-0509
選件 98 Z-540 校準 MS2036C-0098
選件 99 高階校準 MS2036C-0099
