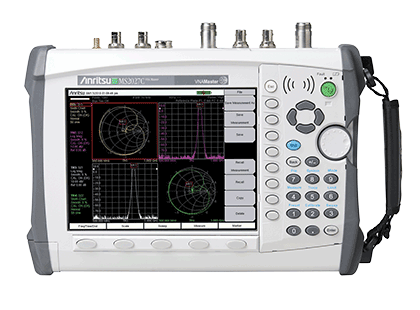

VNA Master MS2027C Vector Network Analyzer

VNA Master

MS2027C
此產品已停產
Overview

VNA Master MS2027C 5 kHz ~ 15 GHz)

  • 使用者定義的四象限顯示,可檢視所有 4 個 S-參數
  • 真正的雙路徑、雙埠向量網路分析儀
  • 具有 12 項誤差校正的終極精度
  • 高達 4001 的任意資料點
  • 支援波導測量
  • 時域選件採用時間域、柵控時間域、相量脈衝模式以及 LP 處理
  • 標準 3 年保固 (電池 1 年保固)

VNA Master MS2027C 是 Anritsu 的 MS202xC/3xC 系列的中層 VNA 型號,提供的向量網路分析儀的頻率覆蓋範圍為 5 kHz 到 15 GHz,真正的用於工作台或野外現場的雙路徑、雙埠高性能的掌上型儀器。 VNA Master MS2027C 準確的向量校正雙埠幅值、相位和故障點定位測量功能尤其能夠滿足現場複雜的線纜與天線測量需求。 VNA Master MS2027C 的頻帶範圍為 5 kHz 到 15 GHz,該範圍涵蓋大量的射頻通訊系統以及多種雷達和微波通訊系統的頻率。 VNA Master 系列還提供有類似 VNA 功能的 MS2036C和MS2037C,MS2038C 型號,以及具有超低雜訊電平和卓越的三階攔截性能的高性能頻譜分析儀。

同樣令人印象深刻的是,該量測工具是業界首台具備 12 項誤差校正算法的掌上型 VNA。 該分析儀的測量速度通常為 350 微秒/資料點。當現場對濾波器進行調諧時多個 S 參數經常會相互影響,而該測量速度則非常適合在現場對濾波器進行調諧。 MS2027C 採用 3 接收器架構,只需與 DUT 進行單一連接,就能同時測量和顯示全部 4 個 S 參數。 MS202xC/3xC 系列中的所有 VNA Masters 都可提供業界領先的指定傳輸動態範圍,3 GHz 時 100 dB。

現場射頻工程師和技師可為全球航空、國防和常規應用通信系統提供現場安裝和維護支援。 這些應用通常包括海軍艦船上的雷達、軍用車輛上的通信以及空軍和民用飛機的航線測試等。 他們為全球無線電導航系統中的甚高頻全向信標 (VOR) 天線提供支援。 他們在工作過程中經常遇到可能導致整個系統出現故障的多種系統元件:天線、電纜、濾波器、多路器、放大器、隔離器、循環器、開關以及其他精密元件。

VNA Master 還可應用於新興高科技應用領域,如天線罩/電介體現場測試。 該設備的 VNA 誤差校正功能對於 Damaskos, Inc. 等製造商提供的用於測試電介體、層壓板、鐵氧體、損耗塗料等材料的創新測試夾具而言至關重要。另一個創新應用是對艙壁和艙室內蜿蜒纏繞的機載和船載線纜束的故障點進行定位,該故障點定位問題由來已久,如今利用 VNA Master 可得到有效解決。 請參閱資料庫中的應用指南。
