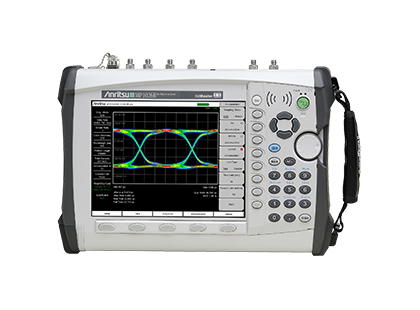

MP1026B

Bit Master

MP1026B
此產品已停產
Overview

Internet 的快速增長正在加速下一代高速網路的推廣應用,特別是 OC-192/STM-64 SONET/SDH、10G 光纖通道和實體層的 10G 乙太網路。 在加速開發過程的巨大壓力下,從事設計、製造和現場安裝的工程師們每天都在使用眼圖量測來精調、驗證他們的設計以及查找設計缺陷。 針對開發新的高速網路的複雜性,使用諸如光時域反射計 (OTDR)、光功率計 (OPM)、光譜分析儀 (OSA) 和誤碼率測試儀 (BERT) 等尖端的量測工具可以加快開發進度、查找現場的故障。

眼圖量測一般使用通用取樣示波器進行,由於其價格高昂、操作複雜,通常是共用的資源。 工程師們經常浪費大量時間來等待使用這個共用資源,儘管管理人員要試圖提高生產率。 更好的方法是為每一位工程師裝備一個可以每天使用的、定制的、不太昂貴的儀器,同時不會’降低效能或也不會減少功能。 每個工程師’的工作臺上 都應該有一臺眼圖分析儀。

Anritsu 推出的 Bit Master MP1026B 眼圖分析儀是一款掌上型、堅固耐用的、使用電池的儀器,可以進行 0.1 ~ 12.5 Gbps 資料傳輸速率的眼圖量測。 Bit Master 憑藉其出眾的尺寸,有兩個令人信服的理由讓設計、製造和現場工程師認可這款創新的產品。 第一,Bit Master 的成本基本上是通用取樣示波器的一半。 第二,Bit Master 可以讓工程師隨時隨地更自由地在他們的網路設備上和各種環境中進行眼圖量測,是一種可幫助工程師提高生產率的實用工具。

  • 雙電氣通道輸出,25 GHz 頻寬,各支援 10 Gbps 測試
  • 量測顯示眼圖和脉衝圖形,驗證發射器效能
  • 自動遮罩餘量功能提供監視製造品質的工具
  • 用戶可定義的直方圖視窗
  • 低抖動, 0.85 ps rms(典型值)
  • 低電氣雜訊,1 mV rms(典型值)
  • 取樣率高達 100 k(取樣數/秒)
  • 雙通道覆蓋
  • 四個 X-Y 遊標
  • 使用 USB/乙太網介面進行資料傳輸
  • 在內置記憶體中儲存 1000 個設置
  • 使用記憶卡插槽儲存和傳輸資料
  • TFT 日光下可视彩色顯示器,高解析度,對角線為 8.4 英寸 (21.3 cm)
  • 語言: 英語、西班牙語、義大利語、法語、德語、日語、韓語和中文
  • 重 9 磅 (4 kg)
  • 小巧身形,只有 12 x 8 x 3 英寸 (315 x 211 x 78 mm)
選件

 選件  說明  選件訂購號
選件 2 內部時脈回復單元 (CRU) 選件 MP1026B-002
選件 3

光學介面選件

MP1026B-003
選件 7

安全的資料 操作 選件

MP1026B-007
