功率計

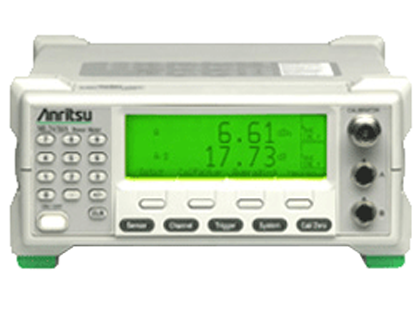

ML2438A
此產品已停產
Overview

ML2437A 功率計將熱量測計的準確性、二極體量測計的速度和峰值功率計顯示圖形的優勢結合起來。 這樣就形成了一個獨立的儀器,每秒對單個感測器的取樣率超過 35K,動態範圍達到 90 dB。 圖形顯示功能是此量測計的標準功能。 堅固的外殼和可選的大容量 NiMH 電池給現場服務應用帶來實驗室品質的精準度。 ML2438A 有兩個輸入口。

  • 速度和動態範圍
  • 高速熱感測器
  • GPIB 速度
  • GPIB 模擬
  • 觸發控件
  • 突發分析圖形顯示
  • 功率對比時間的圖形顯示
  • 平行列印機接頭
規格

90 dB 動態範圍
典型的通訊行業 ATE 系統在 60 ~ 80 dB 動態範圍之間運行。 MA247xD 系列的 90 dB 動態範圍可取代兩個 50 dB 感測器。 因此,也不再需要這兩個感測器所需的射頻開關了。 這樣可減少軟體控制的複雜性,從而進一步加快測試的進行。

感測器 EEPROM
所有 MA24xx 系列感測器都配備內部 EEPROM,用於儲存校準因數資料和頻率。 這樣功率計可以自動插入和校正讀數,提高精確性和方便性。

高可靠性
堅固的聚碳酸酯底座設計能抵抗掉落衝擊,可應對艱苦的現場處理。 因為沒有通風口,所以功率計可防潑水。 爲了更好地保護設備,還可以選用前蓋板和軟包,以適應惡劣環境。 功率感測器也經過加固以應對艱苦環境中的工作。

精度提高
失配不確定性通常是誤差的最大原因。 MA24xx 系列功率感測器在感測器折返損耗方面提高了 5 ~ 6 dB,失配不確定性降低了一半。 MA244xD 系列高精度感測器加入了一個匹配器,將折返損耗提高了 5 ~ 6 dB,失配不確定性降低了一半。

路徑損耗校正的偏移表
對衰減器、耦合器、電纜、開關和其他測試安裝設備的真實頻率響應的補償可以提高量測精確度。 因此,ML2430A 系列在傳統固定 dB 偏移功能之外還應用了衰減對比頻率的偏移表。 當功率感測器連接使用一個新的 1N 系列寬頻功率限制器時,偏移表會補償頻率響應。 因此,這樣的組合實現了一種精確的、“永不疲倦的”感測器。

軟鍵菜單控制
軟鍵菜單將使用者介面變得便於理解,簡化了儀器控制。 數字小鍵盤簡化了操作介面。

電池
可選的 NiMH “智慧型”電池支援高電量密度,可供設備一天運行 8 小時。 準確的電量計量,<2 小時的快速充電週期,並且無需 NiCd 電池記憶效應,從而提高了此種電池技術的方便性。

電壓計
ML2430A 系列還支援高速電壓量測。 後面板 BNC 量測電壓或作為 V/GHz 輸入支援自動感測器校準因數校正。
