功率計

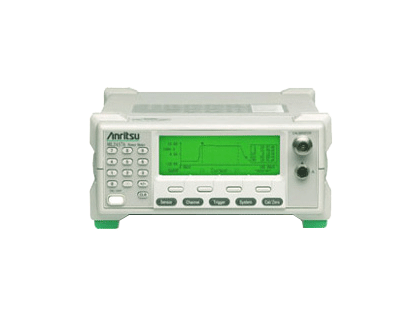

ML2437A
此產品已停產
Overview

ML2437A 功率計將熱量測計的準確性、二極體量測計的速度和峰值功率計顯示圖形的優勢結合起來。 這樣就形成了一個獨立的儀器,每秒對單個感測器的取樣率超過 35K,動態範圍達到 90 dB。 圖形顯示功能是此量測計的標準功能。 堅固的外殼和可選的大容量 NiMH 電池給現場服務應用帶來實驗室品質的精準度。 ML2437A 有一個輸入口。

  • 成本低、高速、精確且靈活
  • 便攜、堅固耐用並且防潑水。
  • 可選 NiMH 電池,提供六小時連續供電
  • 使用設定檔運轉模式,取樣頻率為每秒 35k,可量測和傳輸 200 個資料點的高速突發。
  • ML2430A - 99.9% 模仿舊功率計,提高了 ATE 系統的生產力。 典型測試系統比原來系統的速度提高了 2 到 10 倍。
規格
  • 90 dB 動態範圍
    典型的通訊行業 ATE 系統在 60 ~ 80 dB 動態範圍之間運行。 MA247xD 系列的 90 dB 動態範圍可取代兩個 50 dB 感測器。
  • 高可靠性/可在現場使用
    堅固的聚碳酸酯底座設計可應對 艱苦的現場處理,並且防潑水。
  • 精度提高
    MA24xx 系列功率感測器在感測器折返損耗方面提高了 5 ~ 6 dB,失配不確定性降低了一半。
  • 軟鍵菜單控制
    軟鍵菜單將使用者介面變得便於理解,簡化了儀器控制。 數字小鍵盤簡化了操作介面。
  • 電池
    可選的 NiMH “智慧型” 電池支援高電量密度,可供設備一天運行 8 小時。
  • 電壓計
    ML2430A 系列還支援高速電壓量測。 後面板 BNC 量測電壓或作為 V/GHz 輸入支援自動感測器校準因數校正。


適用於 CW 或現場應用

  • 成本低、高速、精確且靈活
  • 便攜、堅固耐用並且防潑水。
  • 可選 NiMH 電池,提供六小時連續供電

GPIB 速度和模擬
  • 使用設定檔運轉模式,取樣頻率為每秒 35k,可量測和傳輸 200 個資料點的高速突發。
  • ML2430A - 99.9% 模仿舊功率計,提高了 ATE 系統的生產力。 典型測試系統比原來系統的速度提高了 2 到 10 倍。

資料採集活動裝配和觸發功能
  • 操作人員可直接控制觸發延遲和每次讀數時的取樣整合時間。
  • 觸發源類型包括持續、內部、外部 TTL 和手動。
突發分析圖形顯示
  • 可對高速訊號的高解析度進行隨機重複取樣。 一個時域圖形顯示用於分析功率範圍為 –40 dBm ~ +20 dBm 的脉衝訊號。
  • 35 kHz 的取樣速度可形成清晰的蜂巢式和 PCS 訊號的功率分析圖,包括 TDMA、PHS、GSM 和 DCS-1800。 使用指針的平均值可以輕鬆地重複量測脉衝頂部功率。
  • 在讀取模式下量測脉衝頂部功率,動態範圍 >80 dB,GPIB 速度 >200 個讀數/秒 。

功率對比時間的圖形顯示
  • 脉衝功率或 TDMA 訊號可用。 功率對比時間模式為條形圖表樣式顯示。
  • 在服務應用中,功率對比時間模式加快了特殊條件下故障排除的速度,如行動電話的間歇開關和不正常的電源控制。
  • 幀觸發讓用戶得以穿過時隙量測平均功率。
