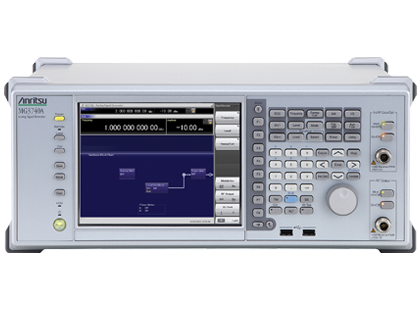

Analog Signal Generator MG3740A

類比信號產生器

MG3740A
此產品已停產
Overview
  • 類比信號產生器支援頻率:100 kHz 至 2.7/4/6 GHz
  • 提供高純度信號來源測試類比無線電
  • 內建 AM/FM/ΦM/脈衝調變功能[標準]
  • 2個 RF 輸出 (使用雙 RF)[選項]
  • 擴充為窄頻數位調變信號產生器[選項]

類比信號產生器 MG3740A 擁有出色的 RF 規格 (包括 SSB 相位雜訊及輸出位準等等),以及豐富的調變功能 (AM/FM/ΦM/脈衝)。MG3740A 是理想的解決方案,可提供高純度信號來源,測試類比無線電 Rx 特性。此外新增數位調變選項,可支援產生窄頻數位調變信號。
可支援窄頻數位及 CW 與類比調變。

Data Sheet



■ 主要效能及規格

基本效能

頻率範圍 100 kHz 至 2.7/4/6 GHz[第1個 RF 選項]
100 kHz 至 2.7/4/6 GHz[第2個 RF 選項]
SSB 相位雜訊 <-140 dBc/Hz (標稱值) (100 MHz,20 kHz 偏移,CW)
<-131 dBc/Hz (一般值) (1 GHz,20 kHz 偏移,CW)
位準設定範圍 -110 至 +17 dBm[標準]
-144 至 +17 dBm[選項]
高功率輸出 +23 dBm (CW,400 MHz 至 3 GHz)[選項 041/071]
切換速度 <600 µs (頻率/振幅、列表/掃描模式)
內建 AM/FM/ΦM/脈衝調變功能[標準]


擴充選項

  • 新增額外的類比調變輸入[選項]
           新增額外的類比調變輸入選項,擴展為 2個內部調變來源 (AM/FM/ΦM) 及 1個外部調變來源,支援同步雙信號調變。
  • 2個獨立 RF 輸出 (使用雙 RF)[選項]
           支援「所需波+干擾波進行 Rx 特性測試」、「振幅互調特性評估」及「RF/LO 信號來源進行混波器評估」。
  • USB 功率感測器 (需另行選購)
           支援連接最多 2個 USB 功率感測器。
  • 擴充為窄頻數位調變信號產生器[選項]
    新增數位調變功能[選項]支援產生窄頻數位調變信號。
    • RF 調變頻寬:2 MHz
    • 波形產生軟體:IQproducer (授權需另行選購)
        TDMA IQproducer/Fading IQproducer
  • BER 測量功能[選項]
           輸入位元率:100 bps 至 40 Mbps


通訊介面

  • 標準 1000BASE-T、GPIB 及 USB 介面
  • 內建 SCPI、MG3700A/MS269xA/MS2830A/MG364xA 相容模式
選項

Hardware Main frame MG3740A Analog Signal Generator
Hardware Option
1stRF
(Requires one option)
MG3740A-032 1stRF 100 kHz to 2.7 GHz
MG3740A-034 1stRF 100 kHz to 4 GHz
MG3740A-036 1stRF 100 kHz to 6 GHz
Hardware Option
2ndRF
(optional)
MG3740A-062/162 2ndRF 100 kHz to 2.7 GHz
MG3740A-064/164 2ndRF 100 kHz to 4 GHz
MG3740A-066/166 2ndRF 100 kHz to 6 GHz
Hardware Option
Common
MG3740A-001/101 Rubidium Reference Oscillator
MG3740A-002/102 High Stability Reference Oscillator
MG3740A-011/111 2ndary HDD
MG3740A-017/117 Universal Input/Output
MG3740A-020/120 Digital Modulation
MG3740A-021/121 BER Test Function
MG3740A-029 OS Upgrade to Windows 7
MG3740A-313 Removable HDD
Hardware Option
For 1stRF
MG3740A-041/141 High Power Extension for 1stRF
MG3740A-042/142 Low Power Extension for 1stRF
MG3740A-043/143 Reverse Power Protection for 1stRF
MG3740A-045/145 ARB Memory Upgrade 256 Msample for 1stRF*1
MG3740A-048/148 Combination of Baseband Signal for 1stRF*1
MG3740A-050/150 Additional Analog Modulation Input for 1stRF
Hardware Option
For 2ndRF
MG3740A-071/171 High Power Extension for 2ndRF
MG3740A-072/172 Low Power Extension for 2ndRF
MG3740A-073/173 Reverse Power Protection for 2ndRF
MG3740A-075/175 ARB Memory Upgrade 256 Msample for 2ndRF*1
MG3740A-078/178 Combination of Baseband Signal for 2ndRF*1
MG3740A-080/180 Additional Analog Modulation Input for 2ndRF
Software
IQproducer*1
MX370102A TDMA IQproducer
MX370107A Fading IQproducer
Maintenance service MG3740A-ES210 2 Years Extended Warranty Service
MG3740A-ES310 3 Years Extended Warranty Service
MG3740A-ES510 5 Years Extended Warranty Service
*: MG3740A-1xx: Retrofit options.
*1: Requires MG3740A-020/120.
