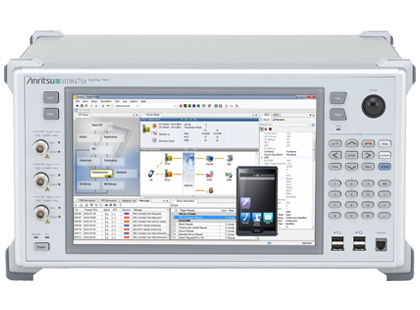

訊令測試儀 (基地台模擬器) MD8475A

訊令測試儀 (基地台模擬器)

MD8475A
此產品已停產
Overview
  • 支援多種通訊系統
    LTE (2x2 MIMO)、LTE-Advanced (2CA, 3CA*1)、W-CDMA/HSPA/HSPA Evolution/DC-HSDPA、GSM/GPRS/EGPRS、CDMA2000 1X/1xEV-DO Rev. A、TD-SCDMA/TD-HSPA
  • SmartStudio 圖形化設定介面 (GUI) 可輕鬆設置測試環境及功能測試
  • 內建 CSCF 伺服器功能,支援 GUI 界面的 IMS 服務測試 (如 VoLTE)
    • 使用內建 CSCF 伺服器的簡單測試
    • 腳本模式可透過針對不定期測試等建立 SIP 序列,支援複雜的測試環境
  • LTE 資料傳輸量最高可至 300 Mbps (下行鏈路) 及 50 Mbps (上行鏈路)
  • 多合一 DC-HSDPA 43.2 Mbps 支援
  • 全在一個支援雙基地台測試環境,包括 Inter-RAT 基地台重選 (Cell Reselection)、重新導向 (Redirection)、基地台變更 (Cell Change) 及 CS Fallback 等功能
  • 支援 LTE/W-CDMA 至 WLAN 分流 (offload) 測試
  • 以 SmartStudio Manager 進行自動化且全年不中斷的測試
    • 自動控制 Android 智慧型手機和 MD8475A
    • 超過 180 種序列範本在設定後可立即供測試使用  UPDATED
  • 支援 eCall/ERA-GLONASS 測試

     *1: 需要單獨的MD8430A 訊令測試儀

訊令測試儀 MD8475A 是多合一的基地台模擬器,可支援 LTE、LTE-Advanced、W-CDMA/HSPA/HSPA Evolution/DC-HSDPA、GSM/GPRS/EGPRS、CDMA2000 1X/1xEV-DO Rev. A 及 TD-SCDMA/TD-HSPA。本產品具備優異的成本效能比,可支援多重模式 LTE 智慧型手機及行動設備的應用服務、VoLTE 及呼叫程序測試。


簡易的 GUI 設定,免於複雜的測試案例建立作業
使用 GUI 型 SmartStudio MX847570A 搭配 MD8475A 基地台模擬器,可輕鬆設定智慧型手機測試環境。可於 GUI 設定各種參數 (如頻率與控制狀態),以便一鍵執行測試,包括難以在即時網路上執行的 Reject 測試。無需建立測試案例或瞭解信號協定,更能專注於測試智慧型手機的功能與效能。
MD8475A_Screen01-3

支援多功能智慧型手機測試
一般行動驗證階段支援完整的測試環境,例如使用 2x2 MIMO 多重系統 LTE 行動裝置的最高傳輸量效能測試、壓力測試及電池耗電量測試,以及 CS Fallback、交遞的通話連線可靠性及穩定性測試、低 RF 功率的通訊測試,LTE 至 WLAN 分流測試,以及在雙基地台環境*使用 LTE Multiple PDN 及 SMS 服務驗證。
此外,使用 SmartStudio GUI 介面可輕鬆設定測試狀況,並提供自動遠端控制的測試序列,有效縮短測試環境的配置時間。

MD8475A_Icon01   變更鄰近的基地台間的設定值,檢驗行動訊號交遞是否正確。

MD8475A_Icon04   模擬各種使用環境,以測量電池使用時間。

MD8475A_Icon02   模擬地震預警等難以在即時網路上進行測試的緊急通知。

MD8475A_Icon05   透過變更基地台設定來評估傳輸量,以及模擬內建 SIP 伺服器。

MD8475A_Icon03   測試基本行動通話和 LTE 語音 (VoLTE) 通話。

MD8475A_Icon06   模擬政策伺服器和專用閘道,以供分配 WLAN 的流量。

以 SmartStudio 進行自動化不中斷的測試
SmartStudio Manager MX847503A 軟體的用途,在於自動且持續地編輯測試序列並執行已建立的測試序列。此軟體可運用 SmartStudio MX847570A 軟體,將手動測試作業工作自動化。自動化且免手動的評估方式可提升效率。此外,Pass/Fail 評估可連同持續產生的測試結果一同回報。
测试序列编辑屏幕
測試序列編輯畫面
测试序列连续执行屏幕
測試序列持續執行畫面
测试序列连续执行结果显示
測試序列持續執行結果顯示

* 依不同的系統配置需另行搭配部分選項

測試序列 (SmartStudio Manager)
摺頁冊



SmartStudio System Configuration
smartstudiosystemconfiguration-e
eCall 解決方案

eCall/ERA-GLONASS 解決方案:eCall 測試器 MX703330E

■ 概觀

eCall 測試器 MX703330E 軟體可搭配 MD8475A 一同執行,模擬 eCall 服務的 PSAP。此軟體可模擬交通事故發生時,IVS 與 PSAP 之間的 eCall 通訊 (MSD 通訊至語音呼叫)。 此外,加入 MSD ERA GLONASS Option MX703330E-031,可透過 SMS 支援 MSD 資料通訊的 ERA-GLONASS 系統測試。


eCall: Automatic Emergency Call System
IVS: In-vehicle System
MSD: Minimum Set of Data (location, number of passengers etc.)
PSAP: Public Safety Answering Point


■ 測試環境與目標


■ 功能

測試通訊序列
測試 IVS 與 PSAP 之間的通訊序列。

顯示通訊狀態
顯示 IVS 與 PSAP 之間的通訊狀態。
  • eCall 通訊狀態 (MSD 呼叫至語音呼叫)
  • MSD 通訊狀態 (頻帶內數據機)
  • 顯示並儲存測試結果
    畫面上會顯示出 eCall 的執行結果並儲存至檔案內。
  • 頻帶內數據機序列
  • MSD 解碼資料

  • 比較 MSD 解碼資料
    設定為預計參考資料的 MSD 資料將與所收到的 MSD 資料進行比對,然後顯示比對結果。



    ■ 使用者介面
