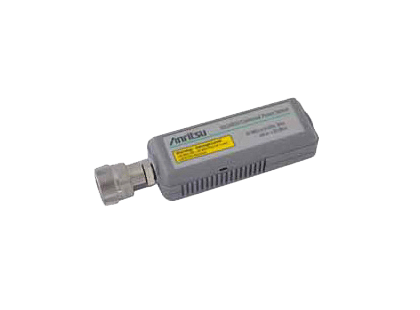

通用功率感測器(均值) MA248xD Series

通用功率感測器(均值)

MA248xD Series
此產品已停產
Overview

MA248xD 系列是動態範圍為 80 dB 的真有效值感測器。 這些功率感測器可用於對 CW、多重載波調變的 RF 波形(如 3G、4G 和 OFDM)進行平均功率量測。 本感測器由三對二極體組成,其中每個二極體的設置均可在感測器的動態範圍內的平方律區域內工作。 因此,無論輸入訊號的調變的類型和頻寬如何,都可以進行真有效值量測。 選件 1 提供 TDMA 量測功能,可以校準一個二極體對在寬動態範圍內的線性度,這使其成為真正的通用感測器。

  • 真有效值量測可對各種類型的訊號進行精確的平均功率量測
  • 動態範圍為 80 dB
  • 使用選件 1 可進行快速且精確的(1.8 % 線性度)CW 平均功率量測。
  • 10 MHz ~ 50 GHz 的寬頻率範圍(視感測器而定)
  • 校準因數儲存在 EEPROM 中
規格

 通用功率感測器

型號

 MA2481D

 MA2482D

 MA2480/01

頻率範圍

 10 MHz - 6 GHz

 10 MHz - 18 GHz

在通用功率感測器上添加快速 CW 模式,從而進行 CW 訊號的高速量測以及 TDMA 和脉衝量測。

動態範圍 (dBm)

 -60 ~ +20

SWR

<1.17;10-150 MHz
<1.12;0.15-2 GHz
<1.22;2-12.4 GHz
<1.25;12.4-18 GHz

上升時間1 (ms)

 <0.004(僅使用選件 1)

感測器線性度

10 MHz - 6 GHz
3% -60 ~ +20 dBm
6 - 18 GHz
3% -60 ~ +20 dBm
3.5% o ~ +20 dBm
(1.8% CW,使用選件 1)

射頻接頭2

 N(m)

1. 0.0 dBm,室溫。
2. 每臺 MA24XX 系列的感測器都配備高精度射頻接頭和六角聯結螺母,可以使用工業標準的扭力扳手進行連接。
