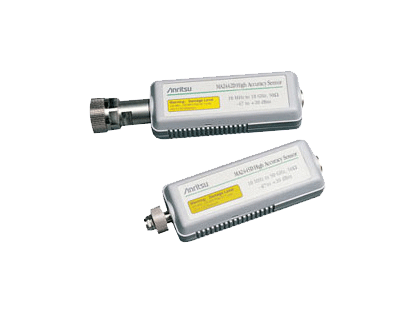

標準二極體感測器 (CW)

MA247xD 系列
此產品已停產
Overview

Anritsu MA247XD 標準二極體感測器專用於 ML2430、ML2480 和 ML2490 系列功率計。 它們適用於高動態範圍、高精度的 CW 和 TDMA 量測。 這些功率感測器的動態範圍為 90 dB,線性度優於 1.8%,非常適合精確量測。 這些感測器的上升時間為 4 µs,足夠對 GSM 和使用 GMSK 調變的相似的 TDMA 系統進行功率量測。

  • 寬動態範圍感測器 (-70 dBm ~ +20 dBm)
  • 精確的 CW 平均功率量測
  • 10 MHz ~ 50 GHz 的寬頻率範圍(視感測器而定)
  • 校準因數儲存在 EEPROM 中
規格

標準二極體感測器

型號

 MA2472D

 MA2473D

 MA2474D

 MA2475D

頻率範圍

10 MHz - 18 GHz

10 MHz - 32 GHz

10 MHz - 40 GHz

10 MHz - 50 GHz

動態範圍 (dBm)

-70 ~ +20

SWR

<1.17;10-150 MHz3
<1.90;10-50 MHz
<1.17;50-150 MHz
<1.12;0.15-2 GHz
<1.22;2-12.4 GHz
<1.25;12.4-18 GHz
<1.35;18-32 GHz
<1.50;32-40 GHz
<1.63;40-50 GHz

上升時間1 (ms)

< 0.004

感測器線性度 4

1.8%, < 18 GHz
2.5%, < 40 GHz
3.5%, < 50 GHz

射頻接頭 2

 N(m)

K(m)

K(m)

 V(m)

1. 0.0 dBm,室溫。
2. 每臺 MA24XX 系列感測器都配備精密射頻接頭和六角聯結螺母,可以使用工業標準扭力扳手進行連接。
3. 僅適用於 MA2472D
4. MA2475D 線性度在 -70 dBm ~ +15 dBm 之間。
