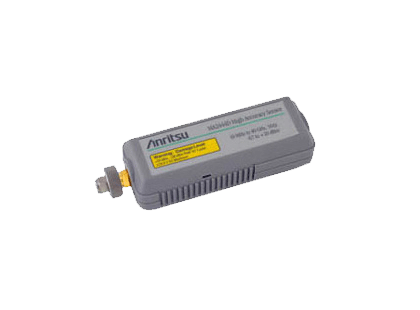

高精度二極體感測器 (CW)

MA244xD 系列
此產品已停產
Overview

Anritsu MA244XD 標準二極體感測器專用於 ML2430、ML2480 和 ML2490 系列功率計。 它們適用於高動態範圍、高精度的 CW 和 TDMA 量測。 由於內置有 3 dB 衰減器,MA244XD 可將輸入 VSWR 最小化,最適合用於在較大動態範圍內需要最佳量測精度的情況,例如量測放大器。 這些感測器的動態範圍為 87 dB,而 MA247XD 標準二極體感測器的動態範圍為 90 dB。 此感測器在其他方面的所有效能均與標準二極體感測器相同。

  • 寬動態範圍感測器 (-67 dBm ~ +20 dBm)
  • 精確的 CW 平均功率量測
  • 10 MHz ~ 50 GHz 的寬頻率範圍(視感測器而定)
  • 校準因數儲存在 EEPROM 中
規格

 高精度二極體感測器

 型號

  MA2442D

 MA2444D

 MA2445D

頻率範圍

 10 MHz - 18 GHz

 10 MHz - 40 GHz

 10 MHz - 50 GHz

動態範圍 (dBm)

 -67 ~ +20

SWR

<1.17;10-150 MHz (MA2442D only)
<1.90;10-50 MHz
<1.17;50-150 MHz
<1.08;0.15-2 GHz
<1.16;2-12.4 GHz
<1.21;12.4-18 GHz
<1.29;18-32 GHz
<1.44;32-40 GHz
<1.50;40-50 GHz

上升時間1 (ms)

 <0.004

感測器線性度 3

1.8%, < 18 GHz
2.5%, < 40 GHz
3.5%, < 50 GHz

 射頻接頭2

 N(m)

 K(m)

 V(m)

1. 0.0 dBm,室溫。
2. 每臺 MA24XXA/D 系列感測器都配備精密射頻接頭和六角聯結螺母,可以使用工業標準扭力扳手進行連接。
3. MA2445D 線性度在 -67 dBm ~ +15 dBm 之間。
