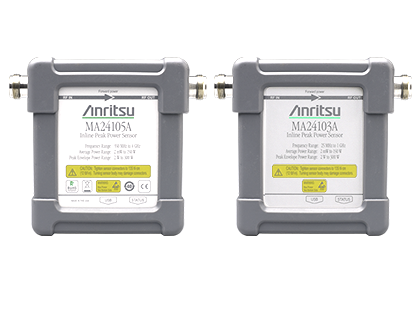

直列式高功率感測器 MA24105A

直列式高功率感測器

MA24105A
此產品已停產
Overview

安立知MA24105A直列式高功率感測器,可提供頻率範圍在 350 MHz ~ 4 GHz 間的精確平均功率量測,功率水平最低可至 2 mW,最高可達 150 W。此感測器在帶有"雙路徑"架構的二極體感測器前端,使用一個單向耦合器,提供(類似熱感測器)進行真有效值量測的最佳頻率和動態範圍,使用者可以進行高度精確 CW、多重載波和數位調變訊號的平均功率量測,如 GSM/EDGE、CDMA/EV-DO、WCDMA/HSDPA、WiMAX 和 TD-SCDMA。與感測器中的信號調節電路、ADC和電源共存微處理控制器,使其成為一個功能全面的功率計。前進方向還包括一個4MHz帶寬通道,峰值和比較器/集成電路,由此增加了測量功能,如: PEP功率、Crest factor、CCDF測量功能和burst average power。另一個反向檢測電路增加了反向功率測量功能,反向功率、反向係數、折返損耗和SWR。訊號調節電路、ADC 和電源的微控制器,這些組成了一個完整的微型功率計。
與PC同時操作
可以通過USB接口與安裝有Microsoft Windows®系統的PC連接使用。其帶有PowerXpert™應用軟體(2.1版本,或者更高),可用於數據顯示、分析和功率感測器的控制。軟體提供了一個前窗面板,使得PC看著好似傳統的功率感測器。這歀應用軟體有極豐富的功能特點,比如數據紀錄、功率和時間圖,以及偏移表,可達到快速且精確的測量要求。

  • 廣泛的頻率範圍 (600 MHz to 4 GHz)
  • 覆蓋所有主要蜂巢式頻段和通訊頻段,如 WLL、GSM/EDGE、CDMA/EV-DO、WCDMA/HSDPA、WiMAX 和 TD-SCDMA
  • 正向和反向測量
  • 同類產品中動態範圍最廣的直列式功率計
  • 真有效值量測達
  • 獨立式、低成本、隨插即用型設備
  • 適用於高波峰因數訊號量測
規格

頻率範圍
350 MHz - 4 GHz
動態範圍
2 mW to 150 W (+3 dBm to 51.76 dBm)
輸入折返損耗

>29.5 dB, < 3 GHz

>26.5 dB, < 4 GHz

量測不確定度
< 3.8%
射頻接頭
N (F)
