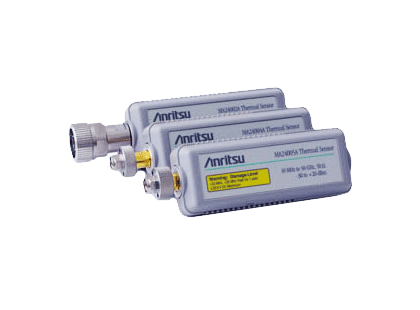

熱感測器

MA2400xA
此產品已停產
Overview

Anritsu MA2400xA 系列熱感測器專用於 ML2430、ML2480 和 ML2490 系列功率計。 這些感測器可在 50 dB 動態範圍內提供極佳的功率量測精度。 熱感測器使用塞貝克 (Seebeck) 元件,其中異種金屬間的熱梯度和電荷遷移的混合效應可提供所有射入波平均功率的真實讀值。 Anritsu 熱感測器配備領先的 SWR 和內置 EEPROM,提供校準因數和線性度校正資料。 這樣量測任何訊號都能保證精準度。

  • 真有效值量測可對任何類型訊號進行精確的功率量測
  • 50 dB 動態範圍
  • 10 MHz ~ 50 GHz 的寬頻率範圍(視感測器而定)
  • 校準因數儲存在 EEPROM 中



    關於量測平均和峰值功率的工作臺功率計的更多資訊:

    ML2437A 系列功率計
    ML2438A 系列功率計
    ML2487B 系列寬頻功率計
    ML2488B 系列寬頻功率計
    ML2495A 系列寬頻峰值功率計
    ML2496A 系列寬頻峰值功率計

  • 規格
     型號

     MA24002A

     MA24004A

     MA24005A

     頻率範圍

     10 MHz - 18 GHz

     10 MHz - 40 GHz

     10 MHz - 50 GHz

     動態範圍 (dBm)

     -30 ~ +20

     SWR

    <1.90;10 ~ 50 MHz
    <1.17;50 ~ 150 MHz
    <1.10;0.15 ~ 2 GHz
    <1.15;2 ~ 12.4 GHz
    <1.20;12.4 ~ 18 GHz
    <1.25;18 ~ 32 GHz
    <1.30;32 ~ 40 GHz
    <1.40;40 ~ 50 GHz

     上升時間1 (ms)

     <15

     感測器線性度2

    1.8%,<18 GHz
    2.0%,<40 GHz
    2.5%,<50 GHz

     射頻接頭3  N(m)  K(m)  V(m)

    1. 0.0 dBm,室溫,標準的 1.5m 感測器電纜
    2. 感測器線性度規格是 ± 值。 MA24005D 的可用線性度为 –30 ~ +15 dBm。 +15 dBm 以上增加 1 %
    3. 每臺 MA2400A/D 系列感測器都配備精密射頻接頭和六角聯結螺母,可以使用工業標準扭力扳手進行連接。
