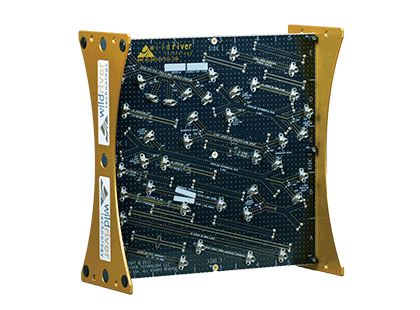

CMP-28 (SM6689) and CMP (SM6690)

高速信道建模平台

CMP-28 (SM6689) 和 CMP (SM6690)
此產品已停產
Overview

  • 適合於 28 Gbps (CMP-28) 和 32 Gbps (CMP-32) 的工作
  • 3D-EM 基準結構
    • 材料提取方法和支援結構
    • 諧振器
    • 階躍阻抗結構,用於 VNA 時間變換分析和 TDR
  • TDNA-VNA 分析結構
    • TDR 分解器,用於超快 TDR(上升時間為 10 psec 和 28 psec)
  • 可輕鬆實現 3D-EM 導入的 Allegro 配置
  • 通孔系列
    • 電容、電感、調諧

Wild River Technology LLC 的 CMP-28 和 CMP-32 信道建模平台為高速 28 Gbps 和 32 Gbps 系統的開發提供了強大的工具。

CMP 平台由許多已知結構組成(如通孔、差分對等)。 這些結構所提供的維度和介電特性,使其可用於將模擬結果與 S 參數量測派生結果進行比較。 這樣即可評估模擬—量測一致性。

這些平台在標準情況下配備一本使用者手冊、堅固的 Pelican 式外殼和台架組件,允許設備在任意軸上朝向豎直或水準方向。

使用 VectorStar 時,使用者還將受益於 VectorStar 所帶來的優勢,在 CMP 平台和使用者自有設計上執行的量測將高度集成,因為 VectorStar 具有:

  • 70 kHz 起始頻率和低頻動態範圍,這對訊號完整性應用和確保量測—模擬一致性至關重要
  • MS4640B 提供 DifferentialView™ 和第二內部源選項,用於真正微分模式激勵測量
    • 簡單易用的圖形設定
    • 進行參數更改時的即時測量視圖
    • 先進的真正微分模式激勵校正可控制 DUT 的相位關係
  • 可對頻率、埠數和選項進行升級
    • 可以在位元速率/頻率需求提高時升級頻率,從而保護投資
    • 例如,可稍後增加第二源和 DifferentialView

規格
請參閱資料庫中的快捷資料表
