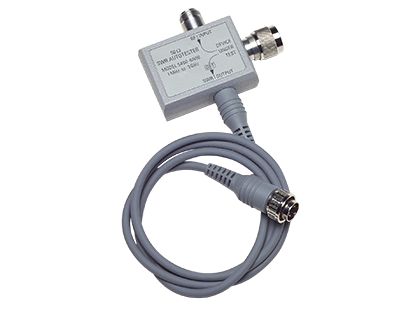

5400-6 Series SWR Autotesters

SWR 自動化測試儀

5400-6 系列
此產品已停產
Overview

5400-6 系列 SWR 自動化測試儀集高指向性電橋、探測器、低反射量測試埠和精密基準終端於一體。 它們與型號為 56100A 的標量網路分析儀和 54100A 系列標量量測系統配合使用,執行固定頻率和掃瞄頻率的折返損耗 (SWR) 量測。 折返損耗量測適用的無線和微波頻率範圍較廣,可用以檢測系統、子系統和微波元件的性能,諸如放大器、定向耦合器、衰減器、濾波器、分離器和終端等。

  • 指向性 40 dB:
  • 1 MHz ~ 3000 MHz
  • F、N 或 BNC type 測試埠接頭
應用

 型號

 指向性 (dB)

 精準度1

 測試埠連接

 實體

5400-67FF752,5

 40

10-1000 MHz

 F(f)



0.010 ±0.01p2

5400-6B50B3
5400-6BF50B3

 40

1-1500 MHz

BNC (m)
BNC (f)

 尺寸: 2.5 x 5.1 x 7.0 cm

重量: 225g

0.010 ±0.01p2

5400-6B75B3,5
5400-6BF75B3,5

40

0.010 ±0.10p2

BNC (m)
BNC (f)

5400-6N503
5400-6NF503

40

1-1000 MHz

100-3000 MHz

2000-3000 MHz

Type N (m)
Type N (f)

0.010 ±0.05p2

0.010 ±0.05p2

0.010 ±0.05p2

5400-6N753,5
5400-6NF753,5

40

0.010 ±0.05p2

0.010 ±0.05p2

0.010 ±0.05p2

Type N (m)
Type N (f)

1 其中,P 表示量測的反射係數。 精準度包括測試埠的反射性和指向性的影響。
2 輸入接頭: BNC 陰性接頭
3 輸入接頭: Type N 陰性接頭
4 附加接頭與電纜
5 阻抗 75 Ohm

  輸入埠阻抗:   50 Ohm(除非另有說明)
  插入損耗(從輸入端到測試埠):   6.5 dB(額定值)
  探測器輸出端極性:   陰性
  輸出時間常量:   2 ms
  最大功率輸入:   0.5 W (+27 dBm)
  電纜長度:   122 cm(4 英尺)
  溫度範圍:   +25 °C ±5 °C
