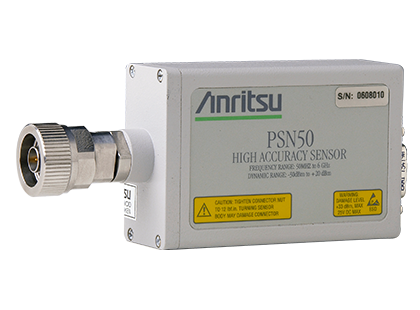

高精度功率传感器(平均功率) PSN50

高精度功率传感器(平均功率)

PSN50
此产品已停产
Overview
  • 频率范围为 50 MHz ~ 6 GHz
  • 动态范围是 -30 到 +20 dBm
  • 校准因子校正
  • 消除噪音并改善低电平信号 (<-20 dBm) 的整体精准度

高精准度功率计能够对 Anritsu 产品目录中的多种产品执行精准的功率测量,测量的频率范围是 50 MHz 到 6 GHz。 PSN50 目前可与 Site Master、Cell Master、Spectrum Master、BTS Master、VNA Master 以及 MS271xB 经济型微波频谱分析仪众多仪器兼容。 总体而言,PSN50 传感器能够提供范围为 -30 dBm 到 +20 dBm 的真有效值测量,使得用户能够对 CW 和数字调制信号(如 GSM/EDGE、CDMA/EV-DO、WCDMA/HSDPA、WiMAX 和 TD-SCDMA)进行高度精准的功率测量。 在现场执行精准的功率测量对于验证发射器输出是否处于指定电平而言非常重要。 例如,维修工作人员需要验证基站输出功率的大小,因为较低的输出功率会快速生成较大的覆盖范围差异,进而导致呼叫中断。

对于支持 USB 接口的产品而言,能够通过 USB A/mini-B 电缆将该传感器轻松连接至各仪器设备。 这些支持 USB 的仪器设备包括 BTS Master、Spectrum Master (MS272xB)、VNA Master 以及 MS271xB 经济型微波频谱分析仪。 使用 USB 连接的另一个好处是不需要独立的直流电源,因而可通过仪器直接供电。

与此相反,配备 RS-232 串行接口的仪器设备除了需要 RS-232 串行电缆外,还需要外接直流电源。 这些 RS-232 仪器设备包括 Site Master (S331D/S332D)、Spectrum Master (MS2711D) 和 Cell Master (MT8212B) 系列产品。

高精准度功率计(选件 19)是一种软件选件,能够将所需仪器与功率传感器相连。

安立有遍布全球的校准和服务中心,可以确保减少停机时间以及获取本地技术支持的时间。对于期待能够自己进行校准,以及那些可以访问有恰当校准配置的实验室的客户们,请参看PSN50技术指标获取更多关于PSN50CalXpert软件工具的信息。

规格
 频率范围

50 MHz ~ 6 GHz

动态范围 (dBm)

-30 到 +20

SWR

<1.1 (50 MHz ~ < 2 GHz)
<1.2 (2 GHz ~ 6 GHz)

传感器线性度

< 3 %

功率承受力 (dBm)

+33

射频接头

N (m)
