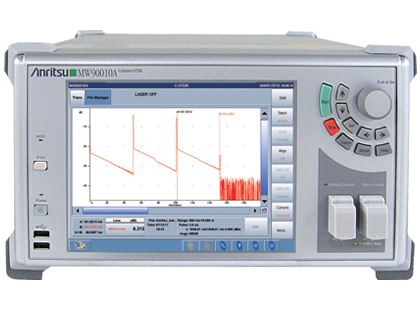

C-OTDR MW90010A

Coherent OTDR

MW90010A
此产品已停产
Overview
  • 支持长达12,000 km的超长距离测试
  • 便携且重量轻的一体式设计,非常适合在现场 及船上使用。
  • 高分辨率:故障检测的分辨率为10m
  • 简单易用的触模屏操作
  • 宽动态范围:支持80Km或更长的中继器间隔
  • 内置可调谐光源的波长精度可达0.2nm,波长范围为1535.03nm到1565.08nm
  • 可调的光输出功率:0dBm~13dBm

MW90010A是目前全世界唯一的可以用来测试海底光缆的相干光时域反射仪,其可以测试超长距离的海底光缆,测试距离可以达到12,000Km,是理想的海底光缆测试与维护工具。

MW90010A采用相干检测技术,利用光纤下行链路作为测试接口,测试背向反射光,可以穿透所有的光中继器,显示事件的损耗、距离等。
其WINDOWS的图形化操作界面、快速的测试速度、强大的存储能力该用户的测试带来了最大的便捷性。

Items Specifications
Fiber under test
ITU-T G.653 (DSF)
Optical connector
FC, SC, DIN, HSM-10/A, ST, LC
Wavelength (Probe light)
1535.03 nm to 1565.08 nm
Wavelength accuracy
±0.2 nm (20 to 30℃)
Warm-up time
30 minutes (20 to 30℃)
Pulse width
3/10/30/60/100 µs
Optical output power
0 to +13 dBm, 0.5 dB Steps
Dynamic range (S/N=1)
>17 dB
Measurement Conditions:
  • Pulse width: 10 µs
  • Average times: 216
  • Distance range: 1000km
  • Smoothing: On
  • Ps: -57 dBm @ Pin *1
  • Pase: -20 dBm/nm @ Pin *2
  • Dead zone
    0.5 km (Pulse width: 3 µs)
    Distance range
    100 km, 500 km to 12,000 km (in 500 km steps)
    Measurement time
    15 minutes (Distance Range: 1000 km, Average times: 216)
    Dimensions and mass
    320 (W) × 177 (H) × 451 (D) nm, <17 kg

    *1: Ps: Maximum backscatter level at the input [dBm]

    *2: Pase: ASE level at the input [dBm]



    请参考来自OFC 的LightWave 杂志的文章:Anritsu Coherent OTDR
