网络测试专家 MT1000A

网络测试专家

MT1000A
此产品已停产
Overview
  • 适用于光纤检查和数据通信测试的一体化便携式测试仪
  • 9 英寸彩色触控屏,操作简便
  • 通过 VNC 进行长期远程连续测试

  • OTDR Module
  • Transport Module
  • CPRI RF Module

*: 适用于认证的国家和地区,包括美国、加拿大、日本和所有欧盟国家。



*该设备自带Linux软件。客户有获取、修改和重新发布该软件源代码的权利。请点击页面上方的“联系我们”进行索取,但我们无法回复关于Linux源代码内容的问题,请知悉。

网络测试专家Pro MT1000A是一款结合使用数据通信、CPRI信号分析模块和 OTDR 模块的多平台便携式现场测试仪。
它可通过改变模块配置进行自定义,满足任何测试需求。

GUI 直观明了,触控面板操作简便,还能以 PDF 和 CSV 等多种报告格式快速输出测试结果,大大减少操作员培训需求。此外,强大的远程控制功能可实现对远距离安装的自动长期现场监控。

光纤安装与维护

OTDR Module(1310/1550 nm SMF MU100020A, 1310/1550/850/1300 nm SMF/MMF MU100021A)
OTDR Module(1310/1550/1625nm SMF MU100022A)

  • 传输损失和 OTDR 测量

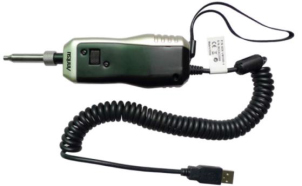

  • 光纤端面状况(灰尘、刮擦)检查(可选)
optical-fiber

传输设备安装与性能测试

Transport Module(10G Multirate Module MU100010A)

  • 一体化传输测试仪
    支持 1.5 Mbps 到 10 Gbps 不同速度
  • 所有速率下双端口同步测量
  • PDF、CSV 和 XML 格式测试报告
  • 远程 GUI 操作



移动基站和天线安装

CPRI RF Module(CPRI RF Module MU100040A)

  • CPRI 接口用的两个SFP(小型可插拔)端口
  • CPRI数据传输用的RF IQ 信号频率特性分析
  • 传输固定IQ模式

安装复杂的移动网络

随着智能手机和平板电脑等移动设备在世界各地迅速普及,这些使用 SNS、视频流的设备使数据流量呈现爆炸式增长。虽然移动网络基站采用各种不同的方法配置,但天线无线电部分均通过通用接口 CPRI/OBSAI 以光纤实现 BBU 与 RRH 的连接。随着移动网络环境的日益发展,对光纤故障探测与传输质量测试的需求也越来越多。而在网络测试专家 MT1000A 中安装 10G 多速率模块 MU100010A 和 OTDR 模块 MU100020A/21A/22A,就能实现一体化光纤故障探测和传输质量测试。
利用 MU100020A/21A/22A,通过过度的光反射,可探测出光缆连接处有刮损或污垢的连接器就是故障位置,从而实现移动光纤网络的故障探测与故障排除。此外,通过光纤可视器功能实现使用方便、轻松报告的测试,还能极大地提高工作效率。

OTDR 模块应用

一般来说,根据光纤测量的环境,OTDR 测量需要距离范围、脉冲宽度、测量时间等多项设置。这就让一般情况下不使用 OTDR 的技术人员感到非常困难。对一个光电路执行通过/未通过评估来获取报告时,一个简单且直观的 GUI 是提高工作效率的关键。
MU100020A/MU100021A/MU100022A 的操作很简单,它采用三种应用测量模式:Standard OTDR 测量、FTTA 测量、Construction测量和 OLTS 测量。

otdr  Standard OTDR 测量

OTDR 测量结果显示为一条轨迹,显示光纤长度、损失和反射大小,并在光纤可视器屏幕上显示分析结果报告。

  • 事件图标显示每个连接器、接片和远端的特性。
  • 通过/未通过评估基于用户可设置阈值

用户可针对每个事件设置任意阈值。只要预先设定工程设计手册中规定的通过/未通过评估设置,那么测量结束时,就可轻松地看出所测量的光纤损耗状态。

ftta  FTTA 测量

移动前传 FTTA 一般安装长度约为几百米的相对较短光纤。在此类测量环境中,不同运营商在不同条件下进行的测量通常会在之后的数据处理中出现不一致问题。
在 FTTA 测量中,由于事先确定了光纤安装测量条件,所以不论是谁执行测量,始终都在相同的条件下进行。
与 OTDR 测量功能类似,每次测量结果都可以在跟踪与光纤可视器屏幕上分析。

construction  Construction 测量

该“建构模式”简化了安装工作,在铺设多核光纤电缆时尤其有用。通过利用项目数据(光纤的数量、文件名等)和测量条件等预设的自动化操作可以排除工作失误,从而促使有效地测量多核光纤电缆。

olts  OLTS 测量

在测量光物理层时,第一项基础测量就是使用光源和功率计进行的损耗测量。当内置光源和功率计为标配时,MU100020A/MU100021A/MU100022A 便可被用作一个光损耗测试仪 (OLTS)此外,测量结果可以根据测试仪阈值,由各数据的通过/未通过评估的损耗表来管理。



规格

OTDR Module MU100020A

Options MU100020A-020 MU100020A-021 MU100020A-022
Wavelength 1310 nm/1550 nm ±25 nm
Fiber Type Single Mode Fiber (SMF)
10 µm/125 µm
ITU-T G.652
Pulse Width 3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 ns
Dynamic Range 39 dB/37.5 dB 42 dB/41 dB

46 dB/46 dB

25 dB/25 dB (Pulse Width: 100 ns)

Deadzone
(Fresnel)
(IOR = 1.500000)
≤80 cm (typ.)
Deadzone
(Backscatter)
(IOR = 1.500000)
≤3.8 m/4.3 m

OTDR Module MU100021A

Options MU100021A-021
Wavelength 1310 nm/1550 nm ±25 nm 850 nm/1300 nm ±30 nm
Fiber Type Single Mode Fiber (SMF)
10 µm/125 µm
ITU-T G.652
GI Fiber
62.5 µm/125 µm
Pulse Width 3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 ns

850 nm:
3, 10, 20, 50, 100, 200, 500 ns

1310 nm:
3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000 ns

Dynamic Range 42 dB/41 dB 29 dB/28 dB
Deadzone
(Fresnel)
(IOR = 1.500000)
≤80 cm (typ.)
Deadzone
(Backscatter)
(IOR = 1.500000)
≤3.8 m/4.3 m ≤4.0 m/5.0 m

OTDR Module MU100022A

Options MU100022A-022
Wavelength 1310 nm/1550 nm/1625 nm ±25 nm
Fiber Type Single Mode Fiber (SMF)
10 µm/125 µm
ITU-T G.652
Pulse Width 3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 ns
Dynamic Range 46 dB/46 dB/44 dB
25 dB/25 dB/23 dB (Pulse Width: 100 ns)
Deadzone
(Fresnel)
(IOR = 1.500000)
≤80 cm (typ.)
Deadzone
(Backscatter)
(IOR = 1.500000)
≤3.8 m/4.3 m/4.8 m



一体化现场传输测试仪

一体化现场传输测试仪

设计紧凑、电池供电的 MT1000A 简单易用,内置 10G 多速率模块 MU100010A,并在一款便携式测试仪中集成了安装和维护 1.5 Mbps 至 10 Gbps 通讯网络所需的全部功能。

  • 城域网和核心网 OTN 安装和维护
    • 高达 OTU2 的 OTN,包括以太网映射、CPRI、光纤通道、SDH/SONET 客户端信号、多级映射和 FEC (前向纠错)
    • OTN 新功能的测试和验证:ODU0 和 ODUflex
  • 电信级以太网安装和故障排除
    • 高达 10 GigE 的以太网,包括 RFC 2544、RFC 6349 和 Y.1564 测试
    • 高达 10 GigE 的以太网 OAM
    • 高达 10 Gbps 的 MPLS-TP 和 PBB
  • 移动回程安装和验证
    • 高达 10 GigE 的同步以太网 (ITU-T G.826x)
    • 时间/位相误差测量 (ITU-T G.8265.1, ITU-T G.8275.1) (使用高性能 GPS 规律振荡器MU100090A)
  • 移动前传安装和验证
    • 速率高达 10 Gbps 的 CPRI 测试
    • 速率高达 6 Gbps 的 OBSAI 测试
  • 功能强大的存储区域网络 (SAN) 测试
    • 高达 10 Gbps 的光纤通道
  • 快速轻松的 SDH/SONET 和 PDH/DSn 网络测试
    • 高达 STM-64/OC-192 的 SDH/SONET
    • PDH/DSn (E1、E3、E4、DS1 和 DS3)



客户端信号的 OTN 测试

客户端信号的 OTN 测试

MT1000A 是一款功能强大的完整工具集,可用于测试 OTN 信号。它支持 OTN 级别上整体信号的完整误码率 (BER) 测试,以及至以太网、CPRI、光纤通道和映射到 OTN 信号的 SDH/SONET 客户端信号的所有线路测试。



简单易用

简单易用

MT1000A 小巧轻便,方便携带,使网络现场测试变得更为轻松。服务工程师可以直接在带有简单易懂标识和图形符号的 9 英寸彩色显示屏上解读被测试网络的数据。此外,GUI 可轻松实现在设备性能最高的情况下配置和运行设备。

支持所有传输速度的双端口

  • 通过使用一个设备同时测试两条线路,减少测试时间
  • 实时运行双向故障排除

网络测试专家Pro MT1000A的MU100040A CPRI RF模块为安立传输和光纤测试平台增添了CPRI RF测量方法。MT1000A的模块化设计意味着只可以为CPRI 测量进行配置,或者与10G传输模块和OTDR模块结合在一起创造出最全面最通用的光纤和传输测试仪。

CPRI RF测量

网络测试专家Pro MT1000A是一个手持式电池供电测试仪,便于蜂窝网络的安装和维护。CPRI RF测量是在9英寸的彩色触摸屏上进行配置和显示。基于CPRI的测量包括:

  • CPRI 频谱
  • CPRI 谱图
  • SFP数据
  • CPRI数据链路层警报和光功率

实施CPRI 技术的CPRI 蜂窝基站的测试挑战

把无线电接收装置移到塔顶并把BBU主机放置在塔底部或远程机房内可以提高网络的灵活性和性能,同时降低成本。伴随LTE网络铺设以及整体频谱拥塞带来的频谱致密化增加使得这些网络容易受到干扰和互相调制。监控KPI时首先可能会出现这种网络劣化,特别是会出现通话中断和数据吞吐量的降低。

MU100040A CPRI RF模块显示阿尔卡特-朗讯/诺基亚、爱立信和华为无线电接收装置的上行/下行链路的LTE频谱。

通过在CPRI上行链路上监控 LTE上行频谱,可从地面上监控干扰。网络测试专家Pro MT1000A用的MU100040A CPRI RF 模块为该应用提供了理想的工具。

CPRI RF模块应用

  • 识别对CPRI上行信号干扰的出现
  • 验证BBU 和RRH 之间CPRI链接的信号完整性

CPRI RF 模块规格

设定参数
测量 CPRI 频谱、频谱图、数据链路层警报、SFP 数据(SFP 信息和法规遵从性信息)
CPRI 配置 光纤速率、AxC 容器#、CPRI BW、电台预设
预设电台 爱立信(上行/下行)、阿尔卡特(上行/下行)、华为(上行/下行)、高级
高级 IQ位元宽度、保留位元数量、聚合(开/关)

频带宽度
分辨带宽(RBW) 1-3-10 序列 ±10 %(–3 dB 带宽点)中10 Hz — 3 MHz 是典型的
视频带宽(VBW) 1-3-10 序列 ±10 %(–3 dB 带宽)中10 Hz — 3 MHz 是典型的
光纤比特率 光纤比特率1: 614.4 Mbit/s
光纤比特率2: 1228.8 Mbit/s
光纤比特率3: 2457.6 Mbit/s
光纤比特率4: 3072.0 Mbit/s
光纤比特率5: 4915.2 Mbit/s
光纤比特率6: 6144.0 Mbit/s
光纤比特率7: 9830.4 Mbit/s

CPRI 参数
IQ样本宽度 10 bits, 12 bits, 15 bits, 16 bits
频带宽度 5 MHz, 10 MHz, 15 MHz, 20 MHz
聚合 On/Off

CPRI 接口
两个SFP(小型可插拔)光收发模块端口
SFP 4.25G 850 nm
SFP+ 8G-FC/10G-SR 850 nm
SFP 2.7G 1310 nm
SFP+ 10G-LR 1310 nm
SFP 3.07 Gbps 1310 nm
SFP 3.7 Gbps 850 nm
SFP+ 10.5 Gbps 1310 nm
SFP+ 10.5 Gbps 850 nm

向蜂窝网络CPRI技术转移

蜂窝网体系结构在迅速发展。人们对网络有更大数据吞吐量的需求以及降低运营成本的需要促使无线电设备装置从基带单元中分离开来的网络的实现。

抛弃通过长距离的RF电缆线路把地面无线电设备装置与塔顶天线链接的传统宏基站,利用与地面基带单元(BBU)相连接的塔顶远端射频头,蜂窝基站的部署可以更加灵活。

BBU可以放置在本地的主蜂窝基站里或聚集在距离RRH达25km的BBU机房内。这种BBU的“霍特林变换”使无线电资源得到动态分布,从而大大提高网络效率。BBU与RRH之间的接口是典型的光纤电缆,可以支持通用公共射频接口(CPRI) 的通信标准。CPRI标准为LTE网络铺设所需提供了一个低延迟的高速串行接口。

把RRH与BBU分离开来的优点就是降低了蜂窝基站设备房的功耗和减少对空调的要求,从而大大降低运营支出。 它还可能降低甚至消除对可能导致重要无线电信号损失的长距离RF电缆线路铺设的需要。

BBU与RRH之间的CPRI链接测试给安装和维护网络的现场技术员带来了新的挑战。由于无线电接收装置可能位于塔顶,进行RF测量可能要求使用得到认证的爬塔工作人员。不过,通过利用CPRI链接,不需要任何爬塔从地面就可以进行RF测量。

应用

远程射频头基站安装与维护

基站安装需要利用实际数据确认光纤安装和评估数据质量,并提供最终验收工作报告。传统上,每一个工作阶段都需要使用多种测量仪器。



Remote Radio Head Base Station I&M



mfh-mbh-e

移动回程
光纤连接器反射严重影响 GbE 和 10GbE 网络的数据质量。因此,除了利用 BER 测量验证光纤回损和以太网电路质量外,IEEE1588v2 还规定需进行时间同步测试。此外,在CPRI通信IQ数据被确认是必要的。

移动前传
光纤连接器反射严重影响使用 CPRI 接口时的数据质量。因此,除了测量光纤回损外,还必须使用实际 CPRI 数据测量 BER 并且验证 CPRI 链路。

一体化 MT1000A 支持所有这些测试,能够提高工作效率并降低安装测试成本。

mfh-mbh-screen01
验证光纤端面
mfh-mbh-screen02
测量光缆回损
mfh-mbh-screen03
测量电路错误率
mfh-mbh-screen04
测量电路延迟
Spectrogram
谱图



CPRI RF 上行链路和下行链路的LTE频谱监测
安立Network Master™ Pro MT1000A中安装了新的CPRI RF 模块,这样负责光纤测试以及解决干扰和PIM问题的无线运营商的工程师和技术人员就有了一个手持解决方案,可以对最新一代的塔顶无线电接收装置(远端射频头)进行精确而又高效的LTE CPRI测试和验证。

对于所有主要的RRH无线电接收装置的支持都是由新的CPRI RF 模块所提供。它使得网络测试专家Pro MT1000A可以通过地面的光纤CPRI链接进行基于射频的LTE测量,从而不需要费时费钱雇佣爬塔人员。RF模块设计有两个SFP端口,可以对CPRI 频谱、CPRI 谱图、SFP数据以及CPRI 数据链路层警报和光功率进行测量。

CPRI RF测试特征包括:

  • 显示ALU/诺基亚、爱立信和华为CPRI无线电接收装置的LTE频谱
  • 捕捉间歇干扰的快速更新速度
  • 干扰详细分析用的频谱平移和频谱缩放
  • 谱图显示捕捉和保存间歇干扰的数据
  • 上行链路和下行链路同时测试用的两个SFP槽
  • SFP数据读取和显示
  • 数据链路层警报监控和显示
  • CPRI 参数的自动配置
  • 供MT1000A OTDR和 10G传输测试模块用的模块化设计
  • 在现场供电用电池
