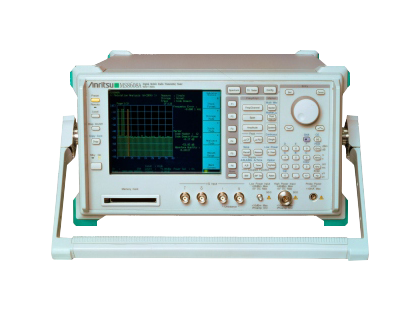

数字移动通信发射机测试仪

MS8608A
此产品已停产 替换型号: MS2690A , MS2691A , MS2692A , MS2830A
Overview

MS8609A与MS8608A是装载有内部频谱分析仪,调制分析仪和功率计的发射机测试仪。 一台MS8609A/MS8608A测试仪就可以覆盖基站与移动台的开发和制造,以及基站的建设与维修保养。

  • MS8608A支持9kHz到7.8GHz,最大+40dBm的高功率输入
  • MS8609A支持9kHz到13.2GHz,最大+20dBm的功率输入

频谱分析仪具有高达20MHz的分辨率带宽,这意味著该频谱分析仪能轻易的支持宽带信号的测量。调制分析仪通过高速DSP实现了所有矢量信号分析(VSA)功能。功率传感器通过采用非晶的功率传感器能完成达到+/- 0.4dB的高精度功率测量。

最多三种专用测量软件选件(诸如 W-CDMA, GSM/EDGE, HSDPA, WLAN/802.11, CDMA, 1xEVDO) 可以同时进行安装。输入信号可以选择通过RF或I/Q输入。 对于I/Q信号,也可以选择平衡的或不平衡的输入信号。

MS8609A/ MS8608A可选配GPIB,RS232C和10 Base-T接口,来用于远程测量。高达120k byte/s的高速GPIB数据传输,使得制造生产线上实现了高速的测量。显示器采用了易于浏览的6.5型TFT彩色LCD。

  • 具备优秀的性能来评估WCDMA调制信号。也支持GSM/EDGE, HSDPA, WLAN/802.11, CDMA, 1xEVDO和Pi/4DQPSK (PHS, PDC, IS-136)的测量。
  • 内置频谱分析仪(标配)覆盖高达20MHz的分辨率带宽。由于它具有对应邻信道功率(ACP)测量(扫描模式)的宽动态范围 (5MHz offset时典型值68dB,10MHz offset时典型值75dB), 对于评价例如基站功率放大器之类的器件是非常理想。新的平均检测模式通过类噪声扩展调制实现高精度的信号功率测量。
  • 内置功率计(标配)集成了非晶功率传感器来实现+/- 0.4dB的高精度功率测量。
