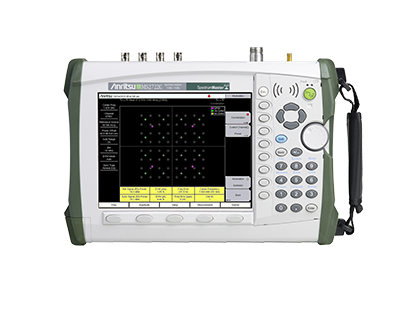

MS2725C

手持式频谱分析仪

MS2725C
此产品已停产 替换型号: MS2720T
Overview

频谱与干扰分析仪功能特点

  • 测量: 占用带宽、信道功率、ACPR、C/I、发射波罩
  • 干扰分析仪: 光谱图、信号强度、RSSI、映射
  • 动态范围: > 104 dB (1 Hz RBW)
  • DANL: –160 dBm(1 Hz RBW,频率为 1 GHz)前置放大器开启
  • 相噪: 100 dBc/Hz(10 kHz 偏差,频率为 1 GHz)
  • 频率精准度: ± 25 ppb,GPS 开启
  • 1 Hz ~ 10 MHz 分辨率带宽 (RBW)
  • 迹线: 正常、最大保持、最小保持、平均、平均次数
  • 监测器: 峰值、负值、取样值、准峰值以及真有效值
  • 标记: 6 个,各带有一个 Delta 标记,或 1 个基准与 6 个 Delta 标记
  • 界限线:一键创建包络功能最多可生成 40 个区段
  • 按事件存储迹线:超越界限线即存储或扫描完成后存储
  • 扫描模式:快速,默认,No FFT,突发检测

Anritsu推出最新一代的手持频谱仪MS272xC,按照频率覆盖范围分为五种类型(9 kHz ~ 9, 13, 20, 32, 43 GHz),其中32GHz和43GHz为业界第一。此系列代表公司最高性能手持频谱仪。此外,令人兴奋的新特点和选件将给用户带来更多的价值:

  • 频率覆盖范围 - 9 kHz ~ 32 GHz
  • 覆盖整个频段的宽带前置放大器将灵敏度提高约20dB
  • 三种扫描模式 –快速, 正常, 和 No FFT
  • 分辨率带宽设置范围 1 Hz ~ 10 MHz
  • 包括滞后、释抑和延迟在内的新触发选择
  • 更强零跨距功能,包括 10 MHz RBW & VBW
  • 采用大的标记显示增强频谱仪用户界面显示效果
  • 增强可读性的显示选择 – 常规, 黑白, 夜视, 高对比度
  • 干扰分析选件包含屏幕干扰地图
  • LTE 测量带宽高达20MHz
  • 用于其他宽带信号外部解调的30MHz零跨距中频输出
  • 突发检测模式每次捕获距起始时间200us范围的数据

Spectrum Master MS2722C 单机可进行超过30种分析,以此满足各种实际的测量需求。除了频谱分析,用户可以选择选件功能和分析仪,包括:

  • 高精度功率计
  • 干扰分析仪
  • 信道扫描仪
  • 140 MHz 零跨距中频输出,30 MHz 带宽
  • GPS 接收机
  • 提高频率精准度,增加地理标签的采集量
  • 安全数据选件
  • 3GPP 信号分析仪
  • LTE、GSM/EDGE、W-CDMA/HSPA+、TD-SCDMA/HSDPA
  • 3GPP2 信号分析仪
  • CDMA2000 1X、CDMA2000 1xEV-DO
  • IEEE 802.16 信号分析仪
  • 固定 WiMAX、移动 WiMAX

利用仪器收集的测量数据--Master Software Tools是一款仪器附带的PC端数据处理软件。它可以针对频谱扫描和干扰监测提供强大的数据分析。远程控制工具能够使用户通过局域网连接观察或控制仪器。

满载时,包括一个锂电池,重量约为3.4Kg,功能齐全的Spectrum Master MS272xC 系列手持频谱分析仪方便携带,如用于基站塔顶。

9kHz到43GHz的连续频率覆盖范围满足无线专业领域大部分的测量要求。无论您的应用是频谱监测,信号检波,射频微波信号测量,微波反射测量,蜂窝信号测量,Spectrum Master MS272xC系列都能为您提供所需工具,使得您的工作变得更容易,更具创造性



应用

简便的操作界面、高灵敏度、可重复性以及独特的性能表现使得 MS272xC 能够简化无线系统的测量,便于轻松验证系统的各项指标功能。 典型应用包括:发射器频谱分析 - 占用的带宽、信道功率、相邻信道功率比和调制

  • 发射机频谱分析 - 占有带宽、信道功率、相邻信道功率比和杂散模板
  • 接收机信号分析 - 带内干扰与带外虚假信号的定位与识别
  • 信号强度测试 - 确定天线、基站和转发器的最合适位置
  • 3G 信号现场分析 – 极快的扫描速度、可现场更换的电池、智能测量以及日光下可见的显示屏使得 MS2722C 成为工程师们在恶劣工作环境下的最佳选择
  • AM & FM 模拟与 IBOC 广播验证测量
  • 突发检测模式每次捕获距起始时间200us范围的数据
选件





 选件

描述

选件分类编号

选件 7

安全数据选件

MS2725C-0007

选件 31

GPS(需要 GPS 天线 - 部件编号 2000-1528-R)

MS2725C-0031

选件 19

高精度功率计(需要功率传感器)

MS2725C-0019

选件 25

干扰分析仪 - 通过可辨音和 RSSI(接收信号强度指示)提供频谱图显示和信号强度信息

MS2725C-0025

选件 27

信道扫描仪 - 增设了同时选择多达 20 条信道或信号进行监控的功能

MS2725C-0027

选件 89

零跨距中频输出

MS2725C-0089

选件 9

解调硬件(内置)

MS2725C-0009

选件 40

GSM/GPRS/EDGE 射频测量(需要选件 009)

MS2725C-0040

选件 41

GSM/GPRS/EDGE 解调测量(需要选件 009)

MS2725C-0041

选件 44

W-CDMA/HSDPA 射频测量(需要选件 009)

MS2725C-0044

选件 45

W-CDMA 解调测量(需要选件 009)

MS2725C-0045

选件 65

W-CDMA/HSDPA 解调测量(需要选件 009)

MS2725C-0065

选件 35

W-CDMA/HSDPA 空中接口(OTA)测量(需要选件 009 和 0031)

MS2725C-0035

选件 60

TD-SCDMA / HSDPA 射频测量(需要选件 009)

MS2725C-0060

选件 61

TD-SCDMA解调测量(需要选件 009)

MS2725C-0061

选件 38

TD-SCDMA / HSDPA空中接口(OTA)测量(需要选件 009)

MS2725C-0038

选件 509

调幅/调频/调相 分析仪

MS2725C-0509

选件 541

LTE射频测量(需要选件 009)

MS2725C-0541

选件 542

LTE解调测量(需要选件 009)

MS2725C-0542

选件 543

LTE BW = 15 MHz,20 MHz(需要选件 0541 或 0542

和选件009)

MS2725C-0543







选件 546

LTE空中接口(OTA)测量(需要选件 009)

MS2725C-0546

选件551

TD-LTE射频测量(需要选件 009)

MS2725C-0551

选件552

TD-LTE 解调测量(需要选件 009)

MS2725C-0552

选件556

TD-LTE空中接口(OTA)测量(需要选件 009)

MS2725C-0556

选件 42

cdmaOne / CDMA 2000 1X射频测量(需要选件 009)

MS2725C-0042

选件 43

cdmaOne/ CDMA2000 1X解调测量(需要选件 009)

MS2725C-0043

选件 33

cdmaOne / CDMA2000 1X空中接口(OTA)测量(需要选件 009 和 0031)

MS2725C-0033

选件 62

CDMA2000 1xEV-DO射频测量(需要选件 009)

MS2725C-0062

选件 63

CDMA2000 1xEV-DO 解调测量(需要选件 009)

MS2725C-0063

选件 34

CDMA2000 1xEV-DO空中接口(OTA)测量(需要选件 009 和 0031)

MS2725C-0034







选件 46

固定 WiMAX射频测量(需要选件 009)

MS2725C-0046

选件 47

固定 WiMAX 解调测量(需要选件 009)

MS2725C-0047

选件 66

移动 WiMAX射频测量(需要选件 009)

MS2725C-0066

选件 67

移动 WiMAX 解调测量(需要选件 009)

MS2725C-0067

选件 37

移动 WiMAX空中接口(OTA)测量(需要选件 009)

MS2725C-0037

选件 90

门控扫描

MS2725C-0090
